Характеристики автомобиля

112

4

Подача воздуха через
вентиляционные отверстия
передней панели - сопла

Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого

вентиляционного отверстия
для направления потока
подаваемого через него
воздуха.

Подача воздуха через вентиляционные
отверстия передней панели и в
нижнюю часть салона - сопла

Поток воздуха направляется в лицо
человека и в нижнюю часть салона.

Подача воздуха в нижнюю
часть салона - сопла

Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения

обмерзания остекления.

Подача воздуха в нижнюю
часть салона и на ветровое
стекло - сопла

Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления.

Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при помощи
рычажка, как это показано на рисунке.

OTQ047071

4 113

Характеристики автомобиля

Управление температурным

режимом

Регулятор температуры (ручка)
позволяет менять температуру
воздушного потока в автомобиле.

Для изменения температуры (тип A, B):
• Нажмите на переключатель

(красный), чтобы увеличить
температуру.

• Нажмите на переключатель

(синий), чтобы уменьшить температуру.

Состояние температуры будет
отображаться над панелью
переключателей.

Переключатель режимов подачи

воздуха

Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку.

Рециркуляция

При нахождении
переключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла-
ждается в зависимости от
выбранного режима
работы системы.

❈ Если в течение длительного

времени используется режим
рециркуляции, то в зависимости от
температуры снаружи режим может
автоматически переключиться в
положение наружного (свежего)
воздуха для вентиляции салона.

Подача внешнего (свежего) воздуха

При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагре-
вается или охлаждается в
зависимости от
выбранного режима
работы системы.

OTQ045264

OTQ045230

■ Tип A

■ Tип B

Характеристики автомобиля

114

4

✽ К СВЕДЕНИЮ

Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.

ОСТОРОЖНО

• Продолжительная работа

системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.

• Нельзя спать в автомобиле при

включенной системе конди-
ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.

(Продолжение)

(Продолжение)
• Продолжительная работа

системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.

4 115

Характеристики автомобиля

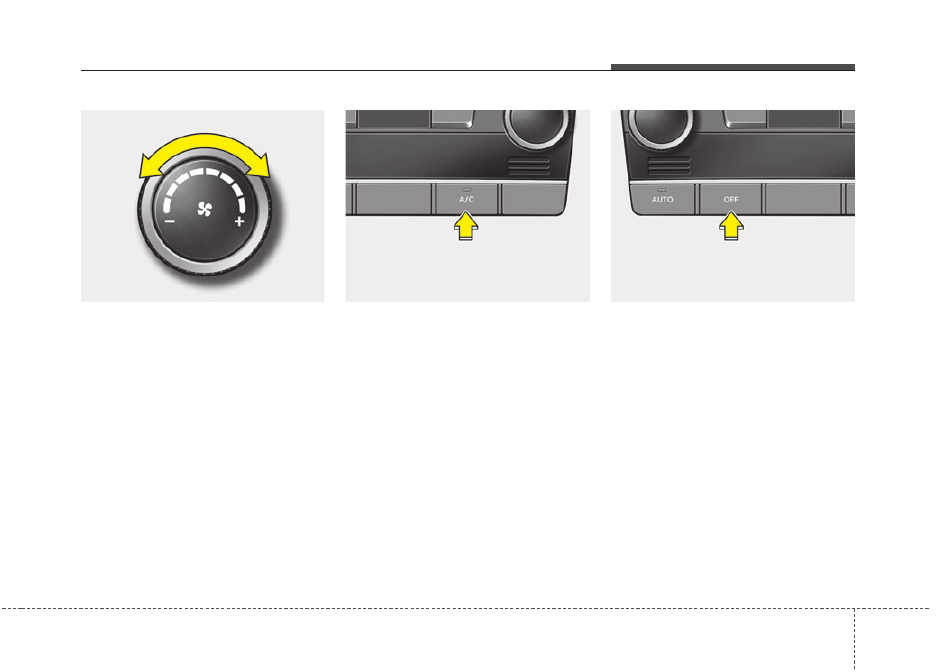

Настройка скорости вращения

вентилятора

Регулятор скорости вентилятора
позволяет изменять скорость потоков
воздуха в автомобиле.
Изменение скорости вращения
вентилятора:
• Для увеличения скорости вращения

поверните ручку по часовой стрелке
(+).

• Для уменьшения скорости

вращения поверните ручку против
часовой стрелки (-).

Для выключения вентилятора
нажмите кнопку OFF.

Система кондиционирования

Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.

Режим отключения

(Для 1-го ряда)

Нажмите кнопку "OFF" (ВЫКЛ)
переднего вентилятора, чтобы
отключить переднюю систему
кондиционирования воздуха. Однако
при этом сохраняется возможность
управления кнопками выбора режима
работы и режима подачи воздуха при
ключе зажигании в положении ON.

OTQ045235

OTQ045240

OTQ045238
