Системы безопасности автомобиля

52

3

C040903ATQ

Не допускается установка
детского кресла на переднем
пассажирском сиденье

Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней
подушки безопасности пассажира она
может причинить ребенку серьезные
травмы или повреждения смертельного
характера.

C041000AEN

Контрольная лампа
неисправности подушек
безопасности

Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).

ОСТОРОЖНО

• Особая опасность! Не уста-

навливайте детское кресло,
расположенное в положении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!

• Никогда не устанавливайте

детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.

W7-147

3 53

Системы безопасности автомобиля

При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• Лампа не загорается сразу после

включения зажигания.

• Лампа продолжает гореть по

прошествии примерно 6 секунд.

• Лампа загорается во время

движения автомобиля.

C040100ATQ

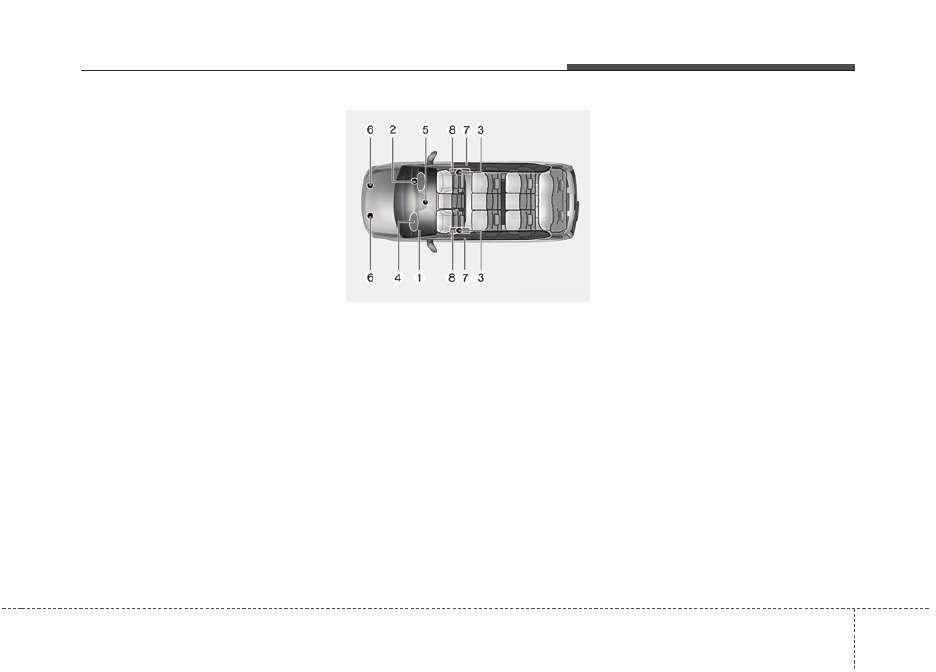

Элементы системы подушек
безопасности SRS и их функции

В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки

безопасности водителя

2. Модуль передней подушки

безопасности пассажира

3. Преднатяжители, расположенные

на катушке ремня безопасности

4. Контрольная лампа неисправности

подушек безопасности

5. Блок управления системой

подушек безопасности SRS (SRSM)

6. Датчики лобового удара
7. Датчики бокового удара*
8. Боковая подушка безопасности*
*: при наличии

Если ключ в замке зажигания находится
в положении “ON” (Вкл.), блок
управления SRSCM вспомогательной
системы безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопасности.
После того как ключ зажигания будет
переведен в положение “ON”,
контрольная лампа “AIR BAG”
(подушки безопасности) системы SRS,
расположенная на приборной панели,
будет гореть в течение 6 секунд.
Ниже перечислены признаки наличия
неисправностей в системе SRS.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.

•

Не происходит кратковременное
включение контрольной лампы при
переводе ключа зажигания в
положение “ON”.

•

Контрольная лампа продолжает
гореть по прошествии 6 секунд.

•

Лампа загорается во время
движения автомобиля.

OTQ036160R

Системы безопасности автомобиля

54

3

Модули передних подушек
безопасности находятся в центре
рулевого колеса и внутри передней
панели напротив пассажирского
сиденья над перчаточным ящиком.
Когда блок SRSM определит наличие
удара большой силы в переднюю
часть автомобиля, он автоматически
подаст команду на раскрытие подушек
безопасности.

Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.

Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.

После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.

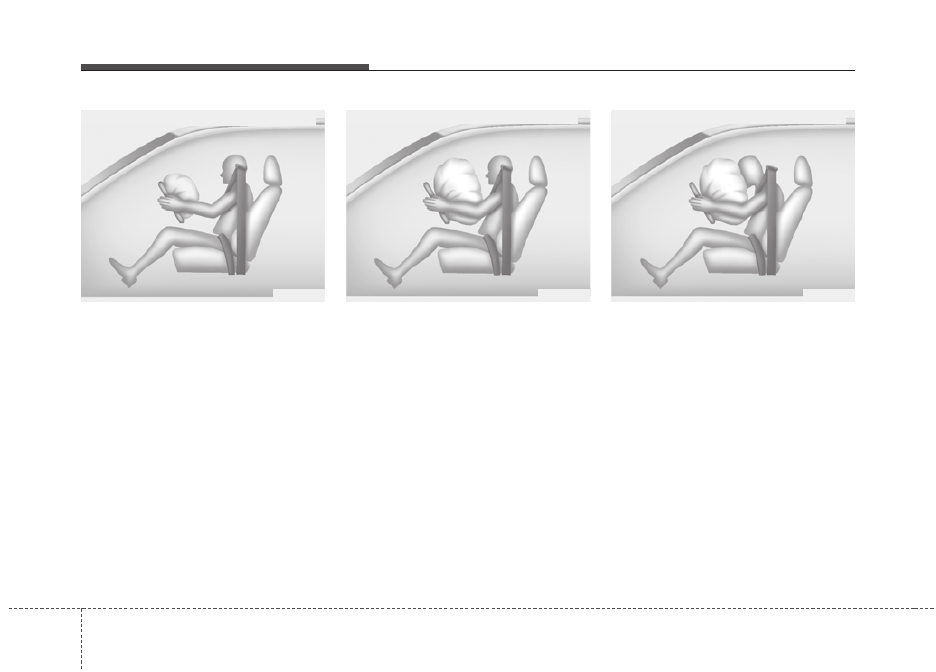

B240B02L

Передняя подушка безопасности водителя (2)

B240B01L

Передняя подушка безопасности водителя (1)

B240B03L

Передняя подушка безопасности водителя (3)

3 55

Системы безопасности автомобиля

B240B05L

Передняя подушка безопасности пассажира

ОСТОРОЖНО

• Не устанавливайте или не

размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автомобиле, который обору-
дован подушкой безопасности
пассажира.  Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.

(Продолжение)

(Продолжение)
• При установке освежителя

воздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас-
ности пассажира.

ОСТОРОЖНО

• Раскрытие подушек безо-

пасности может сопровожда-
ться громким шумом и
распространением по салону
тонкодисперсной пыли.  Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.

(Продолжение)
