6-20

Действия в чрезвычайной ситуации

Домкрат и инструменты

➀ Рукоятка домкрата
➁ Домкрат
➂ Ключ для колесных гаек
➃ Отвертка
➄ Гаечный ключ
➅ Буксировочный крюк

Домкрат, рукоятка домкрата и
ключ для колесных гаек хранятся в
багажном отделении под крышкой
ящика багажника.
Домкрат предназначен только для
аварийной замены колеса.

Вращайте барашковый прижимной
болт против часовой стрелки для
снятия запасного колеса. Храните
запасное колесо в том же
отделении, затянув барашковый
прижимной болт по часовой стрелке.
Для предотвращения возникновения
дребезжащего звука от запасного
колеса и инструментов храните их в
соответствующих местах.

ЕСЛИ СПУСТИЛАСЬ ШИНА ВО ВРЕМЯ ДВИЖЕНИЯ

Замена шины может
представлять опасность. Для
снижения риска получения
серьезных травм с вероятным
смертельным исходом должны
соблюдаться приведенные в
этом разделе инструкции.

ОСТОРОЖНО

ODH063008

ODH063030

6-21

Действия в чре

звычайной сит

у

ации

6

Если сложно вывернуть
прижимной барашковый болт
колеса вручную, его можно легко
вывернуть, используя ручку
домкрата.
1. Установите ручку (1) домкрата

на одну сторону прижимного
барашкового болта колеса.

2. Вращайте

прижимной

барашковый болт колеса против
часовой стрелки ручкой
домкрата согласно принципам
рычага и центра вращения.

Замена колеса

Про подъеме домкратом
транспортное средство может
соскользнуть или
перевернуться, что может
стать причиной серьезной
травмы или смерти.
Должны быть приняты
следующие меры
предосторожности:

•

Не подлезайте под
автомобиль, если он
подвешен на домкрате.

•

ЗАПРЕЩАЕТСЯ менять
колесо на полосе движения.
Замена колеса ВСЕГДА
должна производиться за
пределами дороги на
ровной и твердой
поверхности. Если не
удается найти площадку с
ровной и твердой
поверхностью, необходимо
вызвать эвакуатор.

(Продолжение)

ОСТОРОЖНО

ODH064034

Во время извлечения
запасного колеса или его
размещения не ударьте
аккумуляторную батарею.
Это может привести к
неисправности электро-
оборудования.

ВНИМАНИЕ

6-22

Действия в чрезвычайной ситуации

Замена колеса должна
производиться в следующей
последовательности:
1. Остановить

транспортное

средство на ровной твердой
поверхности.

2. Переведите рычаг переключения

передач в положение P
(парковка), задействуйте
стояночный тормоз и переведите
кнопку пуска/останова в
положение OFF (выкл.).

3. Нажать выключатель аварийной

сигнализации.

4.

Достать из транспортного
средства ключ для колесных
гаек, домкрат, рукоятку
домкрата и запасное колесо.

5.

Блокировать по диагонали
переднее и заднее колеса
напротив подлежащего замене
колеса.

6. Вставьте отвертку в канавку

колесного колпака и аккуратно
надавите, чтобы снять колпак
(если имеется).

ODH063010

Блок

(Продолжение)

•

Домкрат должен
использоваться только
входящий в комплект
шоферского инструмента
для данного транспортного
средства.

•

Домкрат для поднятия
транспортного средства
должен устанавливаться
ТОЛЬКО в специально
предназначенных для этого
местах и НИКОГДА не
должен устанавливаться под
бамперы или другие части
транспортного средства.

•

Двигатель поднятого
домкратом транспортного
средства должен быть
остановлен.

•

Никто не должен находиться
в транспортном средстве,
если оно поднято с
помощью домкрата.

•

Необходимо следить, чтобы
дети находились на
достаточном расстоянии от
дороги и от транспортного
средства.

6-23

Действия в чре

звычайной сит

у

ации

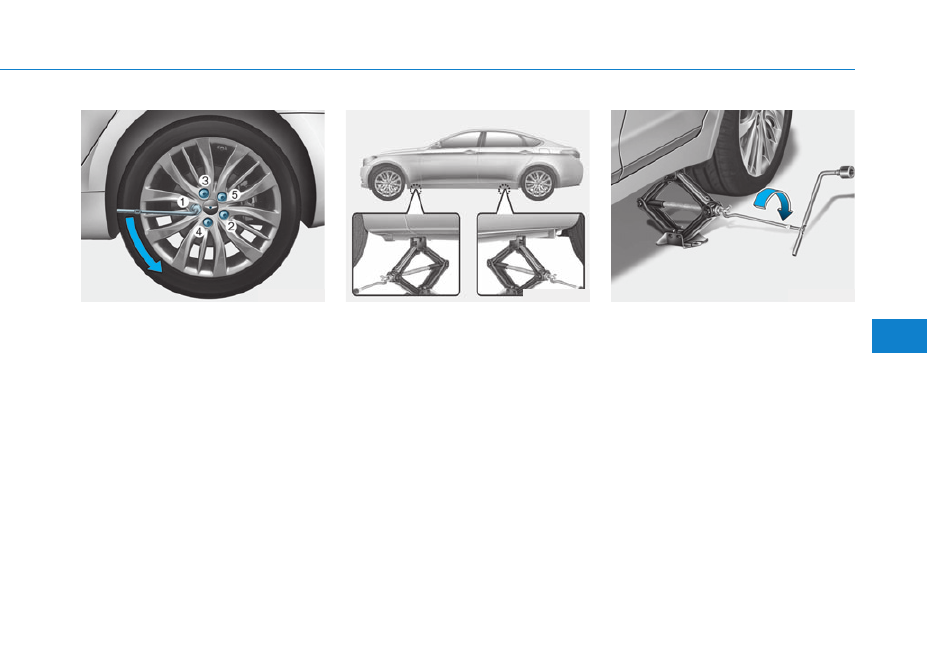

7.

Ослабить против часовой
стрелки гайки крепления
колеса, но не откручивать их
полностью, пока колесо не
будет поднято над землей.

8.

Поместить домкрат под
специально предназначенную
точку подъема, ближайшую к
подлежащему замене колесу.
Точки подъема - это
приваренные к раме пластины с
двумя упорами и выступом.
Запрещается производить
подъем транспортного средства
домкратом в каком-либо другом
месте. При этом может быть
поврежден боковой молдинг-
уплотнитель.

9. Вставить рукоятку в домкрат и

вращать по часовой стрелке,
пока колесо не оторвется от
земли. Убедиться, что поднятое
домкратом транспортное
средство устойчиво.

6

ODH063011

ODH063013

ODH063012
