4. Откройте капот.
5. Откройте небольшую сервисную
крышку отверткой.
6. Снимите
крышку
блока
предохранителей в моторном
отсеке.

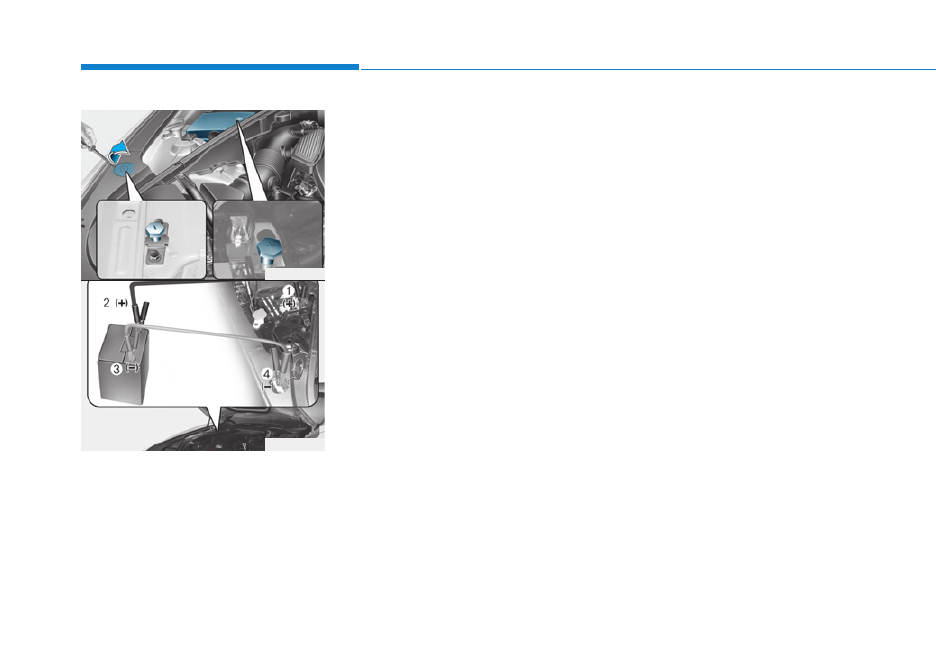

7. Подключить кабели для запуска
от внешнего источника, строго
следуя показанной на рисунке
последовательности. В первую
очередь подключается кабель к
положительному красному
выводу (+) для пуска от внешнего
источника на транспортном
средстве с разряженной
аккумуляторной батареей (1).
8.
Второй конец кабеля
подключается к положительному
(+) красному выводу
аккумуляторной батареи / выводу
для пуска от внешнего источника
на транспортном средстве с
заряженной аккумуляторной
батареей (2).
9.
Соединить второй пусковой
кабель к черному, отрицательному
(-) выводу аккумуляторной
батареи/заземлению корпуса на
транспортном средстве с
заряженной аккумуляторной
батареей (3).
10.
Соединить другой конец
второго пускового кабеля к
черному, отрицательному (-)
выводу заземления корпуса на
транспортном средстве с
разряженной аккумуляторной
батареей (4).
Недопустимо подключать кабели
к каким-либо другим местам
помимо соответствующих
выводов аккумуляторной
батареи, выводов для пуска от
внешнего источника или
корректной массы. Недопустимо
наклоняться над аккумуляторной
батареей, когда производится
подключение.
