Hyundai Genesis 2016 года. Руководство - часть 18

2-60

Системы безопасности автомобиля

IUF

=

соответствует для обращенных вперед детских
удерживающих систем ISOFIX универсальной категории,
одобренных для использования в весовой группе.

IL = соответствует для определенных детских удерживающих

систем (ДУС) ISOFIX, указанных в прилагаемом списке. К этим
ДУС ISOFIX принадлежат системы, относящиеся к категории
"особая", "ограниченная", или "полууниверсальная".

X = месторасположения ISOFIX не соответствует для детской

удерживающей системы ISOFIX в этой весовой группе и (или)
для данного типоразмера.

* Системы ISO/R2 и ISO/R3 могут быть установлены лишь в

крайнем положении пассажирского сиденья.

* Типоразмеры и крепления детской удерживающей системы

ISOFIX

A - ISO/F3: ДУС для детей раннего возраста, обращенная вперед,

максимальной высоты (высота 720 мм)

B - ISO/F2: ДУС для детей раннего возраста, обращенная вперед,

уменьшенной высоты (высота 650 мм)

B1 - ISO/F2X: Второй вариант среднеразмерной обращенной

вперед ДУС, (высота 650 мм)

C - ISO/R3: Полногабаритная обращенная назад ДУС для детей

младшего возраста

D - ISO/R2: Среднегабаритная обращенная назад ДУС для детей

младшего возраста

E - ISO/R1: Обращенная назад ДУС для младенцев
F - ISO/L1: ДУС, устанавливаемая в боковом положении слева

(переносная)

G - ISO/L2: ДУС, устанавливаемая в боковом положении справа

(переносная)

2-61

Сист

емы б

е

зо

пасности ав

то

мобиля

Фиксация детской
удерживающей системы с
использованием поясно-
плечевого ремня
Если не используется система
крепления ISOFIX, то любые
детские удерживающие системы
должны крепиться к заднему
сиденью транспортного средства
поясной лямкой поясно-плечевого
ремня.

Установка детской удерживающей
системы с использованием ремня
с креплением в трех точках

Для установки детской
удерживающей системы на задние
сиденья должно быть выполнено
следующее:
1. Установить детскую

удерживающую систему на
заднее сиденье и пропустить
через нее (или вокруг нее) ремень
безопасности с креплением в трех
точках согласно инструкции
изготовителя удерживающей
системы.
Убедиться, что ремень не
перекручен.

✽ К СВЕДЕНИЮ

При использовании ремня
безопасности заднего
центрального сиденья необходимо
учитывать информацию из
раздела "Задний центральный
ремень с креплением в трех
точках" в этой главе.

Детское удерживающее
устройство должно быть
должным образом закреплено
на заднем сиденье
автотранспортного средства.
Установка обращенного назад
детского удерживающего
устройства может стать
причиной тяжелой травмы
или смерти, если сработает
подушка безопасности.

ОСТОРОЖНО

2

OLMB033044

2-62

Системы безопасности автомобиля

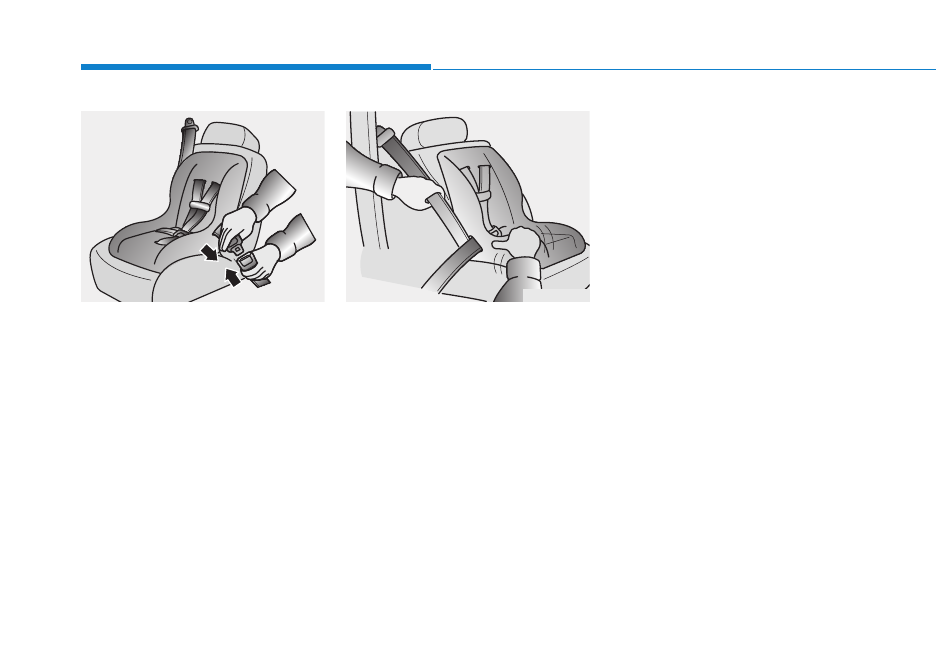

2. Вставить язычок поясного /

плечевого ремня в замок.
Должен быть отчетливо слышен
щелчок.

✽ К СВЕДЕНИЮ

Кнопка пряжки ремня должна
быть расположена так, чтобы к
ней был удобный доступ в случае
чрезвычайной ситуации.

3. Удалить слабину ремня в

максимально возможной
степени, нажимая на детское
удерживающее устройство и
подавая плечевую лямку назад
во втягивающее устройство.

4. Попытаться сдвинуть детскую

удерживающую систему в
разные стороны, чтобы
убедиться в надежности ее
крепления ремнем
безопасности.

Если изготовитель ДУС указывает
или рекомендует использовать
крепление верхнего страховочного
ремня ISOFIX с помощью ремня с
креплением в трех точках, см. стр.
2-57.

Для снятия детской системы
безопасности следует нажать
кнопку на замке ремня
безопасности, извлечь
поясной/плечевой ремень из
крепления и позволить полностью
втянуться.

OLMB033045

OLMB033046

2-63

Сист

емы б

е

зо

пасности ав

то

мобиля

2

Пригодность детского удерживающего устройства для установки на сиденье с помощью
ремня безопасности - для Европы
Должны использоваться детские сиденья безопасности, которые были официально одобрены и
соответствуют для ваших детей.
При использовании детских сидений безопасности см. следующую таблицу.

Место установки

детского кресла

Возрастная группа

Переднее

пассажирское

сиденье

Заднее боковое

сиденье

Заднее

центральное

сиденье

0   : до 10 кг

(0 - 9 месяцев)

L1, L3

U

X

0+ : до 13 кг

(0 - 2 года)

L1, L3

U

X

I : 9 - 18 кг

(9 месяцев - 4 года)

L2

U

X

II и III : 15 - 36 кг

(4 года - 12 лет)

X

U

X

Рекомендуется, чтобы сиденье
детской удерживающей
система было установлено на
заднем сиденье, даже если
выключатель подушки
безопасности переднего
пассажира установлен в
положение "выключено". Для
гарантии безопасности
ребенка подушка безопасности
переднего пассажира должна
быть выключена, когда при
и с к л ю ч и т е л ь н ы х
обстоятельствах необходимо
установить сиденье детской
удерживающей система на
переднем пассажирском
сиденье.

ОСТОРОЖНО

L1

:

подходит для Maxi Cosi Cabriofix (обращенное назад, крепится ремнями)
[E4-04443517], одобренного для использования в этой весовой группе.

L2

:

подходит для Roemer King Plus (обращенное вперед, крепится ремнями)
[E1-04301203], одобренного для использования в этой весовой группе.

L3 : подходит для Maxi Cosi Cabriofix и EasyFix (обращенное назад, крепится ремнями и

подставкой) [E4-04443522].

U  : Пригодно в качестве универсального изделия, разрешенного для использования в

данной весовой группе.

UF: Пригодно в качестве универсального изделия, разрешенного для использования в

данной весовой группе в положении “лицом вперед”.

X  : Данное место не предназначено для посадки детей в данной весовой категории.
