✽ К СВЕДЕНИЮ

Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.

ОСТОРОЖНО

- Замена предохранителя

• Для замены плавкого

предохранителя всегда
используйте предохранитель
того же номинала.

• Установка предохранителя с

большим номинальным током
может привести к повреждению
и возникновению пожара.

• Запрещается даже временно

устанавливать проволочные
перемычки взамен
с о о т в е т с т в у ю щ и х
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.

ВНИМАНИЕ

Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.

ВНИМАНИЕ

• При замене перегоревшего

предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к повреждению
проводки и электрических
систем автомобиля, а также
возможному пожару.

(Продолжение)

(Продолжение)
• Не извлекайте предохранители,

реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и клеммы
могут быть не полностью
закреплены, что может
привести к пожару. Если
перегорают предохранители,
реле или клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.

• Запрещается вставлять

другие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.

7 73

Техническое обслуживание

Замена предохранителя,
установленного на внутренней
панели

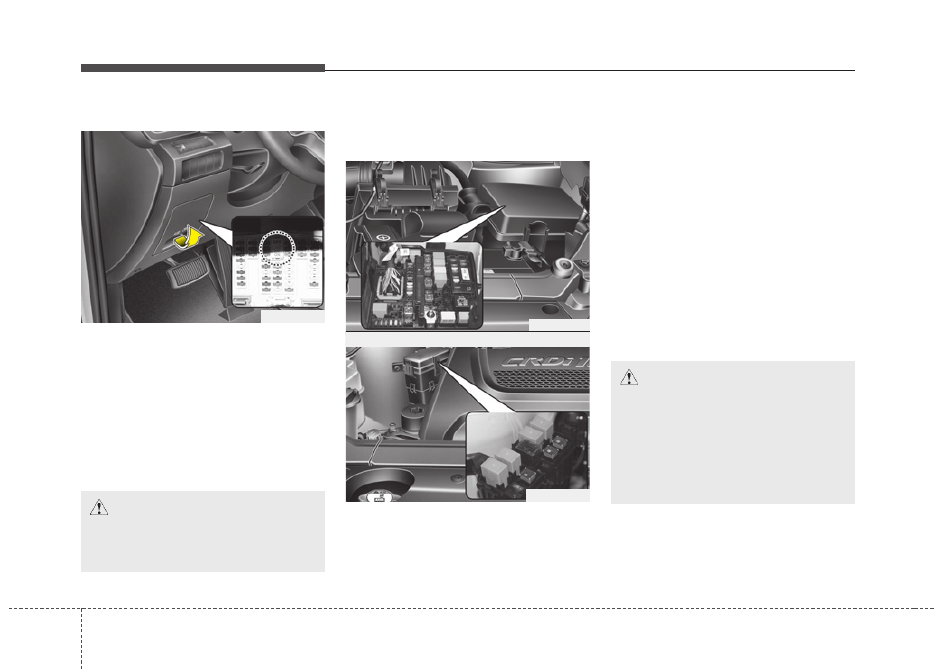

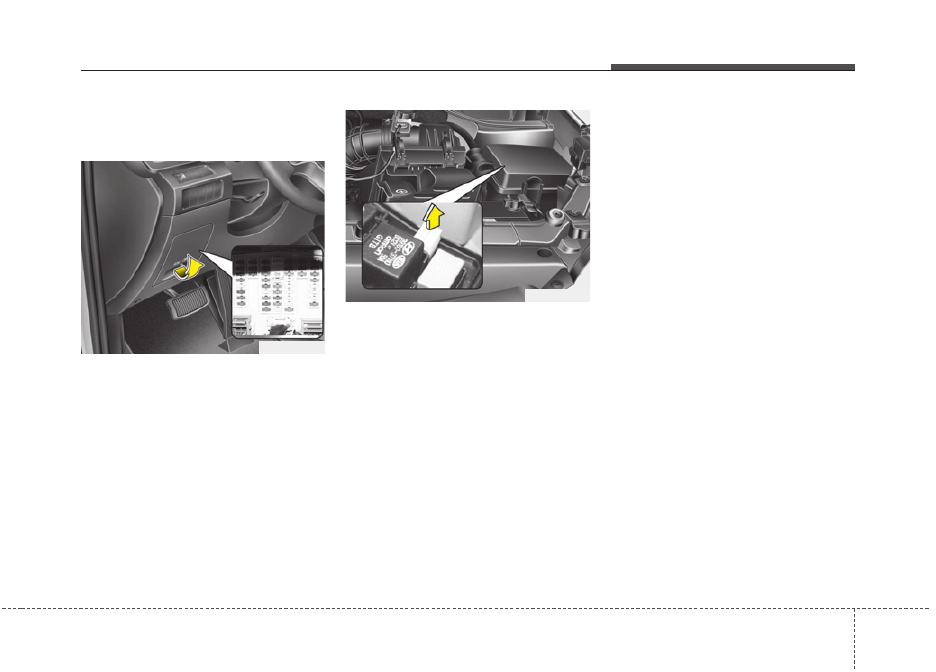

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

2.

Откройте крышку панели пре-
дохранителей.

3. Извлеките

подозреваемый

предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.

4. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый.

5.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.

В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных

предохранителей используйте

предохранители с тем же

номинальным током, установленные

в цепях устройств, которые не

являются обязательными для

работы автомобиля, таких как

прикуриватель.

Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.

ODM072017

ODM072018

Техническое обслуживание

74

7

Переключатель предохранителей

Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).

Замена предохранителя,
установленного на панели в
отсеке двигателя

1. Переведите ключ зажигания и все

другие выключатели в положение
“Выключено”.

2. Нажмите на крышку панели плавких

предохранителей и снимите ее.

3. Проверьте снятый предохранитель;

если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.

4.

Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.

ODM072019

ВНИМАНИЕ

Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.

ODM072027

ODM072028

Только для автомобилей с дизельными двигателями

ВНИМАНИЕ

После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

7 75

Техническое обслуживание

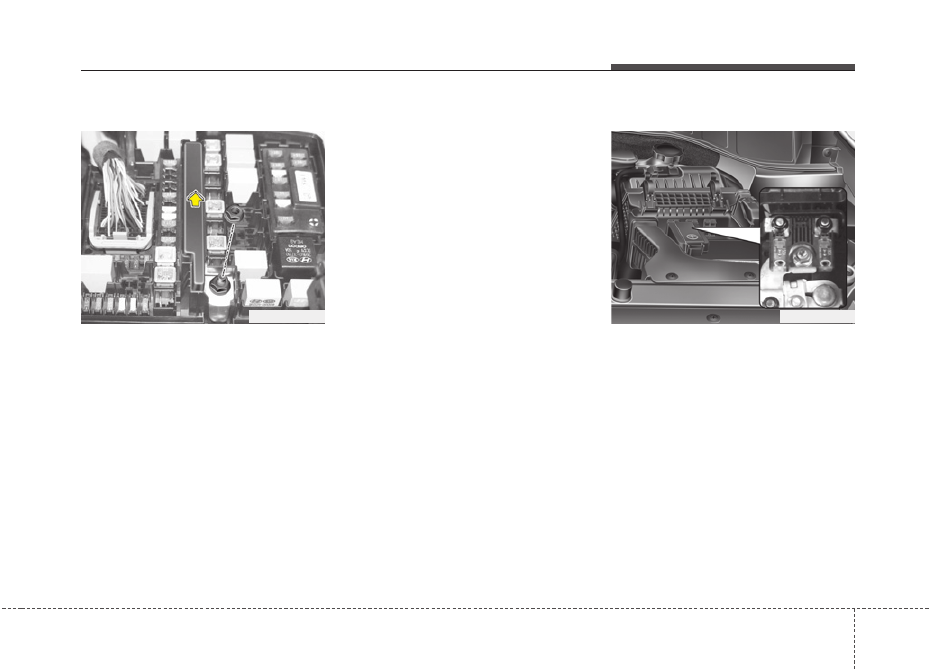

Мультипредохранитель

Перегоревший мультипредохранитель
извлекают следующим образом:
1.

Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.

2. Открутить болты, показанные на

приведенном выше рисунке.

3. Для замены сгоревшего плавкого

предохранителя всегда используйте
предохранитель того же номинала.

4. Установка выполняется в порядке,

обратном разборке.

✽ К СВЕДЕНИЮ

В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Главный предохранитель

В случае замыкания главного
предохранителя его следует заменить
как указано ниже:
1.

Отсоедините кабель от
отрицательного вывода АКБ.

2.

Снимите гайки, как указано на
рисунке.

3. Замените предохранитель на новый

с теми же характеристиками.

4.

Соберите в последовательности
обратной разборке.

ONCNMC2033

ONCDMC2037
