Hyundai Grand Santa Fe 2016 года. Руководство - часть 23

Системы безопасности автомобиля

78

3

Почему моя подушка безопасности
не раскрылась при ДТП? (Условия,
при которых раскрываются или не
раскрываются подушки
безопасности)
Случается множество различных
типов ДТП, при которых подушка
безопасности не обеспечивает
дополнительную защиту.
К ним относятся тыловые удары,
второй или третий удар в ДТП с
несколькими столкновениями, а
также удары на малой скорости.

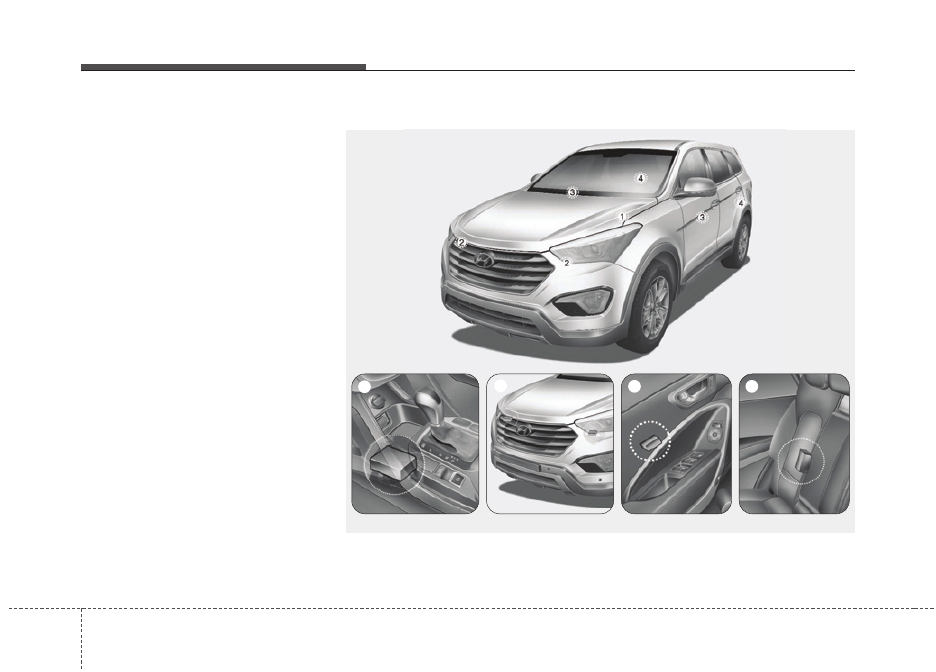

Датчики удара

(1) Блок управления SRSCM / Датчик

переворачивания*

(2) Датчик лобового удара

(3) Датчик бокового удара (передний)*
(4) Датчик бокового удара (задний)*

* : при наличии

ONCESA2105/ODM032045/ONCDSA3123/ODM032047/ODM032048

1

2

3

4

3 79

Системы безопасности автомобиля

ОСТОРОЖНО

• Не допускайте никаких ударов

по местам расположения
подушек безопасности и
датчиков. Это может привести к
неожиданному раскрытию
подушки безопасности, что
может привести к серьезной
травме или смерти.

• Любое изменение

местоположения или угла
датчиков удара может привести
к тому, что подушка может
раскрыться в ненадлежащий
момент и не раскрыться тогда,
когда должна. Каждая из этих
ситуаций может привести к
тяжелой травме или смерти.
Следовательно, не пытайтесь
выполнять обслуживание
датчиков удара или в смежных
с ними зонах. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.

(продолжение)

(продолжение)
• Если изменятся установочные

углы датчиков вследствие
деформации переднего
бампера, кузова, передних
дверей, центральных или
задних стоек, где установлены
датчики бокового столкновения,
то могут возникнуть
определенные проблемы.

• В конструкции вашего автомобиля

заложена возможность
поглощения энергии удара и
раскрытия подушки(подушек)
безопасности при определенных
типах столкновения. Установка
“кенгурятника” или
неоригинального бампера может
отрицательно повлиять на
характеристики автомобиля,
относящиеся к столкновениям и
раскрытию подушек
безопасности.

ОСТОРОЖНО

- Если установлен датчик

переворачивания

Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда
ключзажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.

Системы безопасности автомобиля

80

3

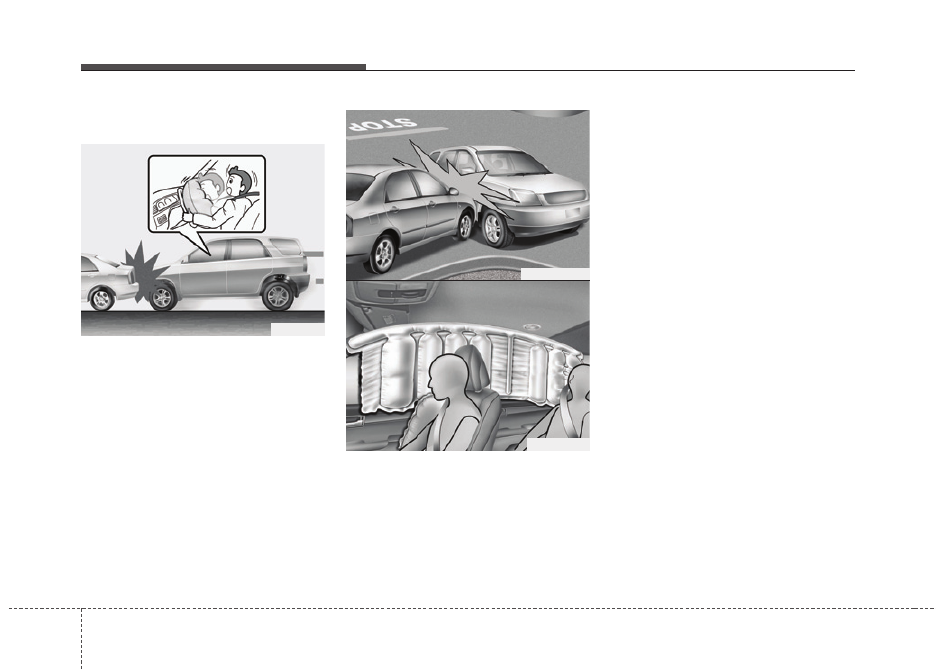

Условия раскрытия подушки
безопасности

Фронтальные подушки безопасности
Передний подушки безопасности
должны раскрываться при
фронтальном ударе в зависимости от
силы, скорости и угла фронтального
удара.

Боковые подушки безопасности и
шторки безопасности (при наличии)

Боковые подушки безопасности и
шторки безопасности раскрываются
по сигналу от датчиков бокового удара
с учетом силы или угла удара, а также
скорости автомобиля.
Хотя фронтальные подушки
безопасности (водителя и пассажира на
переднем сиденье) предназначены
только для защиты при лобовых
столкновениях, они могут также
раскрыться и при столкновениях другого
типа в случае достаточно сильного
воздействия на датчики фронтального
удара. Боковые подушки безопасности
и/или шторки безопасности
предназначены только для защиты при
боковых столкновениях, однако они
могут также раскрыться в случае
достаточно сильного воздействия на
датчики бокового удара.
Подушки безопасности могут
раскрыться вследствие сильных
толчков шасси во время езды по
плохой дороге или обочине. Для
предупреждения нежелательного
раскрытия подушки безопасности
двигаться по плохим дорогам или
бездорожью следует очень осторожно.

OVQ036018N

OHM032072

1VQA2084

❈ Установленные в вашем автомобиле

подушки безопасности могут отличаться
от показанного на рисунке.

3 81

Системы безопасности автомобиля

✽ К СВЕДЕНИЮ

-

Если установлен датчик
переворачивания

Они также надуваются, если датчики
регистрируют переворачивание
автомобиля.

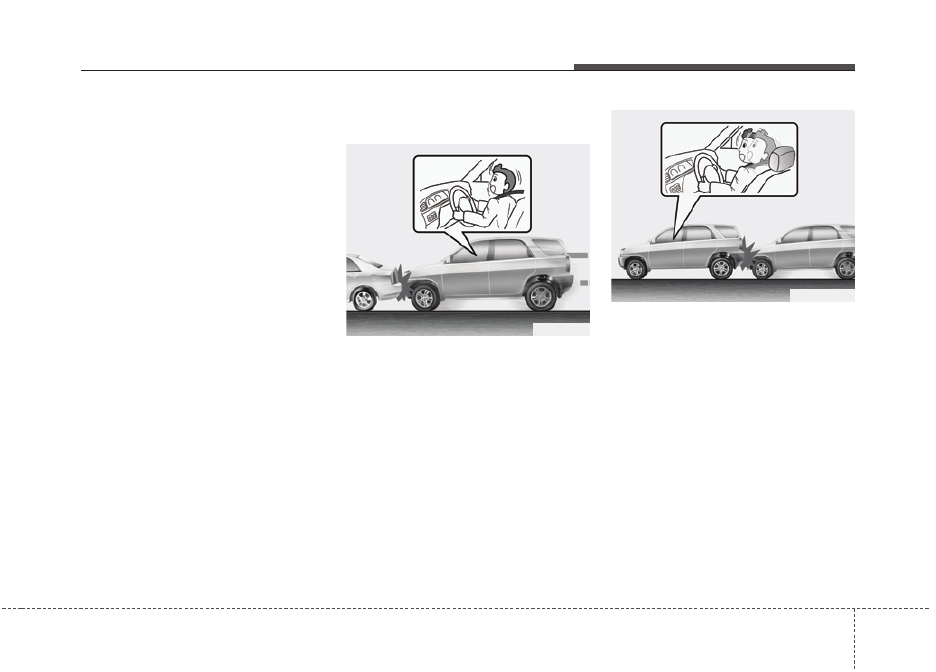

Условия нераскрытия подушки
безопасности

• При определенных ударах на малой

скорости подушки безопасности не
должны раскрываться. В таких
случаях подушки безопасности не
должны раскрываться, так как они
не обеспечат дополнительную
защиту (кроме ремней
безопасности).

• Подушки безопасности не должны

раскрываться при тыловом ударе,
так как сила удара перемещает
пассажиров назад. В этом случае
раскрывшиеся подушки
безопасности не обеспечат
дополнительную защиту.

OUN036087

1VQA2086
