Лампа электрическая габаритного
огня / фонарь света заднего хода
(лампа)
4.

Извлеките патрон из сборки,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями.

5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для

этого необходимо совместить
выступы на патроне с прорезями
блок-фары.

8. Установите блок-фару на место.

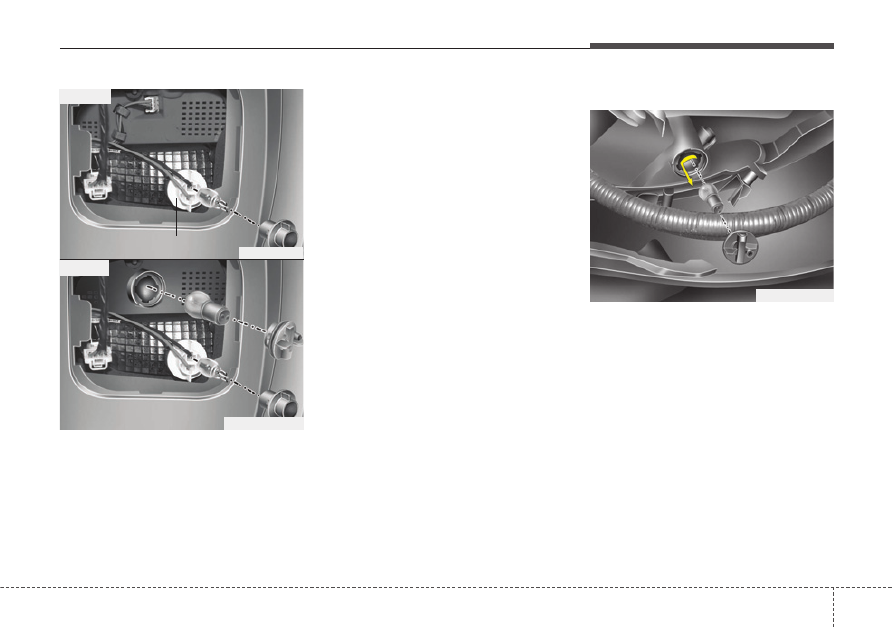

Противотуманный фонарь

1. Извлеките патрон из блок-фары,

провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.

2. Извлеките лампу из патрона, нажав

на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.

3. Установите новую лампу в патрон.

ODM072037

ODMEMC2011

■ Tип А

■ Tип В

Л

Л

а

а

м

м

п

п

а

а





з

з

а

а

д

д

н

н

е

е

г

г

о

о





х

х

о

о

д

д

а

а

ODMEMC2012

Техническое обслуживание

116

7

Замена дополнительного
сигнала торможения

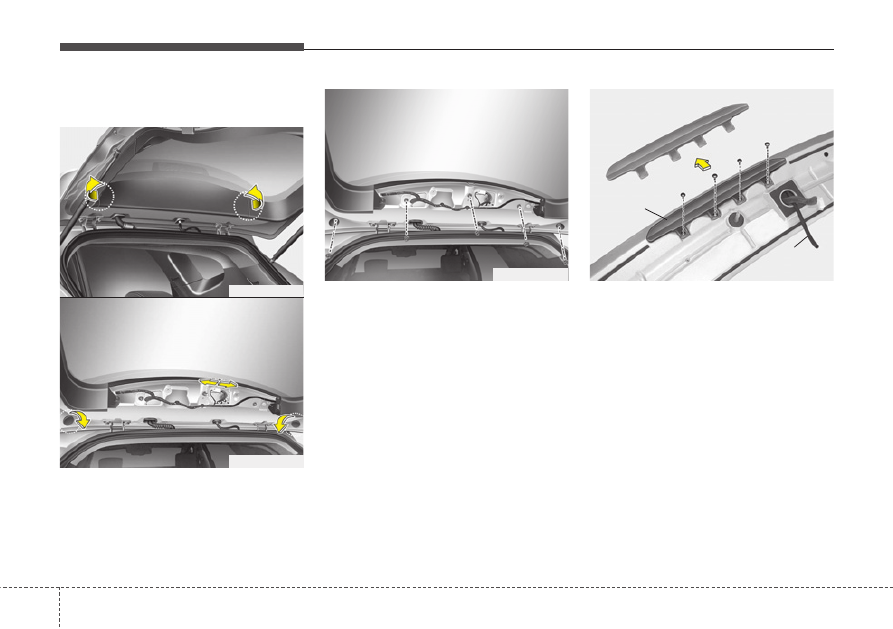

1. Откройте дверь задка.
2.

Осторожно снимите крышку в
центре обивки двери задка.

3. Отсоедините разъем питания.

4.

Ослабьте стопорные гайки и
демонтируйте спойлер.

5. Открутите гайки и демонтируйте

фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).

6.

Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.

ODMEMC2018

ODMEMC2019

ODMEMC2022

ODMEMC2021

B

A

7 117

Техническое обслуживание

Замена лампы освещения
номерного знака

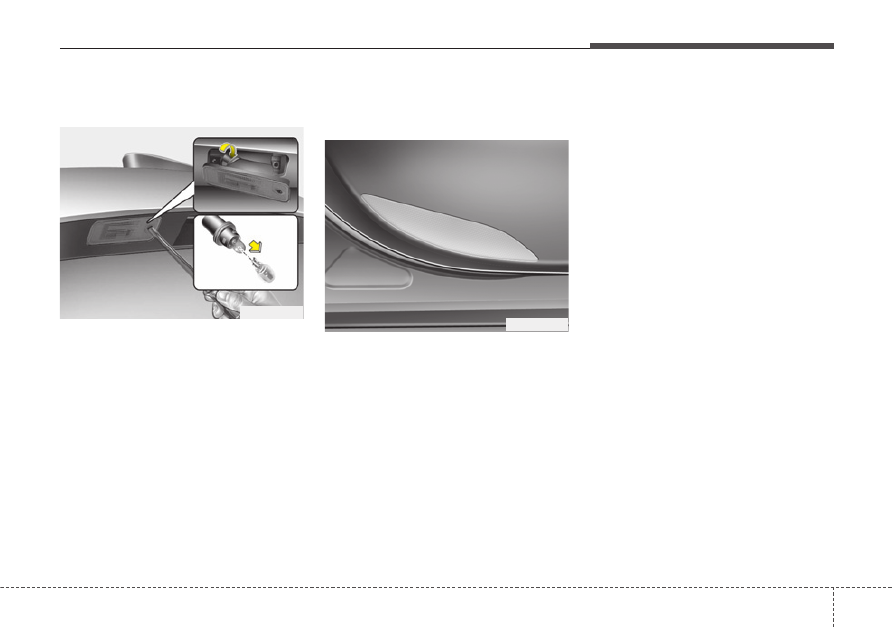

1.

Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.

2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из

гнезда.

4. Установите новую лампу.
5. Установите рассеиватель на место

и надежно зафиксируйте
стопорными винтами.

Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)

Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.

ODM042261

ODM072039

Техническое обслуживание

118

7

Замена лампы освещения салона

1. С помощью отвертки с плоским

жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.

2. Извлеките лампу, потянув ее из

гнезда.

3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя

с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.

ОСТОРОЖНО

Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.

ВНИМАНИЕ

Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы рассеи-
вателей и пластмассовые
корпуса.

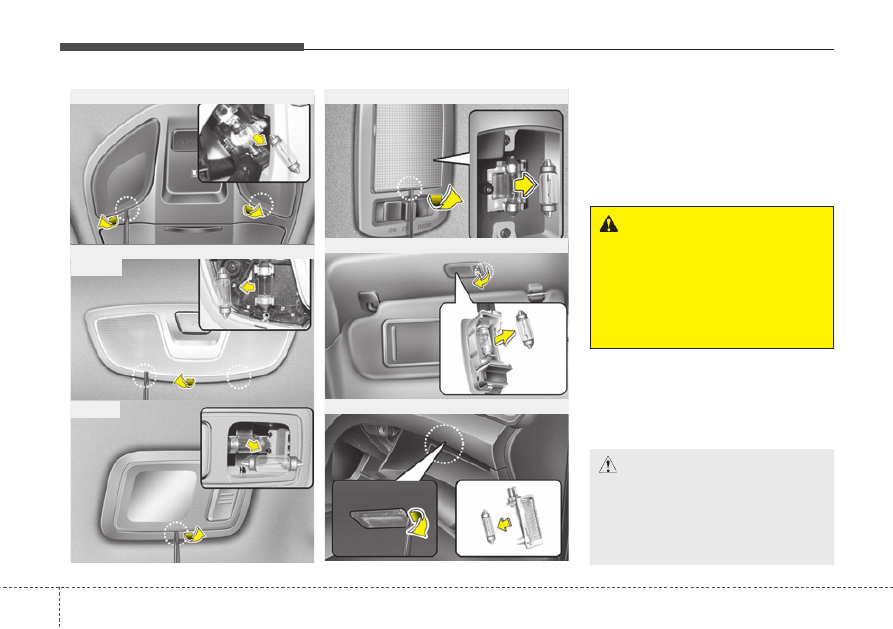

■ Индивидуальная лампа

OXM079044/ODM072041/ODM072043

■ Лампа багажного отсека (при наличии)

■ Лампа вещевого ящика (при наличии)

■ Лампы освещения подножки двери

■ Центральная потолочная лампа

ODM072040/ODM072042/ODM072052

■ Tип А

■ Tип В
