Hyundai Getz. Описание плавких предохранителей

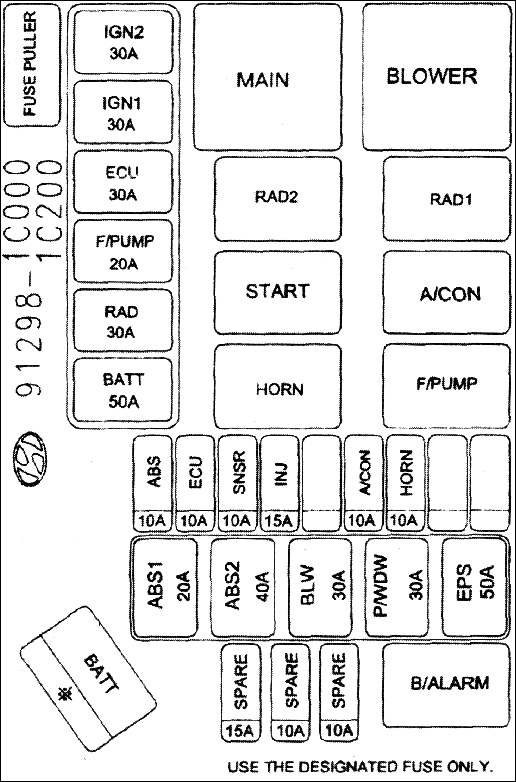

  Блок предохранителей и реле в моторном отсеке

  ПРИМЕЧАНИЕ:

  Некоторые предохранители могут не устанавливаться на Ваш автомобиль. Данная информация действительна на день публикации руководства. При проверке блока предохранителей смотрите наклейку на нем.





ОПИСАНИЕ

НОМИНАЛЬНЫЙ ТОК

ЗАЩИЩАЕМЫЕ ЦЕПИ

IGN 2

ЗОА

Замок зажигания

IGN 1

ЗОА

Замок зажигания, реле стартера

ECU

ЗОА

Топливный насос, генератор, электронный блок управления

F/PUMP

20А

Выключатель автоматической отсечки топливоподачи

RAD

ЗОА

Вентилятор радиатора системы охлаждения

ВАТТ

50А

Фары головного света, реле обогревателя

ABS

10А

Антиблокировочная система тормозов

ECU

10А

Электронный блок управления

SNSR

10А

Кондиционер,топливный насос

INJ

15А

Форсунки

A/CON

10А

кондиционер

HORN

10А

Звуковой сигнал

ABS1

20А

Антиблокировочная система тормозов

ABS2

40А

Антиблокировочная система тормозов

BLW

ЗОА

Вентилятор, электродвигатель вентилятора

P/WDW

ЗОА

Электрические стеклоподъёмники

EPS

50А

Электрический усилитель рулевого управления

ВАТТ

1,1л.

100А

Генератор

1,3л. /1,6л.

120А

SPARE

15А

Запасной предохранитель

SPARE

10А

Запасной предохранитель

SPARE

10А

Запасной предохранитель

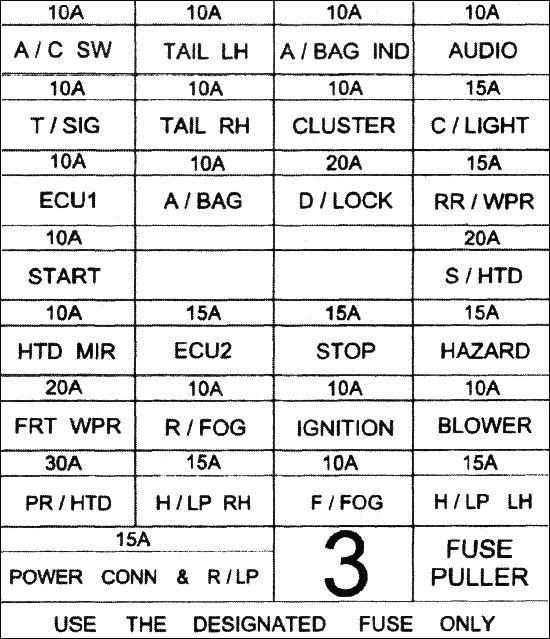

Панель предохранителей в салоне автомобиля (модели с левым расположением органов управления)





ОПИСАНИЕ

НОМИНАЛЬНЫЙ ТОК

ЗАЩИЩАЕМЫЕ ЦЕПИ

POWER CONN & R/LP

15A

Лампа освещения салона, аудиосистема, панель приборов

H/LP LH

15A

Индикатор включения дальнего света фар, фара головного света (левая)

F/FOG

10A

Передняя противотуманная фара

H/LP RH

15A

Фара головного света (правая)

PR/HTD

30A

Обогреватель заднего стекла

BLOWER

10A

Вентилятор, люк

IGNITION

10A

Противотуманный свет, ЕТАСМ, электрические стеклоподъёмники, корректор фар

R/FOG

10A

Задний противотуманный фонарь

FRT/WPR

20A

Электродвигатель омывателя ветрового стекла

HAZARD

15A

Лампы аварийной сигнализации, ЕТАСМ

STOP

15A

Стоп-сигналы, электрические стеклоподъёмники

ECU2

15A

Электронный блок управления

HTD MIR

10A

Обогреватель заднего стекла

S/HTD

20A

Подогрев сидений

DRL

10A

Наружное освещение в дневное время {для Швеции, Финляндии, Исландии)

START

10A

Реле стартера, противоугонная система

RR/WPR

15A

Электродвигатель стеклоочистителя заднего стекла

D/LOCK

20A

Система блокировки замков дверей, люк

A/BAG

10A

Подушки безопасности

ECU1

10A

РСМ, управление ABS

C/LIGHT

15A

Прикуриватель

CLUSTER

10A

Панель приборов

TAIL RH

10A

Стол-сигнал / задний габаритный огонь (правый)

T/SIG

10A

Указатель поворотов, фонарь заднего хода

AUDIO

10A

Аудиосистема, наружные зеркала заднего вида с электроприводом

A/BAG IND

10A

Подушки безопасности, указатели

TAIL LH

10A

Стоп-сигнал / задний габаритный огонь (левый)

A/CSW

10A-

Кондиционер





Панель предохранителей в салоне автомобиля (модели с правым расположением органов управления)













ОПИСАНИЕ

НОМИНАЛЬНЫЙ ТОК

ЗАЩИЩАЕМЫЕ ЦЕПИ

A/CSW

10A

Кондиционер

TAIL LH

10A

Стоп-сигнал / задний габаритный огонь (левый)

A/BAG IND

10A

Подушки безопасности, указатели

AUDIO

10 A

Аудиосистема, наружные зеркала заднего вида с электроприводом

T/SIG

10A

Указатель поворотов, фонарь заднего хода

TAIL RH

10A

Стоп-сигнал / задний габаритный огонь (правый)

CLUSTER

10A

Панель приборов

C/LIGHT

15A

Прикуриватель

ECU1

10A

РСМ, управление ABS

A/BAG

10A

Подушки безопасности

D/LOCK

20A

Система блокировки замков дверей, люк

RR/WPR

15A

Электродвигатель стеклоочистителя заднего стекла

START

10A

Реле стартера, противоугонная система

S/HTD

20A

Подогрев сидений

HTD MIR

10A

Обогреватель заднего стекла

ECU2

15A

Электронный блок управления

STOP

15A

Стоп-сигналы, электрические стеклоподъёмники

HAZARD

15A

Лампы аварийной сигнализации, ЕТАСМ

FRT/WPR

20A

Электродвигатель омывателя ветрового стекла

R/FOG

10A

Задний противотуманный фонарь

IGNITION

10A

Противотуманный свет, ЕТАСМ, электрические стеклоподъёмники, корректор фар

BLOWER

10A

Вентилятор, люк

PR/HTD

30A

Обогреватель заднего стекла

H/LP RH

15A

Фара головного света (правая)

F/FOG

10A

Передняя противотуманная фара

H/LP LH

15A

Индикатор включения дальнего света фар, фара головного света (левая)

POWER CONN & R/LP

15A

Лампа освещения салона, аудиосистема, панель приборов
