Hyundai Getz. Генератор



генератор

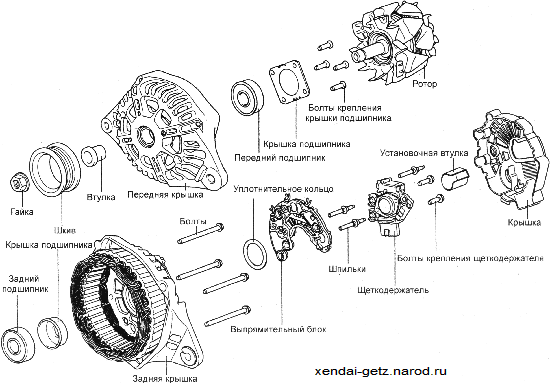

Генератор: 1 - гайка; 2 - шкив; 3 - дистанционная втулка; 4 - передняя крышка; 5 - передний подшипник; 6 - шайба крепления подшипника; 7, 11 - винты; 8 - ротор; 9 - крышка; 10 - установочная втулка; 12 - щеткодержатель; 13 - шпилька; 14 - выпрямительный блок; 15 - уплотнительное кольцо; 16 - болт; 17 - корпус статора; 18 - крышка подшипника; 19 - задний подшипник

  Снятие

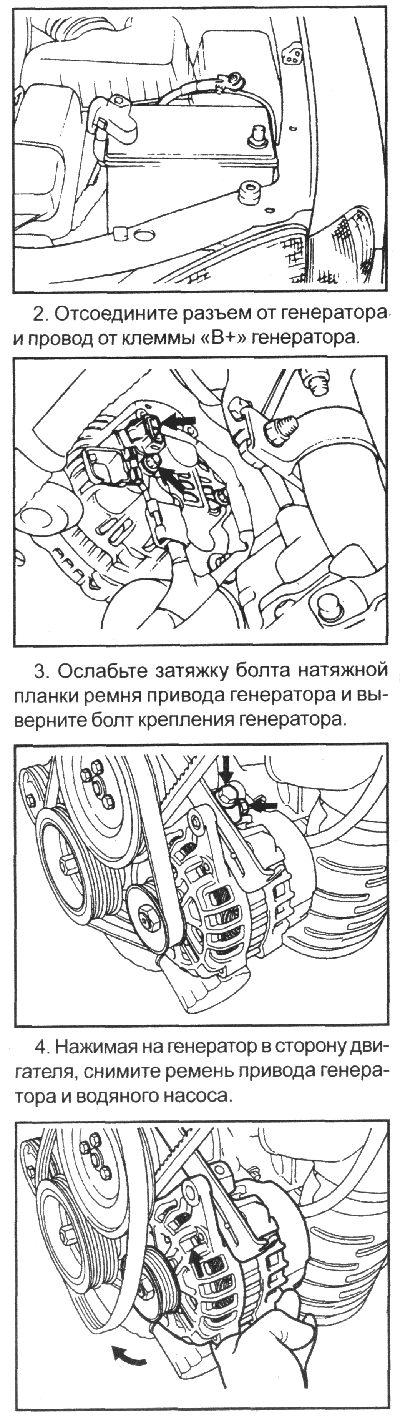

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

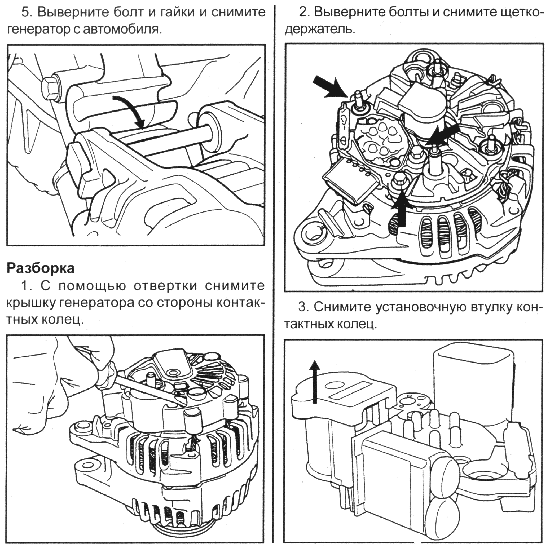

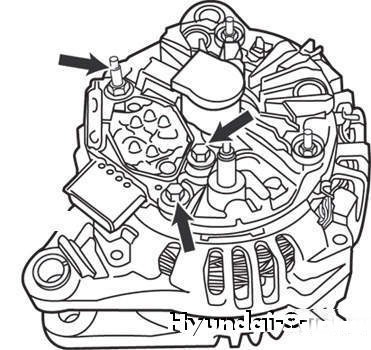

 Рисунок 7.13. Болты крепления щеткодержателя

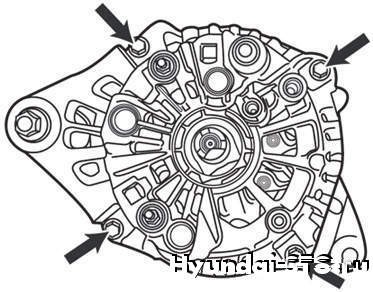

 Рисунок 7.14. Стяжные болты генератора



6. Вставьте лезвие двух плоских отверток между передней крышкой и магнито-проводом статора и снимите крышку.

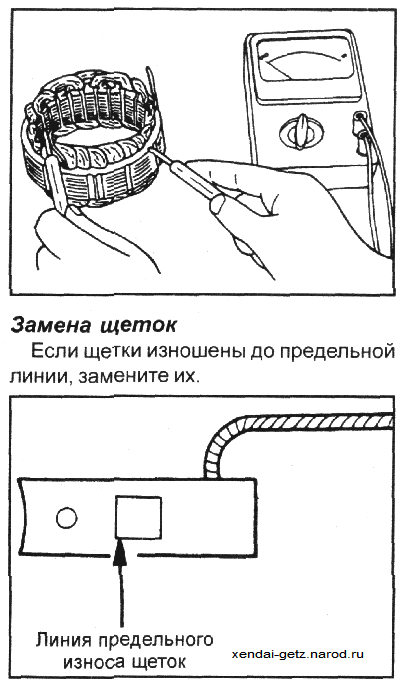

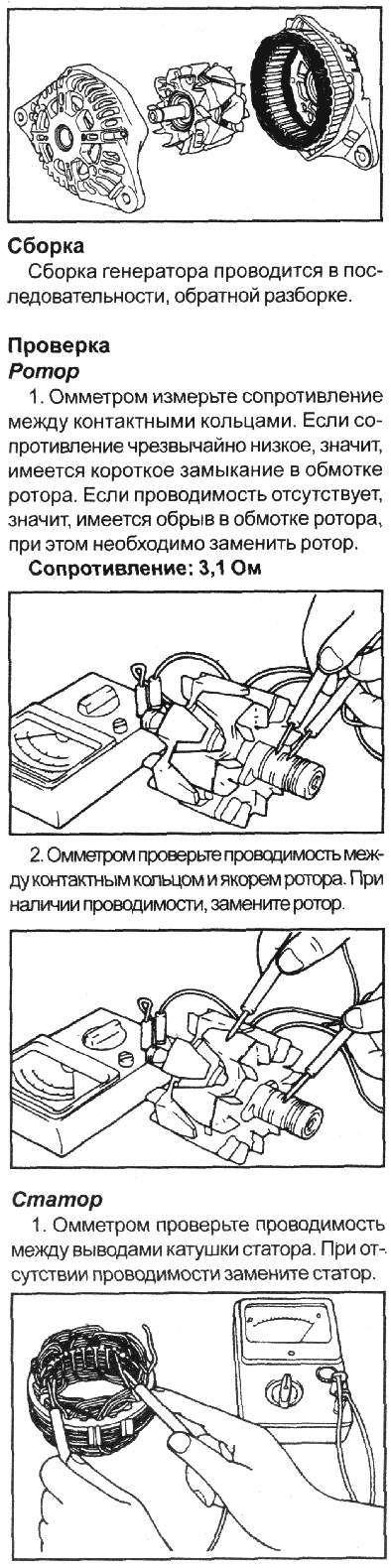

2. Омметром проверьте проводимость между катушками статора и статором. При наличии проводимости, замените статор.

1. Отпаяйте плетеный провод и достаньте старую щетку и пружину.

2. Установите пружину щетки и новую щетку в щеткодержатель.

3. Вставите щетку так, чтобы было расстояние в 2–3 мм между линией предельного износа и торцом щеткодержателя.

4. Припаяйте плетеный провод к щеткодержателю.

  Установка

Установка проводится в последовательности, обратной снятию.

  Примечание

1. Установите генератор на двигатель. Вставьте центральный болт крепления генератора, но не навинчивайте на него гайку.

2. Переместите генератор в одну сторону по центральному болту крепления генератора и измерьте расстояние между опорой генератора и кронштейном. Подберите набор из распорных шайб (толщина шайбы 0,198 мм), соответствующий измеренному расстоянию. Установите шайбы между передней стойкой кожуха генератора и передней крышкой блока цилиндров (зазор «А» на рисунке). Число шайб должно быть достаточным, чтобы они не выпали при отпускании.

3. Вставьте распорные шайбы и наверните гайку на центральный болт крепления генератора.
