Hyundai Getz. Замена задних тормозных колодок (барабанные тормоза)





  Снятие

1. Освободите стояночный тормоз.

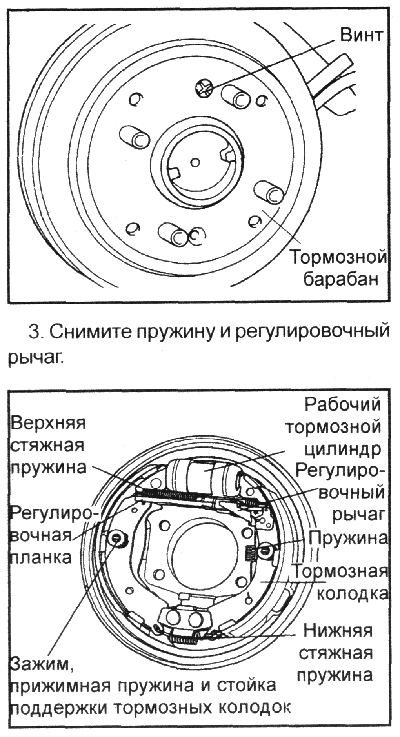

2. Снимите колесо, выверните винт и снимите тормозной барабан.

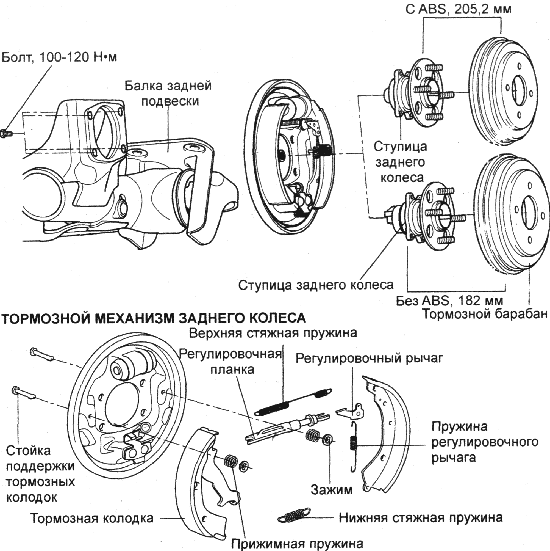

4. Снимите зажимы со стоек поддержки тормозных колодок, прижимные пружины и стойки поддержки тормозных колодок.

5. Прижмите колодки и снимите регулятор колодок.

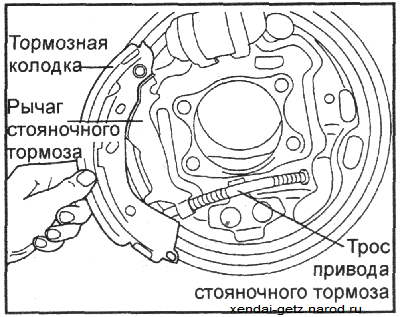

6. Снимите нижнюю и верхнюю стяжные пружины колодок и отсоедините трос от рычага привода стояночного тормоза.

  Проверка

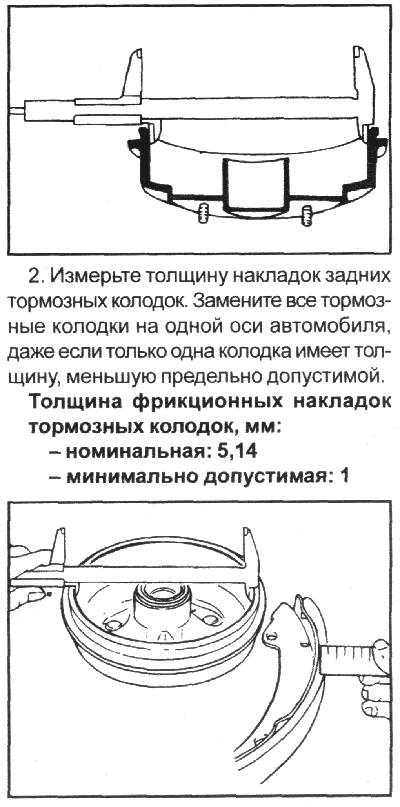

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

Номинальный диаметр тормозного барабана, мм: -6e3ABS:180 -с ABS: 203,2



Предельно допустимое биение тормозного барабана: 0,005 мм

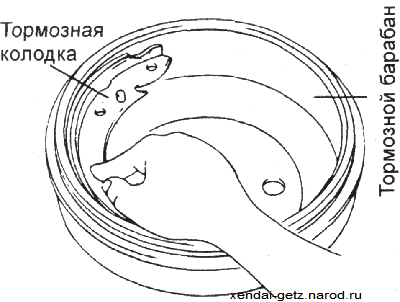

3. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.

4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.

5. Осмотрите тормозной щит на отсутствие износа или повреждений.

  Установка

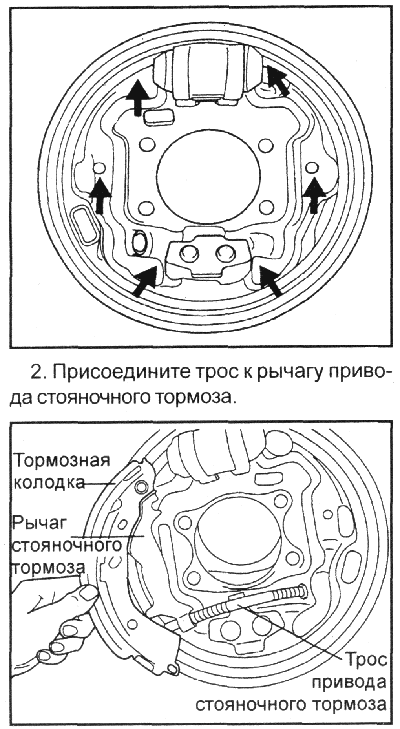

1. Смазкой смажьте следующие точки контакта тормозных колодок:

• Точки контакта тормозных колодок с тормозным щитом.

• Точки контакта тормозных колодок с опорной плитой.

Рекомендованный смазочный материал: SAE J310, NLGI №2

3. Установите тормозные колодки и прижимные пружины.

4. Установите регулировочную планку и стяжные пружины колодок.

5. Установите регулировочный рычаг и пружину регулировочного рычага.

6. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.

  Внимание

Не допускайте попадания смазки и других загрязнений на рабочую поверхность тормозного барабана.

  Примечание

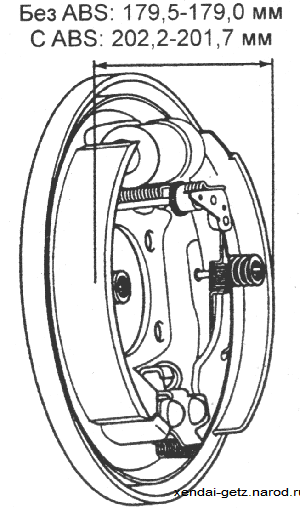

1. Перед установкой тормозного барабана проверьте наружный диаметр тормозных колодок.

2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав более 20 раз на педаль тормоза с усилием 10 кг.

Наружный диаметр тормозных колодок, мм:

-без ABS: 179,5–179,0

— с ABS: 202,2–201,7
