Hyundai Getz. Зарядка системы парообразным хладагентом системы кондиционирования

Примечание

Зарядку системы кондиционирования воздуха Hyundai Getz необходимо проводить хладагентом в газообразном состоянии через сторону с низким давлением. Когда охлаждающий контейнер помещен с правой стороны, хладагент войдет в систему как пар.

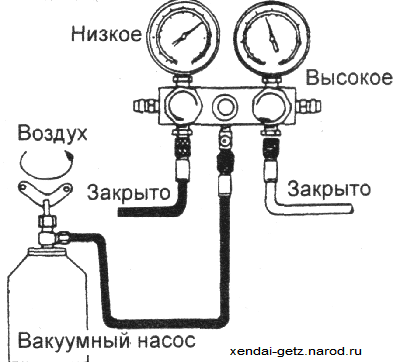

1. Подсоедините выпускной клапан к баллону с хладагентом.

2. Откройте клапан низкого давления и отрегулируйте его так, чтобы манометр низкого давления показывал давление не более 412 кПа.

3. Поместите контейнер с хладагентом в воду, нагретую до температуры не более 40°С, чтобы поддержать давление пара в контейнере немного выше, чем давление пара в системе.

4. Запустите двигатель в режиме ускоренного холостого хода и включите кондиционер.

Примечание

Убедитесь, что поддерживаете контейнерную стойку, чтобы препятствовать попаданию жидкого хладагента через сторону с низким давлением, так как при этом возможно повреждение компрессора кондиционера.

5. Зарядите систему точно установленным количеством хладагента и закройте нагнетательный клапан.

Количество хладагента: 500125 г

Когда скорость зарядки уменьшится, поместите контейнер с хладагентом в воду, нагретую до температуры не более 40°С.

Предупреждение

• При любых обстоятельствах хладагент не может быть нагрет в воде выше температуре 52’’С.

• Для нагрева хладагента не должна использоваться паяльная лампа.

Зарядка системы жидким хладагентом

Примечание

Зарядку системы кондиционирования воздуха Hyundai Getz необходимо проводить хладагентом в жидком состоянии через сторону с высоким давлением. Когда контейнер расположен вверх дном, хладагент поступает в систему в жидком состоянии.

Внимание

Запрещено проводить зарядку системы через сторону высокого давления при работающем двигателе. Не открывайте вентиль низкого давление при зарядке хладагентом в жидком состоянии.

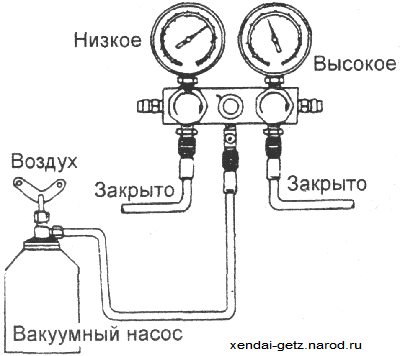

1. После откачки атмосферного воздуха из системы кондиционирования воздуха закройте вентили высокого и низкого давления.

2. Подсоедините выпускной клапан к баллону с хладагентом.

3. Полностью откройте вентиль высокого давления, разместив баллон с хладагентом в вертикальном положении вверх дном.

4. Зарядите систему требуемым количеством хладагента, определяя его массу с помощью весов. Чрезмерная зарядка приведет к превышению давления нагнетания в контуре высокого давления. По окончании зарядки закройте вентиль высокого давления.

Количество хладагента: 500±25 г

5. После зарядки системы требуемым количеством хладагента закройте вентиль контрольных манометров.

6. С помощью течеискателя убедитесь в отсутствии утечек из системы кондиционирования воздуха.

Примечание

Перед снятием контрольным манометров рекомендуется проверить работу системы кондиционирования воздуха.
