Hyundai Getz. Блок цилиндров двигателя G4EA 1,6 л





  Снятие

1. Снимите зубчатый ремень, головку цилиндров, переднюю крышку, маховик, поршни в сборе с шатунами и коленчатый вал.

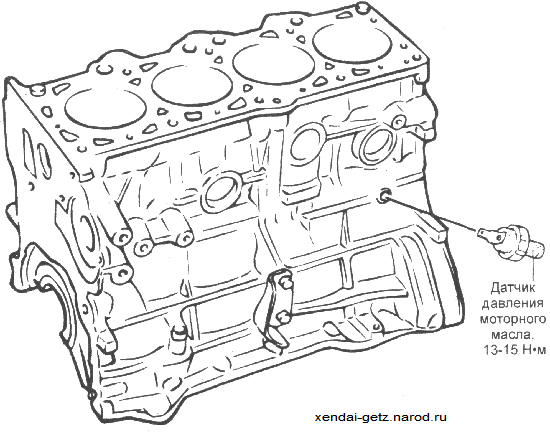

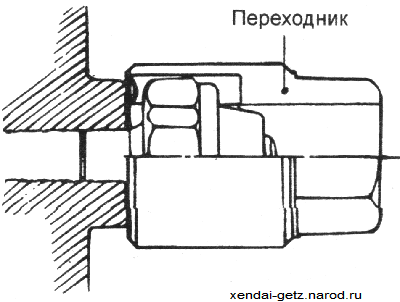

2. Специальным приспособлением 09260–32000 выверните датчик давления масла.

  Проверка

1. Удалите с блока цилиндров двигателя остатки прокладок, герметика, грязи, масла, смазочного материала и другие инородные материалы. Визуально проверьте блок цилиндров на отсутствие ржавчины, коррозии, трещин и других дефектов.

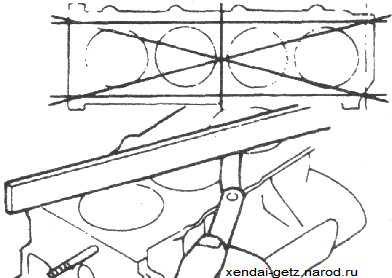

2. Очистите сопрягаемые поверхности головки блока цилиндров и блока цилиндров от остатков прокладки. Металлической линейкой и щупом в шести направлениях проверьте плоскостность сопрягаемой поверхности блока цилиндров.



  Отклонение от плоскостности: 0,03 мм Предельно допустимое отклонение от плоскостности: 0,15 мм

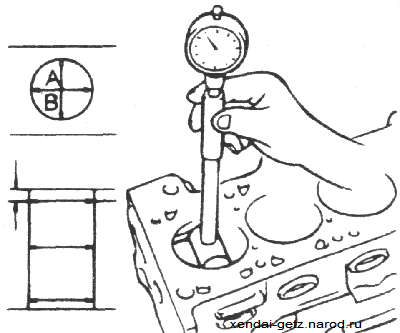

3. Измерьте диаметры цилиндров в диаметрально противоположных направлениях, в трех плоскостях по высоте цилиндров. Если диаметры цилиндров превышают допустимые значения, имеют овальность или конусность или поверхность цилиндров повреждена или имеет выработку, блок цилиндров необходимо расточить и установить новые поршни и поршневые кольца ремонтного размера.

  Номинальный диаметр цилиндра, мм: -двигатель 1,6 л: 76,50–76,52 — двигатель 1,5 л: 5,50–75,53

  Овальность и конусность цилиндров: не более 0,01 мм



4. Если в верхней части цилиндра имеется ступенька, срежьте ее специальным инструментом.

5. В качестве запасных частей поставляются поршни четырех увеличенных размеров: 0,25, 0,5, 0,75 и 1,00 мм.

6. При расточке цилиндров до ближайшего увеличенного размера выдержите зазор между поршнем и цилиндром и убедитесь, что поршни имеют тот же увеличенный размер. Измерьте наружный диаметр каждого поршня на расстоянии 47 мм от днища поршня.

  Зазор между поршнем и цилиндром, мм: -двигатели 1,6 л: 0,025–0,045 -двигатели 1,5л: 0,02–0,04
