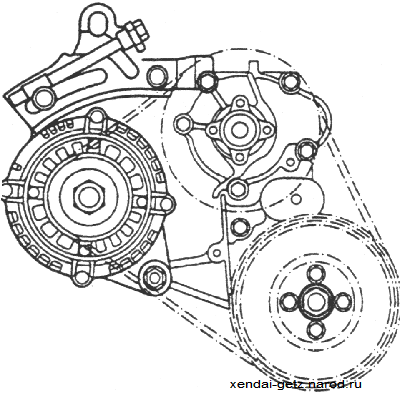

Hyundai Getz. Регулировка натяжения ремня привода генератора двигателя G4EA 1,3 л

Предостережение

Если ремень слабо натянут, при работе он будет издавать посторонний шум, и будет подвержен преждевременному износу. Если ремень натянут очень сильно, возможно повреждение подшипников водяного насоса или генератора.

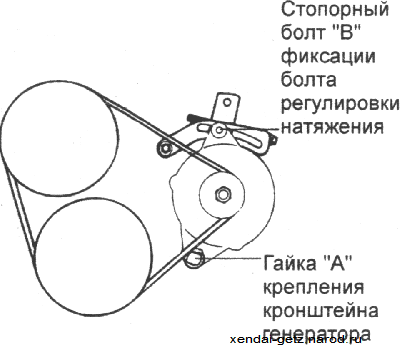

1. Ослабьте гайку «А» крепления генератора и стопорный болт «В» фиксации регулировки натяжения.

2. Вращая регулировочный болт натяжной планки, отрегулируйте натяжение ремня.

3. Затяните болт «В» фиксации болта регулировки натяжения.

4. Затяните гайку «А» крепления генератора.

5. Проверьте натяжение или прогиб ремня и, при необходимости, повторите регулировку.

Момент затяжки: Двигатель 1,3 л

Гайка «А» крепления кронштейна генератора: 20–25 Н*м

Стопорный болт «В» фиксации болта регулировки натяжения: 15–22 Н*м

Болт крепления натяжной планки: 20–28 Н*м

Двигатель 1,1 л

Болт и гайка крепления кронштейна генератора: 20–25 Н*м

Стопорный болт «В» фиксации болта регулировки натяжения: 12–15 Н*м

Болт крепления натяжной планки: 20–27 Н*м
