Hyundai Getz.
Идентификационные данные
Идентификационные данные кузова |
Рисунок

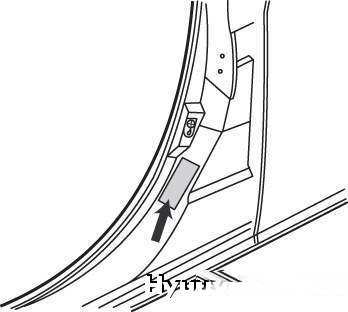

1.3. Идентификационный номер (VIN) автомобиля
GI-2 |
|
|
Рисунок
1.4. Расположение идентификационного номера (VIN)
на автомобилях GI-2 с трехдверным кузовом |
|
|

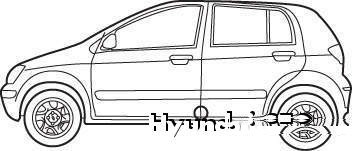

Рисунок
1.5. Расположение идентификационного номера (VIN)
на автомобилях GI-2 с пятидверным кузовом |
|
|

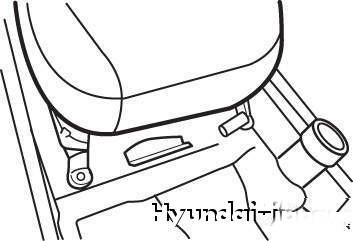

Рисунок
1.6. Расположение идентификационного номера (VIN)
на полу кузова автомобиля GI-2 (с трех- и
пятидверным кузовами) |
|
|
Для идентификации автомобиля служит идентификационный номер (VIN).
Он нанесен на кузове автомобиля в двух местах: на центральной
стойке кузова в ее нижней части и на полу кузова под передним
пассажирским сиденьем. Место расположения номера на центральной
стойке кузова указано стрелкой на рисунок
1.3, места расположения на автомобилях GI-2 см. рисунок
1.4 и 1.5. |
Место расположения идентификационного номера на полу кузова под
передним пассажирским сиденьем указано стрелкой на рисунок
1.6. |

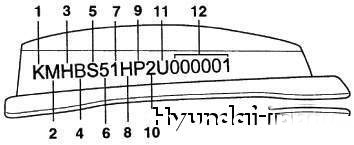

Рисунок
1.7. Структура идентификационного номера (VIN)
автомобиля GI-2 |
|
|
Идентификационный номер (VIN) имеет семнадцать позиций.
Структура номера показана на рисунок
1.7, в |
табл. 1.4 описана расшифровка номера. |
Расшифровка идентификационного номера |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Системы пассивной безопасности |
|
|
Ремни безопасности с преднатяжителем (водителя и
пассажира) |
Ремни безопасности без преднатяжителя (водителя и
пассажира) |
Ремень безопасности с преднатяжителем и подушка
безопасности водителя |
Ремень безопасности с преднатяжителем и подушка
безопасности водителя и пассажира. |
Ремень безопасности пассажира с преднатяжителем или без
преднатяжителя |
|
|
|
|
Бензиновый 1.5 DOHC (рабочий объем 1,5 л, с двумя
распределительными валами верхнего расположения) |
Бензиновый 1.6 DOHC (рабочий объем 1,6 л, с двумя
распределительными валами верхнего расположения) |
Бензиновый 1.3 SOHC (рабочий объем 1,3 л, с одним
верхнерасположенным распределительным валом) |
Бензиновый 1.1 SOHC (рабочий объем 1,1 л, с одним
верхнерасположенным распределительным валом) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Серийный номер автомобиля |
|
|
|
Идентификационные данные двигателя |

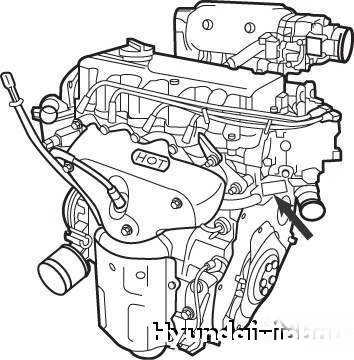

Рисунок
1.8. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,1 л (GI-4) |
|
|

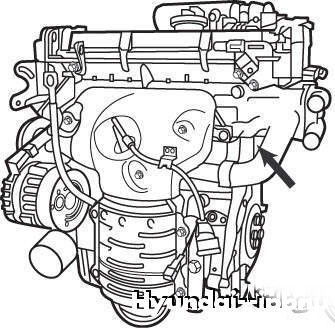

Рисунок
1.9. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,3 л (GI-4) |
|
|
Рисунок
1.10. Расположение (указано стрелкой)
идентификационного номера на блоке цилиндров
двигателя рабочим объемом 1,5 л (GI-4) |
|
|

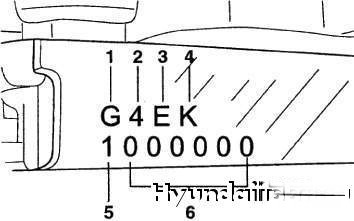

Рисунок
1.11. Структура идентификационного номера
двигателя GI-4 |
|
|
Двигатели автомобилей снабжены идентификационными номерами.
Места их нанесения (см. стрелку) показаны на рисунок 1.8, 1.9, 1.10. |
Идентификационный номер двигателя имеет шесть позиций. Структура
идентификационного номера показана на рисунок
1.11, его расшифровка приведена в табл. 1.5. |
Расшифровка идентификационного номера двигателя |
|
|
|
|
|
|
|
|
|
|
|
Четырехцилиндровый, рядный, четырехтактный |
|
|
|
|
|
|
Рабочий объем двигателя, см3 |
|
|
1599 (двигатель «Альфа»), 1085 (двигатель «Эпсилон») |
|
|
|
|
|
|
|
|
|
Идентификационные данные коробки передач |

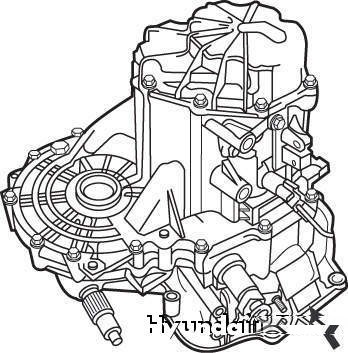

Рисунок
1.12. Расположение (указано стрелкой)
идентификационного номера на картере
механической коробки передач (GI-6) |
|
|

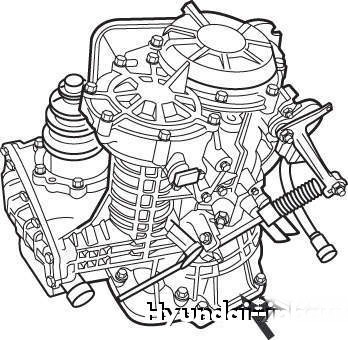

Рисунок
1.13. Расположение (указано стрелкой)
идентификационного номера на картере
автоматической коробки передач (GI-6) |
|
|
Коробке передач автомобиля также присваивают идентификационный
номер. Место нанесения номера (см. стрелку) на механической
коробке передач показано на рисунок
1.12, на автоматической коробке передач – на рисунок
1.13. В табл. 1.6 приведена расшифровка идентификационного
номера. |
Расшифровка идентификационного номера коробки передач |
|
|
|
|
Механическая коробка передач |
|
|
|
|
|
|
|
|
|
|
Передаточное число главной передачи |
|
|
|
|
|
|
|
Автоматическая коробка передач |
|
|
|
|
|
|
|
|
|
|
Передаточное число главной передачи |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
