Hyundai Solaris (2018 год). Руководство - часть 107





Техническое обслуживание

82

7

Вертикальная линия центра лампы левой фары

ЛИНИЯ ОТСЕЧКИ

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

УРОВЕНЬ ЗЕМЛИ

W1 (ближний свет)

H1 (б

лижний св

ет)

OMD051054L

Ближний свет фар

1. Включите ближний свет фар (водитель не должен находиться в салоне авто-

мобиля).

2. Линия отсечки должна совпадать с линией отсечки, показанной на рисунке.
3. При регулировке ближнего света фар, регулировку в вертикальной плоскости

необходимо выполнять после регулировки в горизонтальной плоскости.

4. При наличии устройства выравнивания света фар, установите это устройство

в положение «0».

7 83

Техническое обслуживание

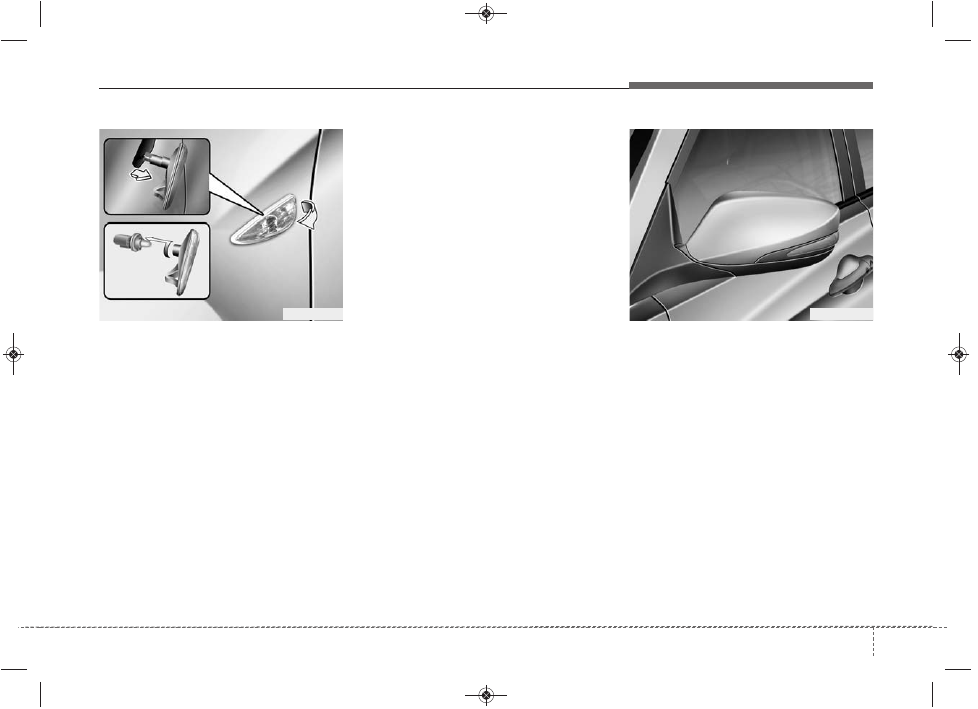

Замена лампы бокового

повторителя указателя

поворота (при наличии)

Тип A

1. Демонтируйте узел лампы с автомо-

биля, для чего подденьте рассеива-
тель и извлеките узел лампы.

2. Отсоедините электрический разъем

лампы.

3. Отделите гнездо от деталей рассеи-

вателя, вращая его против часовой
стрелки, пока выступы на корпусе
гнезда не совместятся с пазами в
деталях рассеивателя.

4. Извлеките лампу, потянув ее из гнез-

да.

5. Вставьте новую лампу в гнездо.

6. Повторно соберите гнездо с рассеи-

вателем.

7. Подключите электрический разъем

лампы.

8. Установите узел лампы обратно на

кузов автомобиля.

Тип B

Если лампа не работает, рекоменду-
ется проверить систему у авторизо-
ванного дилера компании HYUNDAI.

ORB070068

ORB070054

Техническое обслуживание

84

7

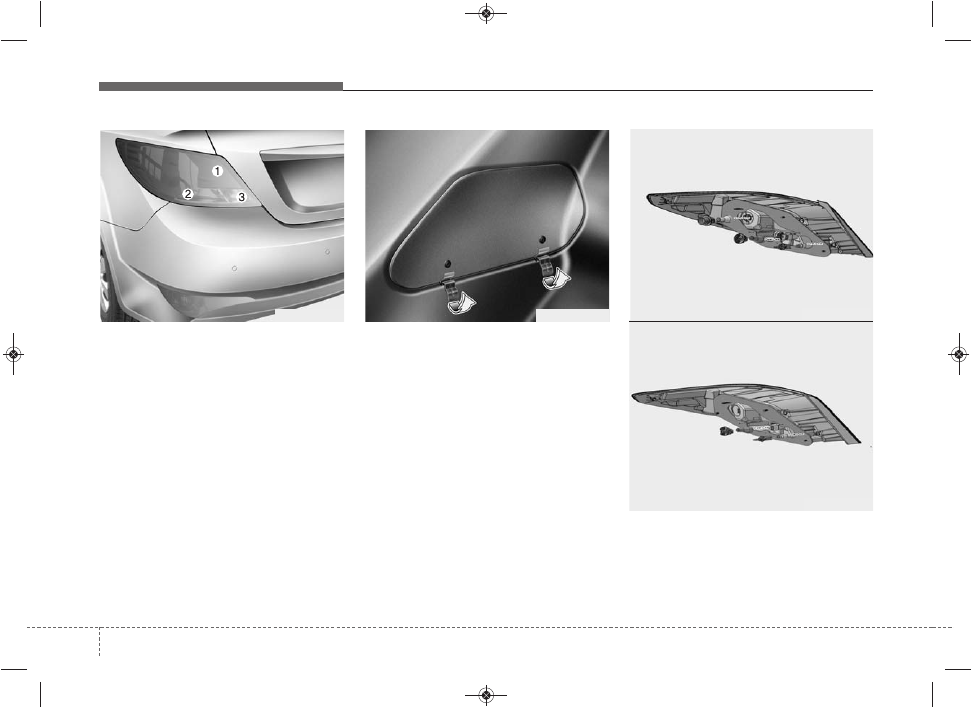

Замена лампы в заднем

комбинированном фонаре

(4-дверная модель)

(1) Стоп-сигнал и габаритный фонарь
(2) Задний фонарь указателя

поворота

(3) Фонарь заднего хода
(4) Противотуманный фонарь

1. Откройте крышку багажника.
2. Снимите технологический люк.

3. Отделите гнездо от деталей узла,

вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.

ORBC074033

ORBC070034

ORBR074078

ORBR074079

■ Тип А

■ Тип B

7 85

Техническое обслуживание

4. Извлеките лампу из гнезда, нажав на

нее и вращая против часовой стрелки,
пока выступы на корпусе лампы не
совместятся с пазами в гнезде.
Извлеките лампу, потянув ее из гнезда.

5. Вставьте новую лампу в гнездо и

вращайте ее, пока она не
зафиксируется.

6. Установите гнездо в узел, совместив

выступы на корпусе гнезда с пазами
в деталях узла. Вставьте гнездо в
узел и поверните по часовой
стрелке.

7. Установите на место технологи-

ческий люк.

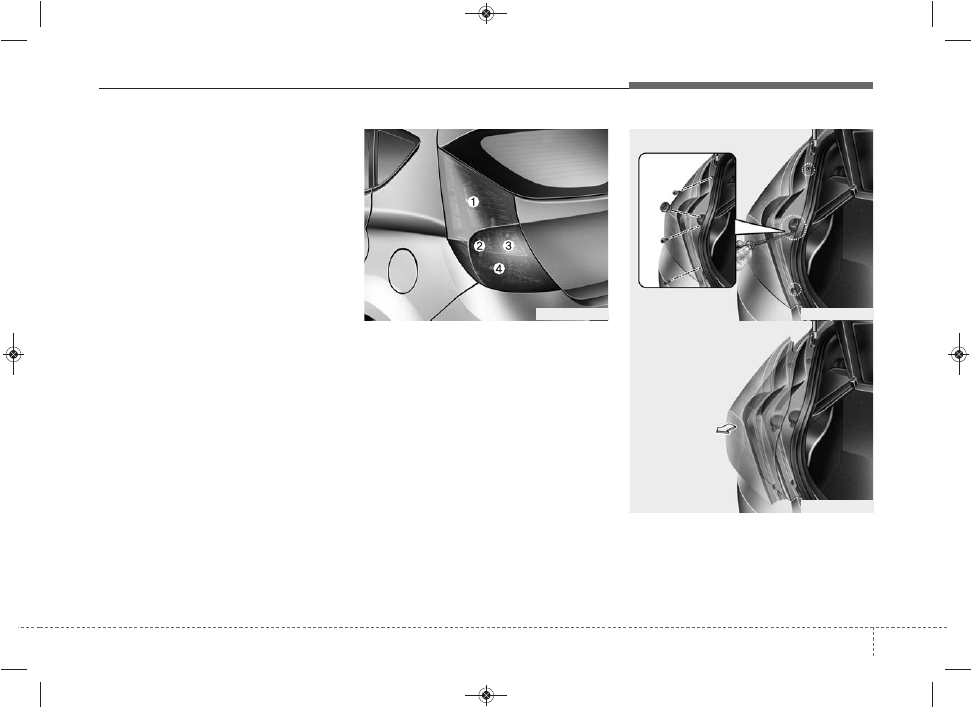

Замена лампы заднего комби-

нированного фонаря (Хетчбэк)

(1) Стоп-сигнал и габаритный огонь
(2) Задний указатель поворота
(3) Фонарь заднего хода
(4) Стоп-сигнал или задний противоту-

манный фонарь
(при наличии)

1. Откройте багажное отделение
2. Ослабьте винты крепления фонаря

в сборе крестообразной отвёрткой.

3. Снимите задний комбинированный

фонарь в сборе с кузова автомоби-
ля.

ORBC071033

ORB071056

ORB071057
