7-78

Техническое обслуживание

Внутренний фонарь

1. Откройте багажник.
2. Снимите  обшивку  крышки

багажника.

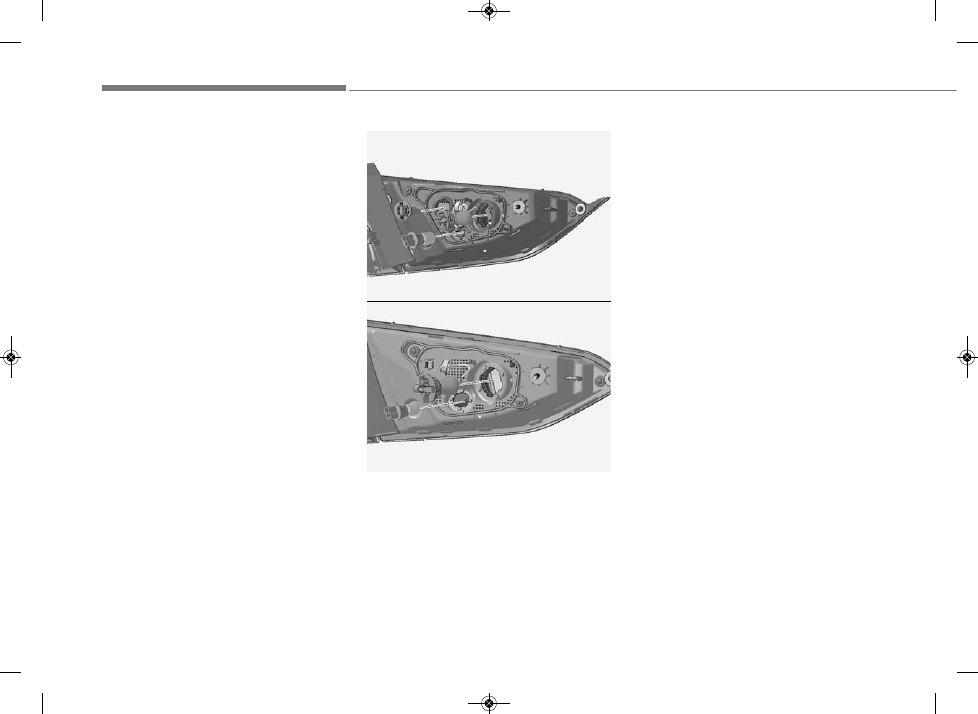

Лампа фонаря заднего хода,

лампа заднего фонаря, лампа зад-

него противотуманного фонаря

3. Извлеките патрон из узла вра-

щением против часовой стрел-

ки до совмещения выступов на

патроне с прорезями уступа.

4. Извлеките  лампу,  вытянув  ее

из фонаря.

5. Вставьте  новую  лампу  в  пат-

рон.

6. Установите  обшивку  крышки

багажника обратно

HCR076040

HCR076042

n

Тип A

n

Тип B

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 78

7-79

7

Техническое

обслуживание

Лампа заднего фонаря, лампа

стоп-сигнала (светодиодная)

Если  светодиодная  лампа  не

работает,  рекомендуется  обра-

титься к авторизованному диле-

ру  HYUNDAI  для  проверки  авто-

мобиля.

Замена дополнительного

сигнала торможения

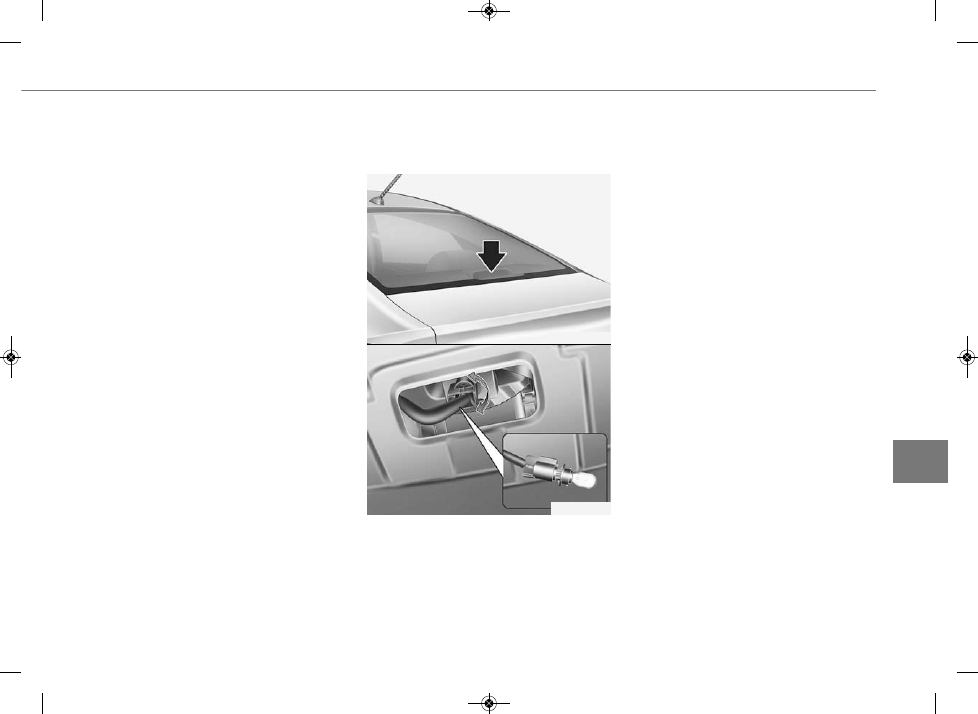

1. Откройте багажник.
2. Извлеките  патрон  вращением

против  часовой  стрелки  до

совмещения  выступов  на  пат-

роне с прорезями.

3. Извлеките  лампу  из  патрона,

нажав на нее и повернув про-

тив часовой стрелки до совме-

щения  выступов  на  лампе  с

прорезями  патрона.  Извлеките

лампу из патрона.

4. Установите  новую  лампу,  для

чего  вдавите  ее  в  патрон  и

поверните до фиксации.

5. Установите патрон в узел. Для

этого  необходимо  совместить

выступы на патроне с прорезя-

ми узла. Вдавите патрон в узел

и поверните патрон по часовой

стрелке.

OYC076043

OYC076044

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 79

7-80

Техническое обслуживание

Замена лампы освещения

номерного знака

1. С помощью шлицевой отверт-

ки  аккуратно  подденьте  и

извлеките  рассеиватель  из

корпуса фонаря.

2. Извлеките  лампу,  вытянув  ее

из гнезда.

3. Установите новую лампу.
4. Установите  на  место  все

демонтированные  детали  в

обратной последовательности.

Замена лампы плафона

освещения салона

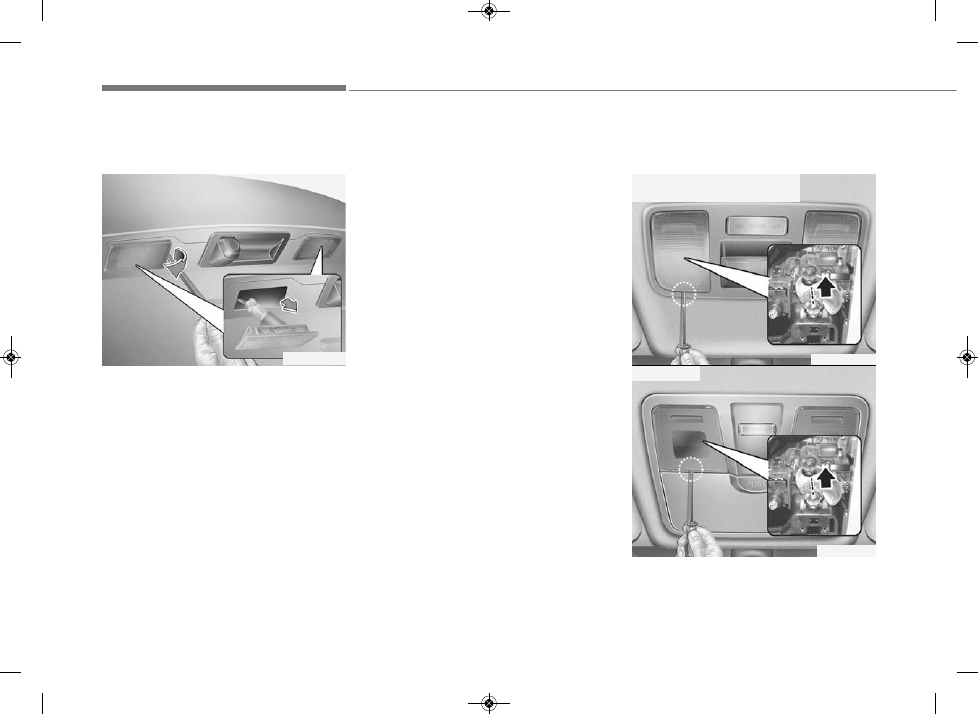

HCR076014

n

Лампа местного освещения

● Тип A

HCR076035

HCR076017

● Tип B

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 80

7-81

7

Техническое

обслуживание

1. С помощью шлицевой отверт-

ки  аккуратно  подденьте  и

извлеките  рассеиватель  из

корпуса  плафона  освещения

салона.

2. Извлеките  лампу,  вытянув  ее

из гнезда.

3. Установите  новую  лампу  в

патрон.

4. Совместите  выступы  рассеи-

вателя  с  внутренними  проре-

зями корпуса лампы и устано-

вите рассеиватель на место.

Следите  за  тем,  чтобы  не

загрязнить и не повредить рас-

сеиватели, выступы рассеивате-

лей и пластмассовые корпуса.

К СВЕДЕНИЮ

HCR076015

n

Потолочная лампа

Перед  выполнением  работ,

связанных с лампами освеще-

ния  салона,  убедитесь,  что

нажата клавиша OFF (ВЫКЛ.),

во  избежание  ожога  пальцев

рук  или  получения  удара

электрическим током.

ВНИМАНИЕ

n

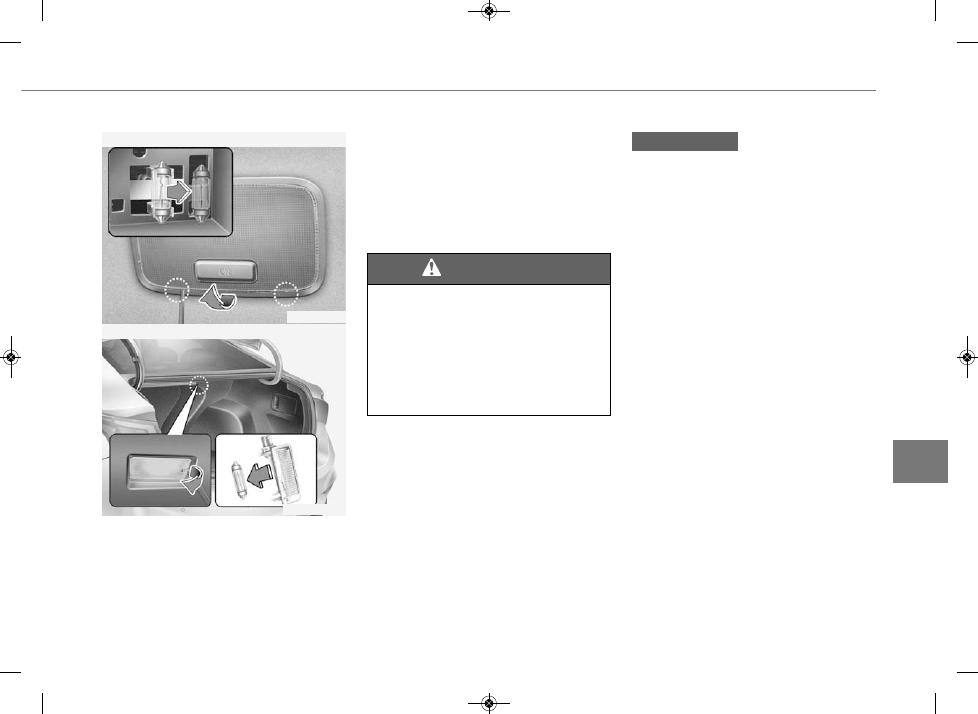

Лампа освещения багажника

HCR076016

HCr RUS 7_CM(FL).qxd  09.02.2017  10:34  Страница 81
