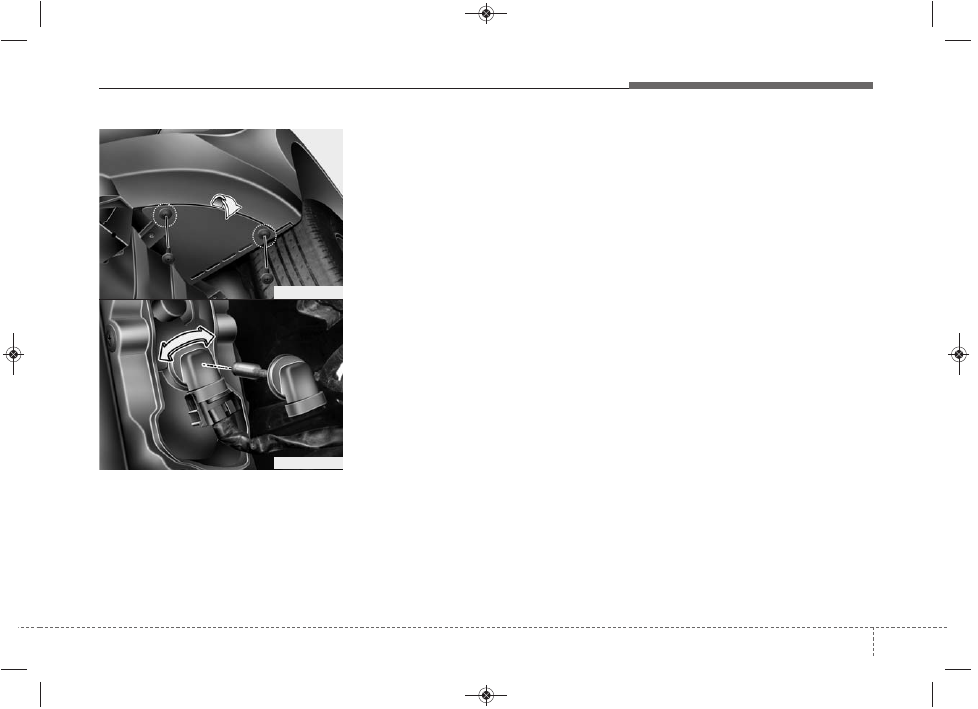

Замена лампы противотуманной

фары (при наличии)

1. Снимите нижнюю крышку переднего

бампера.

2. Дотянитесь рукой до задней стенки

переднего бампера.

3. Отсоедините от патрона провода

питания.

4.

Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.

5. Установите новый патрон лампы в

корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.

6. Присоедините к патрону провода

питания.

7.

Установите на место нижнюю
крышку переднего бампера.

7 79

Техническое обслуживание

ORBC070030

ORBC070031

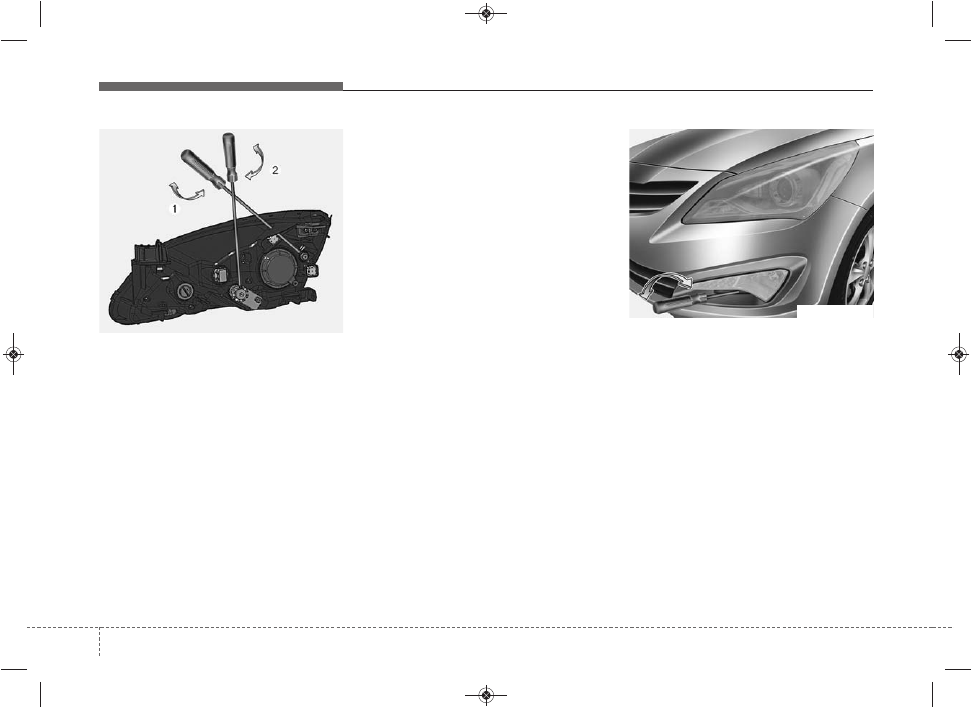

Регулировка угла наклона фар

1. Докачайте шины до надлежащего

давления и снимите нагрузку с
автомобиля, за исключением води-
теля, запасной шины и инструмен-
тов.

2. Автомобиль необходимо устано-

вить на ровный пол.

3. Проведите вертикальные линии

(вертикальные линии, проходящие
через соответствующие центры
фар) и горизонтальную линию
(горизонтальная линия, проходящая
через центр фар) на экране.

4. При включенных фарах и аккумуля-

торной батареи в нормальном
состоянии направьте свет фар
таким образом, чтобы самая яркая
часть этого света падала на гори-
зонтальную и вертикальные линии.

5. Для направления ближнего света

фар влево или вправо поверните
отвёртку (1) по часовой или против
часовой стрелки. Для направления
ближнего света фар вверх или вниз
поверните отвёртку (1) по часовой
или против часовой стрелки.

Техническое обслуживание

80

7

ORBR074077

ORBR074105

Регулировка положения

противотуманных фар
Положение противотуманных фар
регулируют аналогично положению
фар головного света. Регулируйте
положение противотуманных фар при
нормальном состоянии АКБ и проти-
вотуманных фар. Чтобы поднять или
опустить противотуманную фару, вра-
щайте отвертку (1) по часовой стрел-
ке или против часовой стрелки.

7 81

Техническое обслуживание

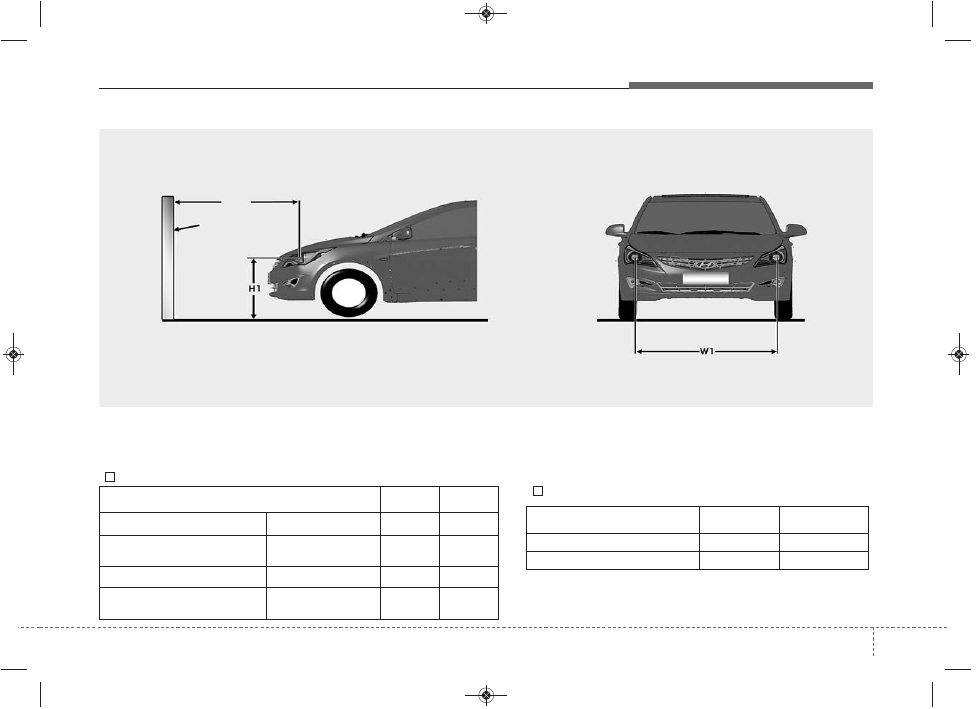

Состояние автомобиля

“H1”

“W1”

Разгруженный автомобиль

MFR

717

1,366

С водителем

ДВУХФУНКЦИО-

НАЛЬНЫЕ

710

1,366

Разгруженный автомобиль

MFR

708

1,371

С водителем

ДВУХФУНКЦИО-

НАЛЬНЫЕ

701

1,371

<Высота от уровня грунта>

<Расстояние между лампами>

H1: высота от грунта до центра лампы фары

W1: расстояние между центрами ламп фар

Контрольная точка

Состояние автомобиля

“H2”

“W2”

Разгруженный автомобиль

423

1,412

С водителем

416

1,412

■

ФАРА (БЛИЖНИЙ/ДАЛЬНИЙ СВЕТ: H1, W1)

■

ПРОТИВОТУМАННАЯ ФАРА

Экран

“H1”: БЛИЖНИЙ/ДАЛЬНИЙ СВЕТ ФАР

ORBR074104

10 м

Техническое обслуживание

82

7

Вертикальная линия центра лампы левой фары

ЛИНИЯ ОТСЕЧКИ

Ось автомобиля

Вертикальная линия центра лампы правой фары

Горизонтальная линия центра ламп фар

УРОВЕНЬ ЗЕМЛИ

W1 (ближний свет)

H1 (б

лижний св

ет)

OMD051054L

Ближний свет фар

1. Включите ближний свет фар (водитель не должен находиться в салоне авто-

мобиля).

2. Линия отсечки должна совпадать с линией отсечки, показанной на рисунке.
3. При регулировке ближнего света фар, регулировку в вертикальной плоскости

необходимо выполнять после регулировки в горизонтальной плоскости.

4. При наличии устройства выравнивания света фар, установите это устройство

в положение «0».
