Техническое обслуживание

78

7

Лампа указателя поворота

1. Остановите двигатель и откройте

капот.

2.

Извлеките патрон из фары,
повернув его против часовой
стрелки так, чтобы фиксаторы
патрона совместились с выемками
фары.

3. Извлеките лампу из патрона: для

этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.

4. Вставьте новую лампу в патрон и

поверните ее до фиксации.

5.

Установите патрон в фару,
совместив его фиксаторы с
выемками фары. Нажмите на
патрон и поверните его по часовой
стрелке.

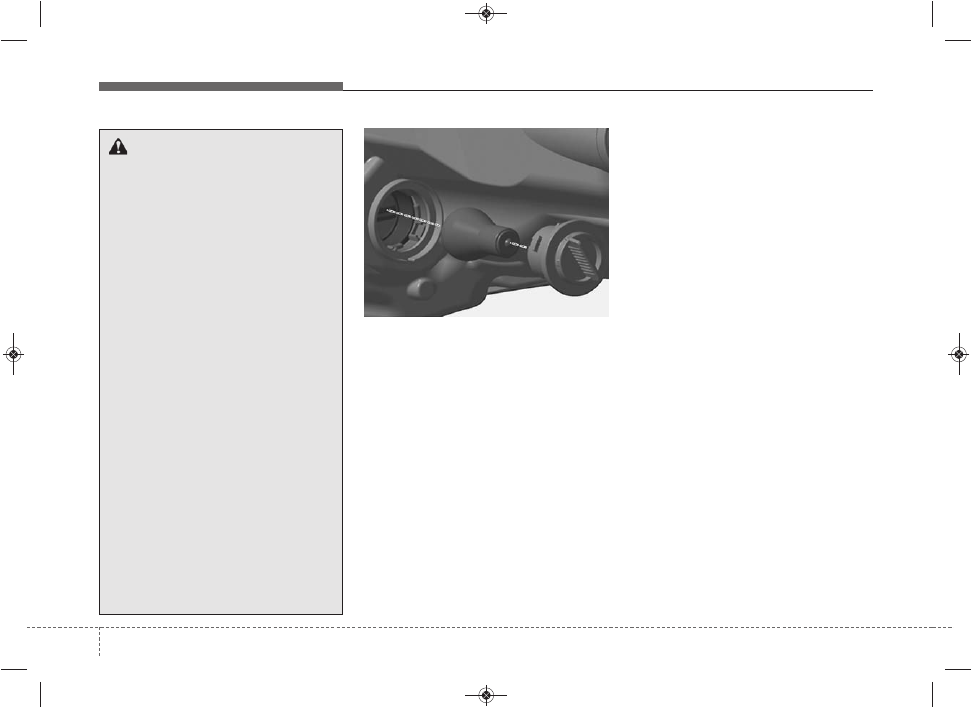

ОСТОРОЖНО

- Галогенные лампы

• В галогенных лампах содер-

жится газ под давлением,

который может вызвать разлет

осколков стекла при повреж-

дении лампы.

• Всегда проявляйте особую

осторожность при обращении с

такими лампами, не допускайте

появления царапин и других

механических повреждений. Не

допускайте попадания жид-

костей на включенные лампы.

Не следует касаться стеклян-

ных частей ламп голыми

руками. Остатки масла могут

привести к перегреву и раз-

рыву колбы лампы. Включать

лампу можно только после

установки в фару.

• При повреждении или разру-

шении лампы при первой воз-

можности замените ее на

новую. Осторожно утилизи-

руйте поврежденную лампу.

• При замене ламп надевайте

защитные очки. Перед вы-

полнением работ подождите,

пока лампа остынет.

ORBR074103

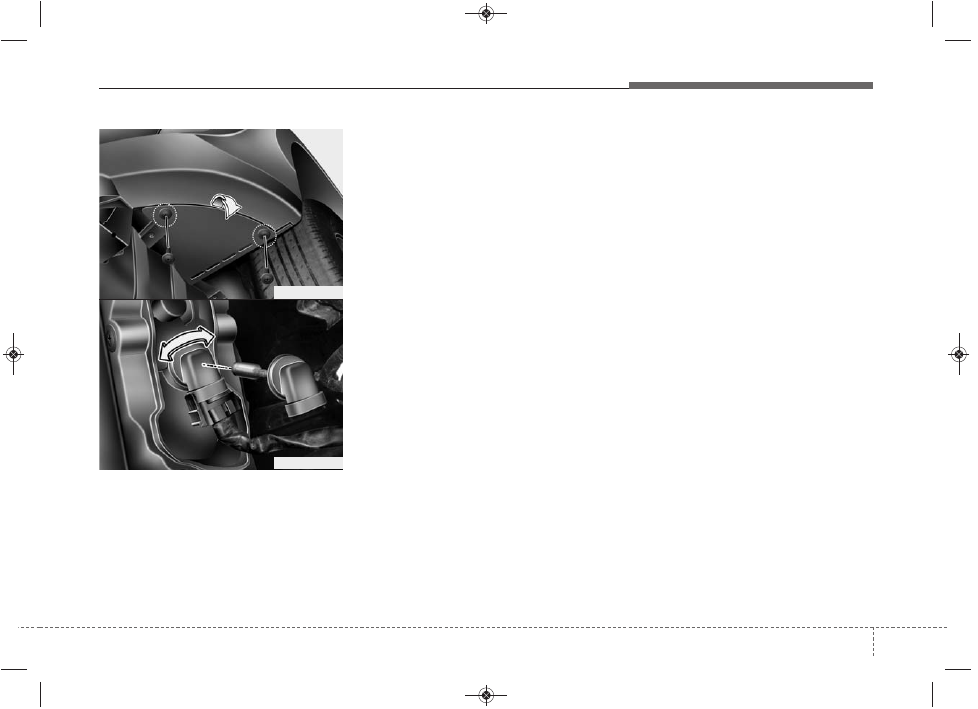

Замена лампы противотуманной

фары (при наличии)

1. Снимите нижнюю крышку переднего

бампера.

2. Дотянитесь рукой до задней стенки

переднего бампера.

3. Отсоедините от патрона провода

питания.

4.

Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.

5. Установите новый патрон лампы в

корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.

6. Присоедините к патрону провода

питания.

7.

Установите на место нижнюю
крышку переднего бампера.

7 79

Техническое обслуживание

ORBC070030

ORBC070031

Регулировка угла наклона фар

1. Докачайте шины до надлежащего

давления и снимите нагрузку с
автомобиля, за исключением води-
теля, запасной шины и инструмен-
тов.

2. Автомобиль необходимо устано-

вить на ровный пол.

3. Проведите вертикальные линии

(вертикальные линии, проходящие
через соответствующие центры
фар) и горизонтальную линию
(горизонтальная линия, проходящая
через центр фар) на экране.

4. При включенных фарах и аккумуля-

торной батареи в нормальном
состоянии направьте свет фар
таким образом, чтобы самая яркая
часть этого света падала на гори-
зонтальную и вертикальные линии.

5. Для направления ближнего света

фар влево или вправо поверните
отвёртку (1) по часовой или против
часовой стрелки. Для направления
ближнего света фар вверх или вниз
поверните отвёртку (1) по часовой
или против часовой стрелки.

Техническое обслуживание

80

7

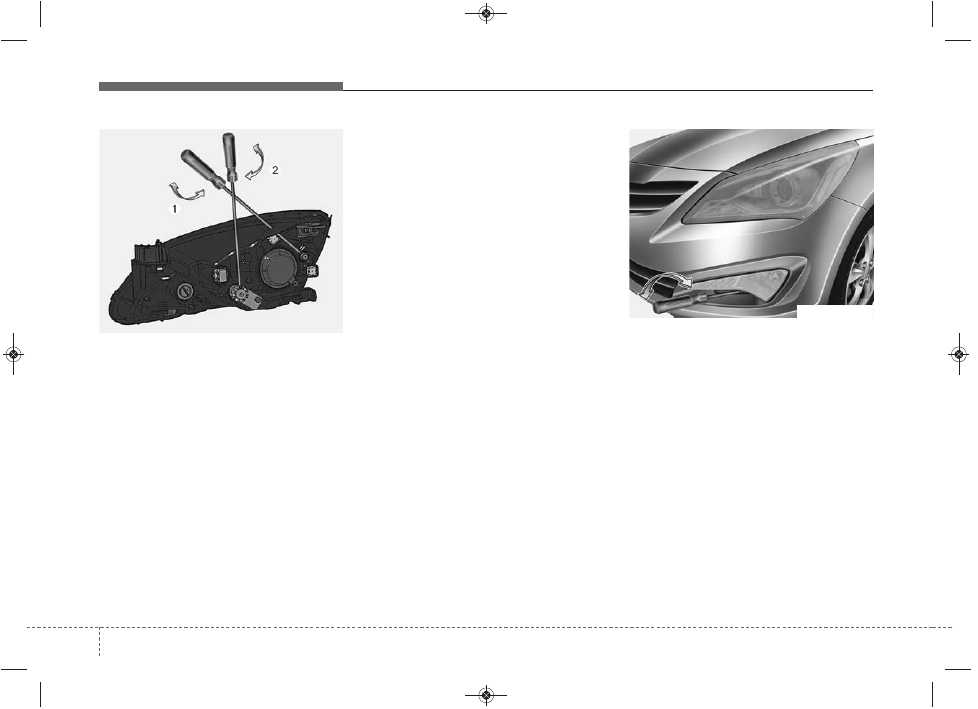

ORBR074077

ORBR074105

Регулировка положения

противотуманных фар
Положение противотуманных фар
регулируют аналогично положению
фар головного света. Регулируйте
положение противотуманных фар при
нормальном состоянии АКБ и проти-
вотуманных фар. Чтобы поднять или
опустить противотуманную фару, вра-
щайте отвертку (1) по часовой стрел-
ке или против часовой стрелки.

7 81

Техническое обслуживание

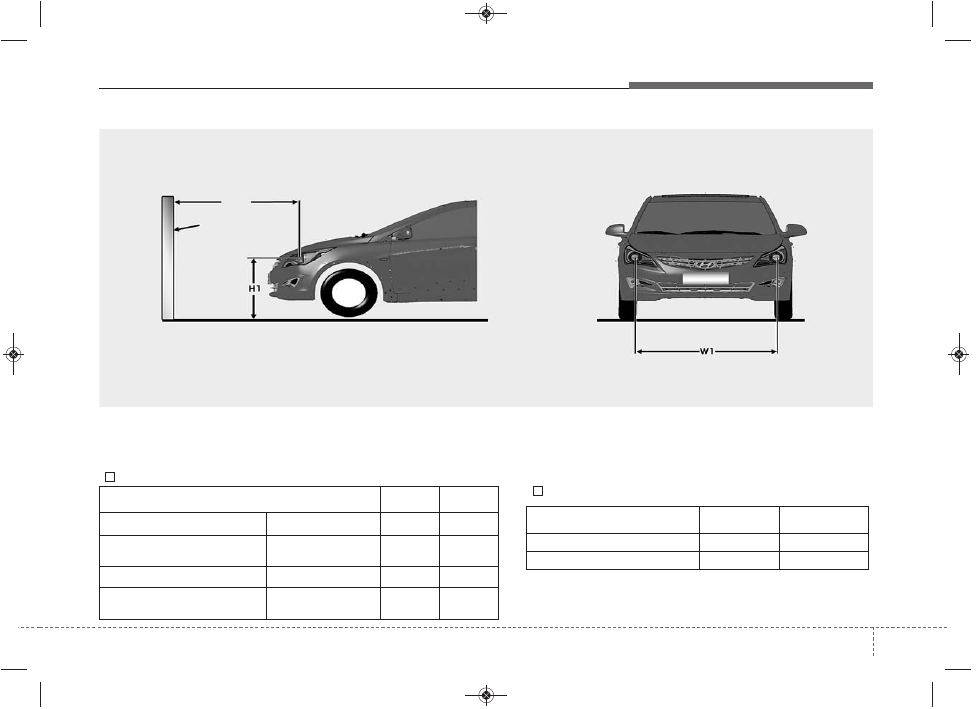

Состояние автомобиля

“H1”

“W1”

Разгруженный автомобиль

MFR

717

1,366

С водителем

ДВУХФУНКЦИО-

НАЛЬНЫЕ

710

1,366

Разгруженный автомобиль

MFR

708

1,371

С водителем

ДВУХФУНКЦИО-

НАЛЬНЫЕ

701

1,371

<Высота от уровня грунта>

<Расстояние между лампами>

H1: высота от грунта до центра лампы фары

W1: расстояние между центрами ламп фар

Контрольная точка

Состояние автомобиля

“H2”

“W2”

Разгруженный автомобиль

423

1,412

С водителем

416

1,412

ФАРА (БЛИЖНИЙ/ДАЛЬНИЙ СВЕТ: H1, W1)

ПРОТИВОТУМАННАЯ ФАРА

Экран

“H1”: БЛИЖНИЙ/ДАЛЬНИЙ СВЕТ ФАР

ORBR074104
