Hyundai Solaris (2012 год). Руководство - часть 93





7 67

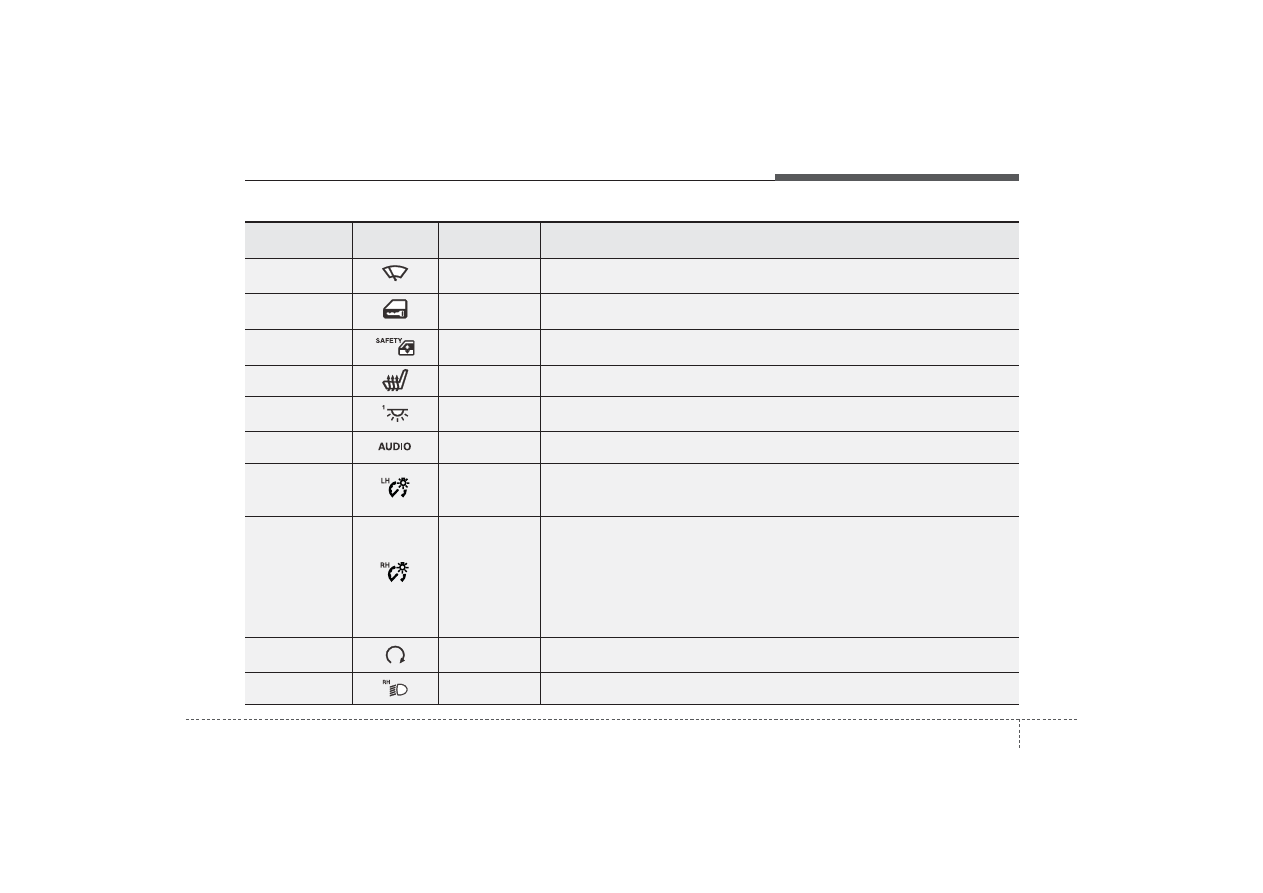

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

F/WPR

25A

Многофункциональный переключатель, двигатель стеклоочистителей ветрового
стекла

DOOR LOCK

20A

Реле блокировки/разблокирования дверей, реле разблокирования крышки, привод
блокировки двери водителя

SAFETY

P/WINDOW

25A

Модуль обеспечения безопасности стеклоподъемника в двери водителя

S/HEATER

15A

Выключатель на центральной приборной панели

ROOM1

10A

Комбинация приборов, модуль управления электрооборудованием кузова, модуль
управления кондиционера, освещение багажника, освещение салона

AUDIO

20A

Аудиосистема

TAIL LH

10A

Задние комбинированные фонари (левая сторона), фары (левая сторона), Лампа
подсветки номерного знака (левая/правая) (4-дверный кузов), лампа подсветки
номерного знака (5-дверный кузов)

TAIL RH

10A

Правая фара, задние комбинированные фонари (правая сторона), реостат,
переключатель устройства регулировки угла наклона, выключатель аварийной
световой сигнализации, аудиосистема, разъем AUX и USB, выключатель ESP,
комбинация приборов, многофункциональный переключатель (дистанционное
управление), переключатель кондиционера, выключатель устройства
предотвращения запотевания заднего стекла, модуль управления кондиционера,
выключатель обогревателя стеклоочистителей ветрового стекла, подсветка рычага
селектора ATM.

START

10A

Коробка предохранителей и реле E/R (реле 7), в моторном отсеке, выключатель
блокировки зажигания, датчик диапазонов автоматической коробки передач

H/LP RH

10A

Комбинация приборов, правая фара

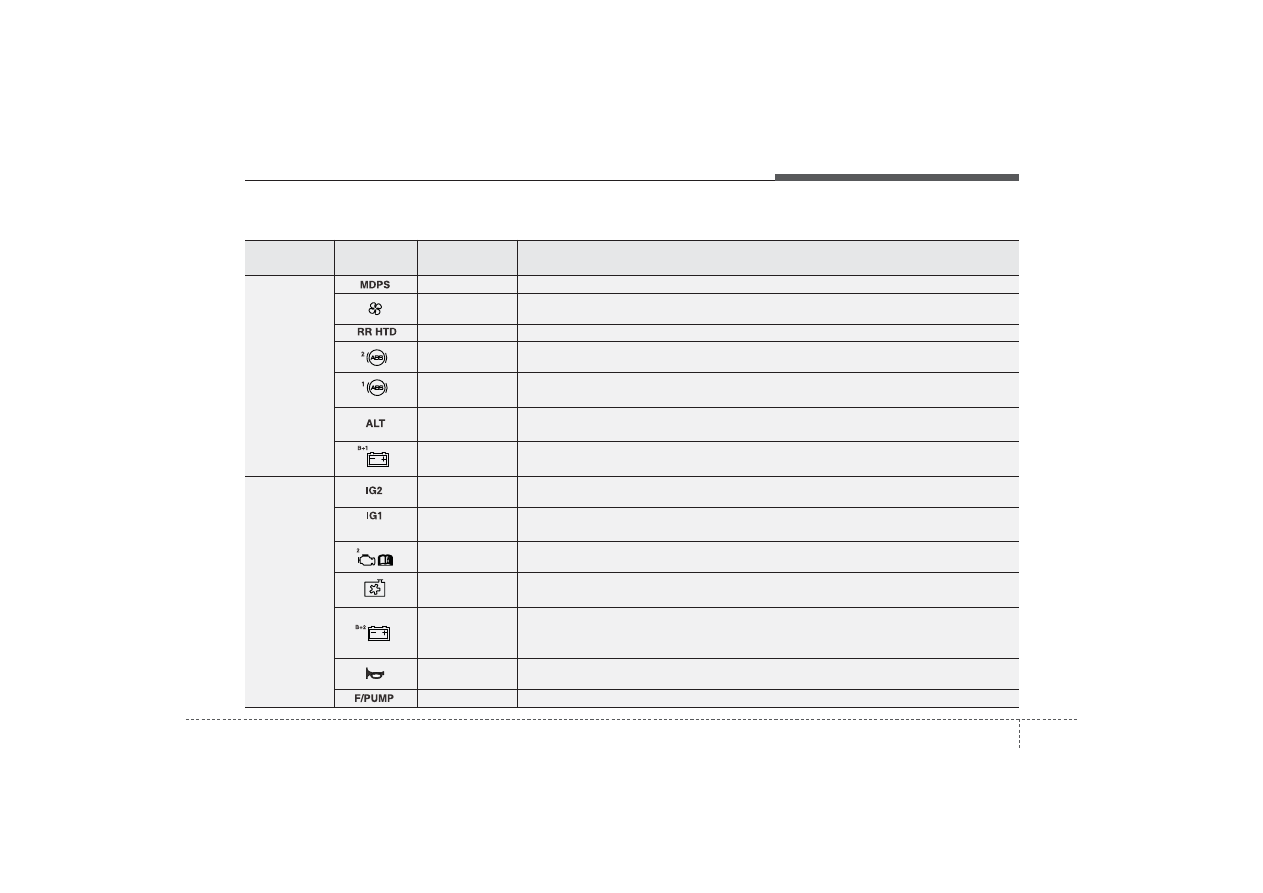

Техническое обслуживание

68

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

P/WDW LH

25A

Главный пульт управления стеклоподъемниками, переключатель задних
стеклоподъемников (левая сторона)

P/WDW RH

25A

Главный пульт управления стеклоподъемниками, переключатель задних
стеклоподъемников (правая сторона), переключатель стеклоподъемника
пассажирской двери

HTD MIRR

10A

Выключатель устройства предотвращения запотевания заднего стекла, привод
наружного зеркала заднего вида со стороны водителя/ пассажира

A/CON_2

10A

Модуль управления кондиционера (автомат.)

BLOWER_2

10A

Модуль управления двигателем, датчик включения вентилятора вентилятора,
резистор вентилятора

7 69

Техническое обслуживание

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

МУЛЬТИПРЕ-

ДОХРАНИ-

ТЕЛЬ

80A

Модуль управления EPS

40A

Реле 10 (реле вентилятора)

40A

I/P блок коммутации (реле устройства предотвращения запотевания заднего стекла)

40A

Модуль управления ABS, модуль управления ESP

40A

Модуль управления ABS, модуль управления ESP, универсальный диагностический
разъем

125A

Генератор, панель предохранителей и реле в моторном отсеке (мультипредохранители
F1~F5, предохранитель F20)

50A

I/P блок коммутации (Предохранитель разъема питания: F35/F36, предохранитель:
F12~F15, реле габаритных огней)

ПРЕДО-

ХРАНИТЕЛЬ

50A

Реле 7 (реле запуска), реле 6 (реле кнопки запуска (IG2)), замок зажигания

40A

Реле 2 (реле кнопки запуска (ACC)), реле 9 (реле кнопки запуска (IG2)), замок
зажигания

30A

Реле 1 (системы управлеиня двигателем), предохранитель F25

40A

Реле 3 (реле вентилятора (низкие обороты)), Реле 8 (реле вентилятора (высокие
обороты))

50A

I/P блок коммутации (Реле: стеклоподъемник, аварийная световая сигнализация,
блокировка/разблокирование дверей, разблокирование крышки багажника,
предохранители: F23~F25, F31, F32))

10A

Реле 5 (Реле звукового сигнала)

15A

Реле 2 (Реле топливного насоса)

Панель плавких предохранителей в моторном отсеке

Техническое обслуживание

70

7

Описание

Символ

Номинальный ток

предохранителя

Защищаемый элемент

ПРЕДО-

ХРАНИТЕЛЬ

10A

Реле 4 (Реле кондиционера)

15A

Модуль управления двигателем, модуль управления коробкой передач ¹ #1~4,
регулирующий клапан подачи масла, Реле 12 (реле топливного насоса

10A

Модуль управления двигателем, датчик положения распределительного вала,
электромагнитный клапан управления продувкой, датчик кислорода (вверх/вниз),
модуль иммобилайзера, Реле 3 (реле вентилятора (низкие обороты)), Реле 4 (Реле
кондиционера), Реле 8 (реле вентилятора (высокие обороты))

10A

Модуль управления коробкой передач

10A

Модуль управления коробкой передач, датчик диапазонов автоматической
трансмиссии, комбинация приборов, модуль управления электрооборудованием
кузова, задние комбинированные фонари вая/правая сторона)

INJECTOR
