Электросхемы. Система зарядки без AMS - Hyundai Solaris

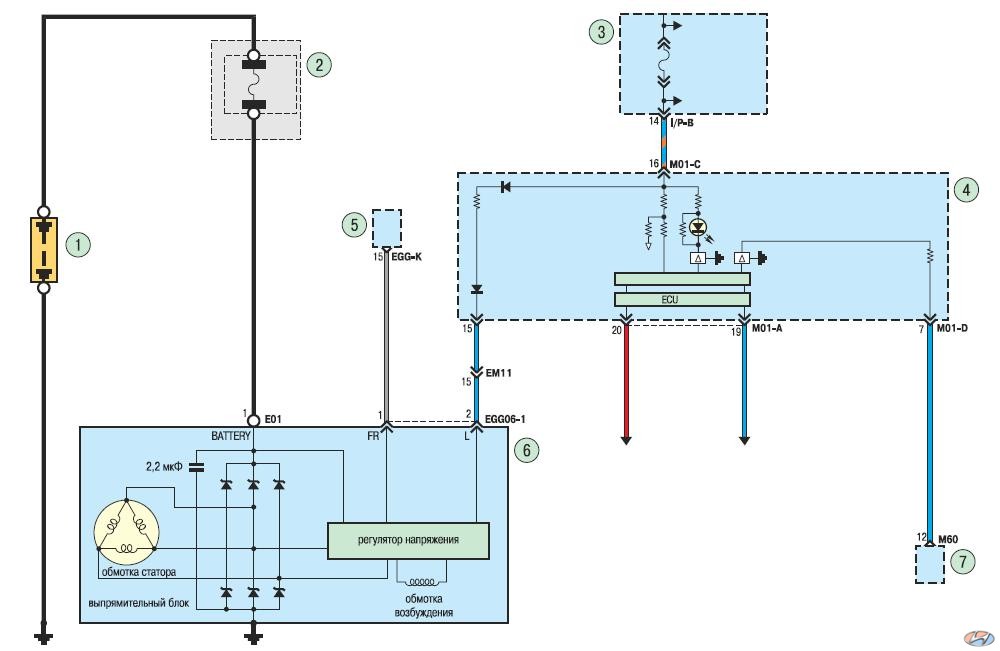

Схема 5. Система зарядки без AMS: 1 – аккумуляторная батарея; 2 – монтажный блок в моторном отсеке; 3 – монтажный блок в салоне автомобиля; 4 – комбинация приборов; 5 – электронный блок управления двигателем; 6 – генератор; 7 – модуль управления подушками безопасности.
