Особенности устройства системы отопления - Hyundai Solaris

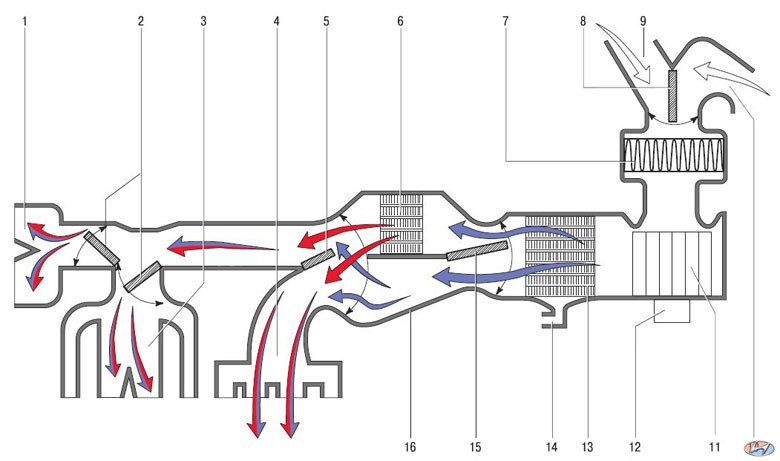

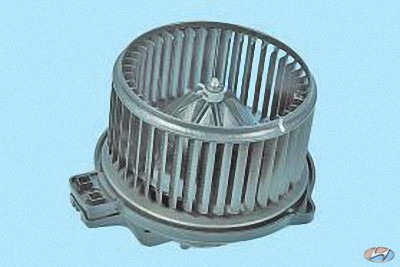

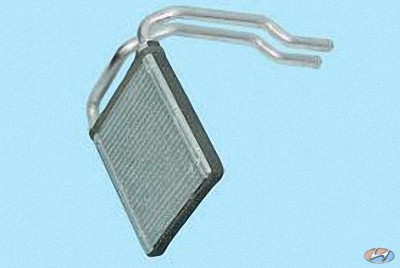

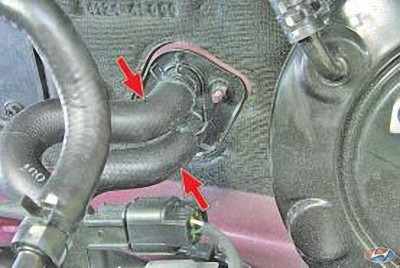

На автомобиле установлен отопитель салона жидкостного типа. Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке. Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов. Рис. 1. Принципиальная схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции салона: 1 – сопла обдува стекла ветрового окна; 2 – заслонки распределения воздушных потоков к соплам обдува стекла ветрового окна и панели приборов; 3 – сопла панели приборов; 4 – воздуховоды обогрева зоны ног водителя и переднего пассажира; 5 – заслонка распределения воздушных потоков к соплам панели приборов и воздуховодам обогрева зоны ног водителя и переднего пассажира; 6 – радиатор отопителя; 7 – салонный воздушный фильтр; 8 – заслонка системы рециркуляции воздуха; 9 – короб воздухопритока; 10 – воздухозаборник в салоне автомобиля; 11 – крыльчатка воздухонагнетателя; 12 – электродвигатель воздухонагнетателя; 13 – испаритель кондиционера; 14 – дренажное отверстие для слива конденсата; 15 – заслонка регулятора температуры; 16 – корпус блока системы отопления и кондиционирования Основные узлы отопителя (рис. 1):
