Снятие и установка облицовки тоннеля пола - Hyundai Solaris
Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовая головка «на 10».
ПРИМЕЧАНИЕ
Показаны снятие и установка облицовки тоннеля пола на автомобиле с механической коробкой передач. Приемы снятия и установки облицовки тоннеля пола на автомобиле с автоматической коробкой передач аналогичны.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

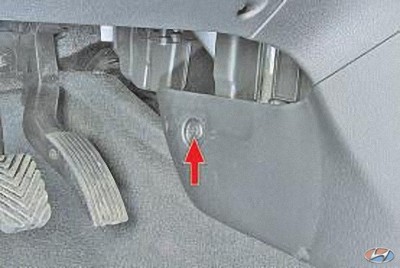

2. Выверните фиксатор пистона крепления левой передней части облицовки тоннеля пола…

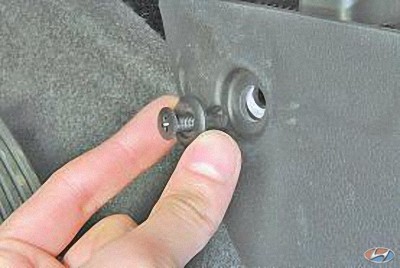

3. …и извлеките пистон. Аналогично выверните фиксатор и извлеките пистон крепления правой передней части облицовки тоннеля пола.

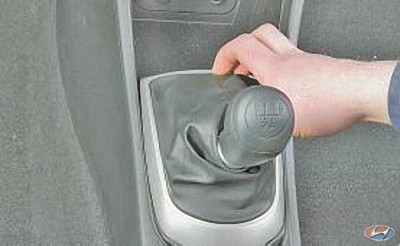

4. Аккуратно подденьте край рамки чехла рычага управления коробкой передач…

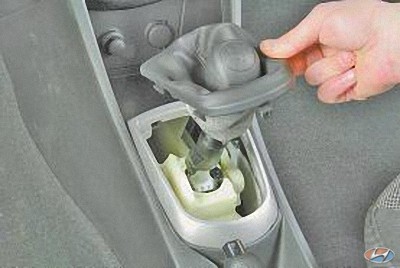

5. …и снимите рамку, преодолевая упругое сопротивление ее фиксаторов.

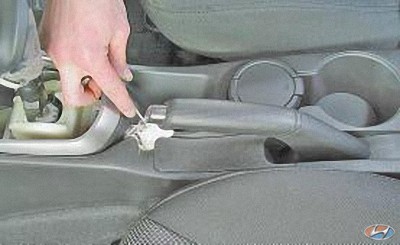

6. Подденьте отверткой накладку прорези рычага стояночного тормоза…

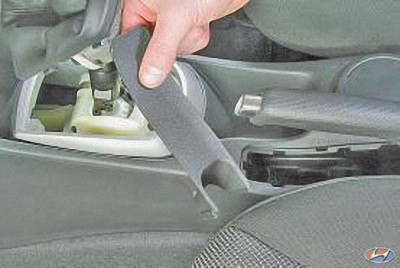

7. …и, преодолевая сопротивление фиксаторов крепления, снимите накладку.

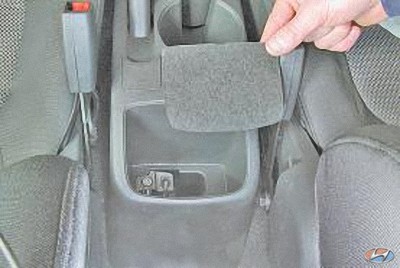

8. Извлеките декоративную вставку из ниши задней части облицовки тоннеля пола.

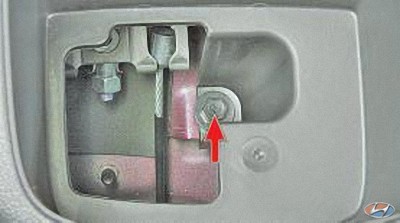

9. Выверните болт крепления облицовки тоннеля пола к кузову.

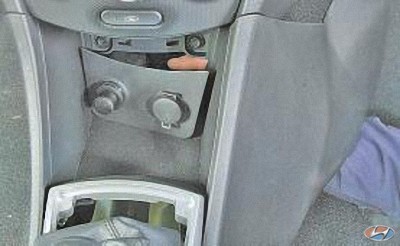

10. Преодолевая сопротивление фиксаторов, отведите накладку облицовки тоннеля пола с блоком прикуривателя и розеткой 12 В для подключения дополнительного электрооборудования.
ПРИМЕЧАНИЕ

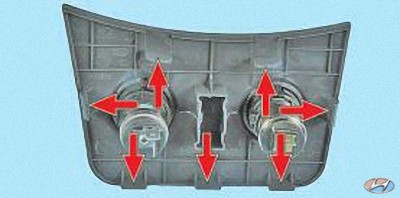

Так расположены фиксаторы крепления накладки облицовки тоннеля пола с блоком прикуривателя и розеткой на 12 В для подключения дополнительного электрооборудования.

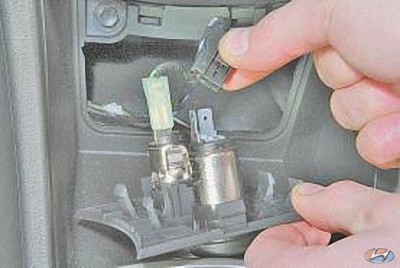

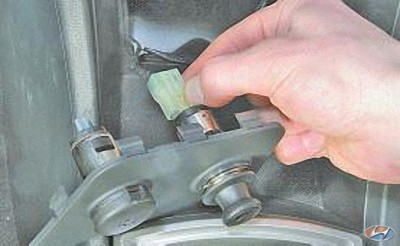

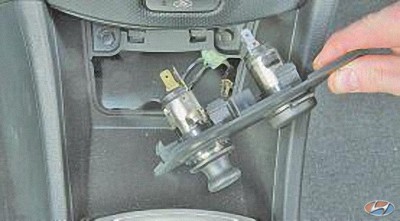

11. Отожмите фиксатор крепления колодки жгута проводов розетки для подключения дополнительного электрооборудования…
12. …и отсоедините колодку от разъема розетки.

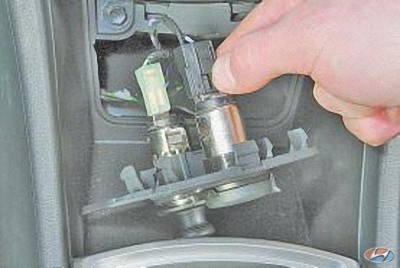

13. Отсоедините колодку жгута проводов прикуривателя…
14. …и снимите накладку облицовки тоннеля пола с блоком прикуривателя и розеткой.

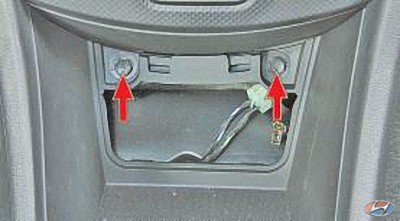

15. Выверните два болта крепления облицовки тоннеля пола к панели приборов.

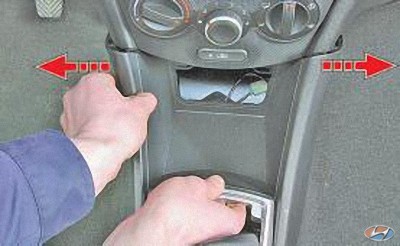

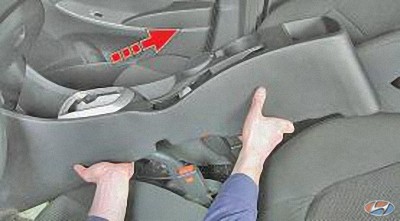

16. Разведите в стороны переднюю часть облицовки тоннеля пола…

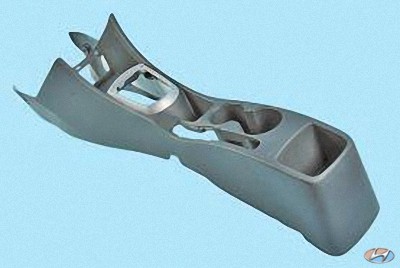

17. …потяните облицовку вверх и назад и, преодолевая сопротивление фиксаторов крепления, снимите облицовку с автомобиля.
ПРИМЕЧАНИЕ

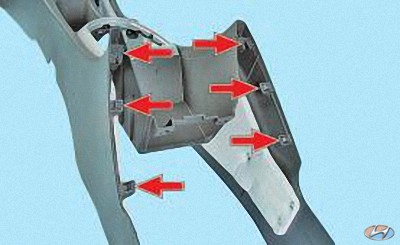

Так расположены фиксаторы крепления передней части облицовки тоннеля пола к панели приборов.
18. Установите облицовку тоннеля пола и все снятые детали в порядке, обратном снятию.
