Hyundai Solaris. Снятие и установка деталей шатунно-поршневой группы

5. Поверните коленчатый вал так, чтобы снимаемый поршень оказался в нижней мертвой точке (НМТ).

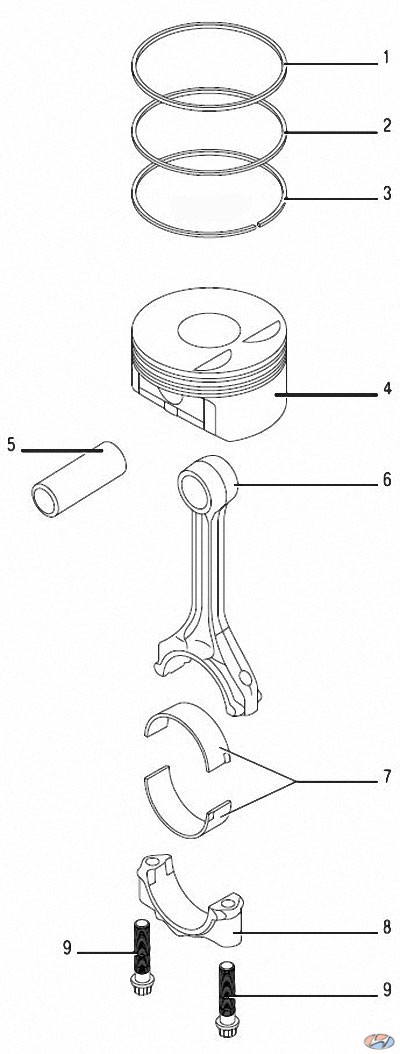

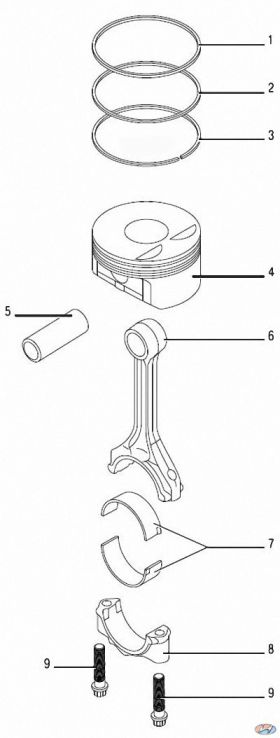

1 – верхнее компрессионное кольцо; 2 – нижнее компрессионное кольцо; 3 – маслосъемное кольцо; 4 – поршень; 5 – поршневой палец; 6 – шатун; 7 – шатунные вкладыши; 8 – крышка шатуна; 9 – болты крепления крышки шатуна

6. Отверните два болта 9 (рис. 1) крепления крышки шатуна.

7. Снимите крышку шатуна. Если снятие крышки затруднено, предварительно строньте ее несильными ударами молотка.

ПРЕДУПРЕЖДЕНИЕ

Номер цилиндра выбит на боковой поверхности крышки. Крышки обрабатываются в сборе с шатуном, поэтому они не взаимозаменяемы. Промаркируйте шатун и крышку шатуна номером цилиндра, чтобы не перепутать их при сборке.

8. Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.

ПРИМЕЧАНИЯ

Если предполагается снять поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.

9. Выньте вкладыши из шатуна и из его крышки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

10. При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя их замки.

ПРЕДУПРЕЖДЕНИЕ

Не разводите замки поршневых колец больше, чем это требуется для их снятия. В противном случае возможны нарушение геометрии или даже поломка колец.

11. Выпрессуйте поршневой палец из верхней головки шатуна и снимите поршень с шатуна.

ПОЛЕЗНЫЙ СОВЕТ

Пометьте детали. Если детали не повреждены и мало изношены, их можно использовать, установив на прежние места.
