Снятие, дефектовка и установка маховика двигателя - Hyundai Solaris
Маховик снимают для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода маховика и для шлифования поверхности под ведомый диск сцепления.
Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, торцовая головка «на 19», большая отвертка.
1. Снимите коробку передач (см. Снятие и установка механической коробки передач; Снятие и установка автоматической коробки передач) и сцепление (см. Снятие и установка сцепления).

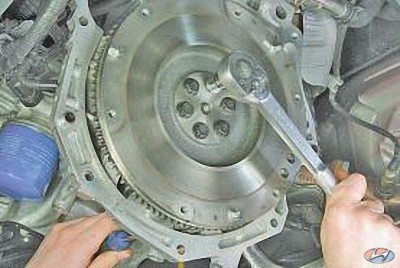

2. Выверните шесть болтов крепления маховика, удерживая маховик от проворачивания с помощью отвертки или монтажной лопатки.
ПРИМЕЧАНИЕ
Маховик может быть установлен на коленчатый вал только в определенном положении, так как одно из отверстий в маховике и одно из отверстий коленчатого вала расположены асимметрично (с угловым смещением)…

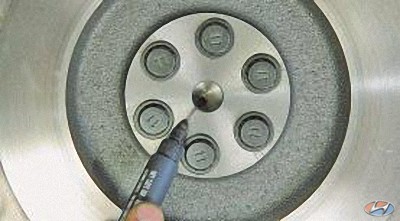

…поэтому для облегчения установки маховика рекомендуем пометить взаимное расположение деталей.

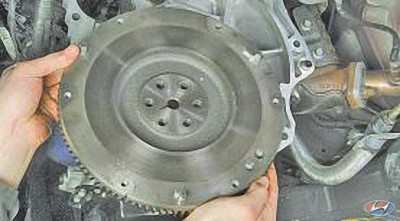

3. Снимите маховик.

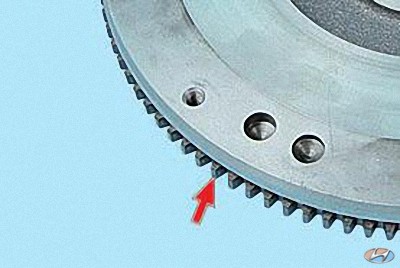

4. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

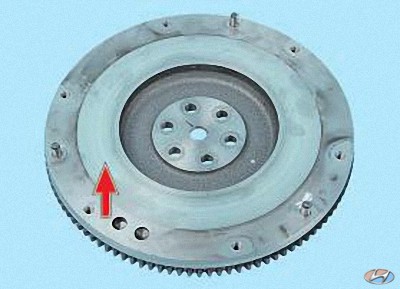

5. Замените маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала появились риски и задиры.
6. Проверить и прошлифовать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,15 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, слой снимаемого металла не должен быть больше 0,3 мм.
7. Установите маховик и все снятые узлы в последовательности, обратной снятию. Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затяните болты равномерно крест-накрест моментом 71,5–75,5 Н·м.
