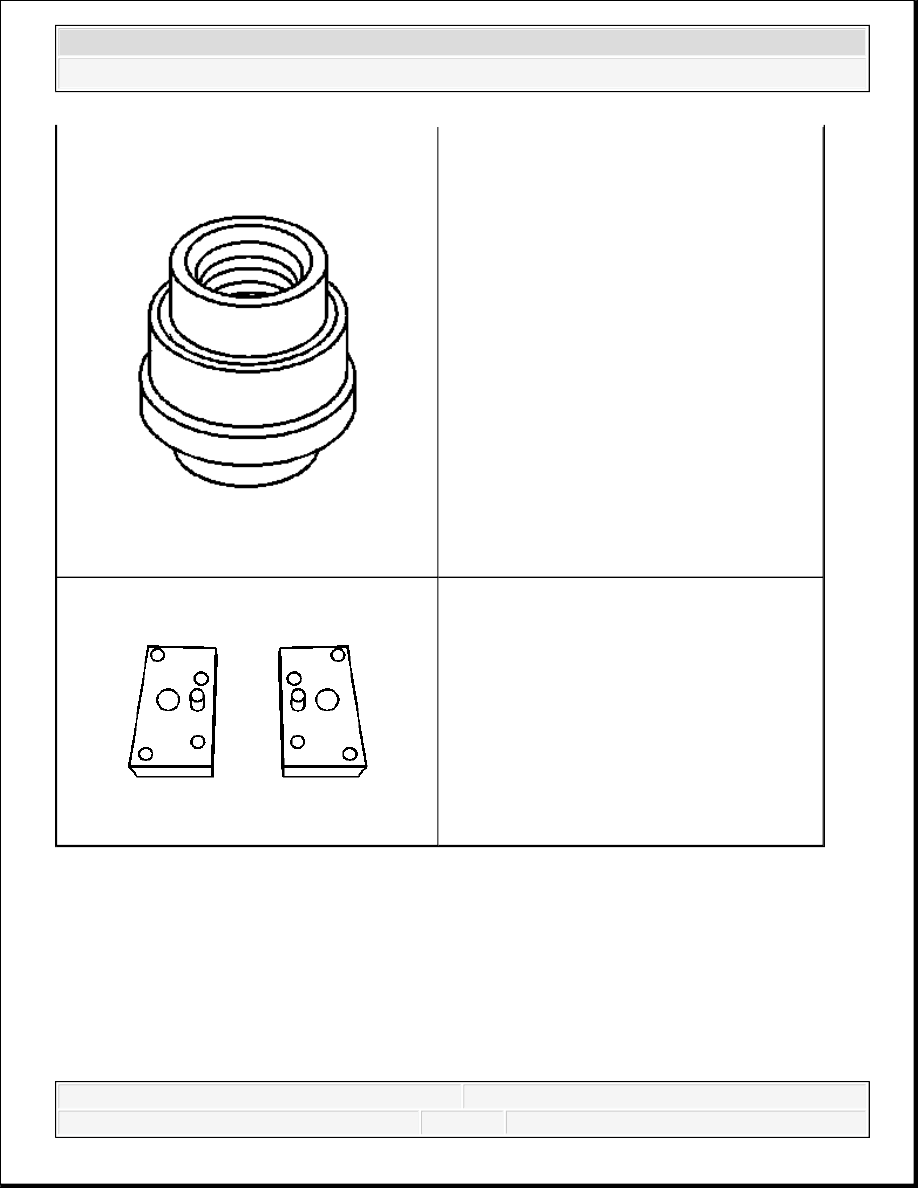

J 45222-10

Axle Housing Spreader Adapters

J 45232

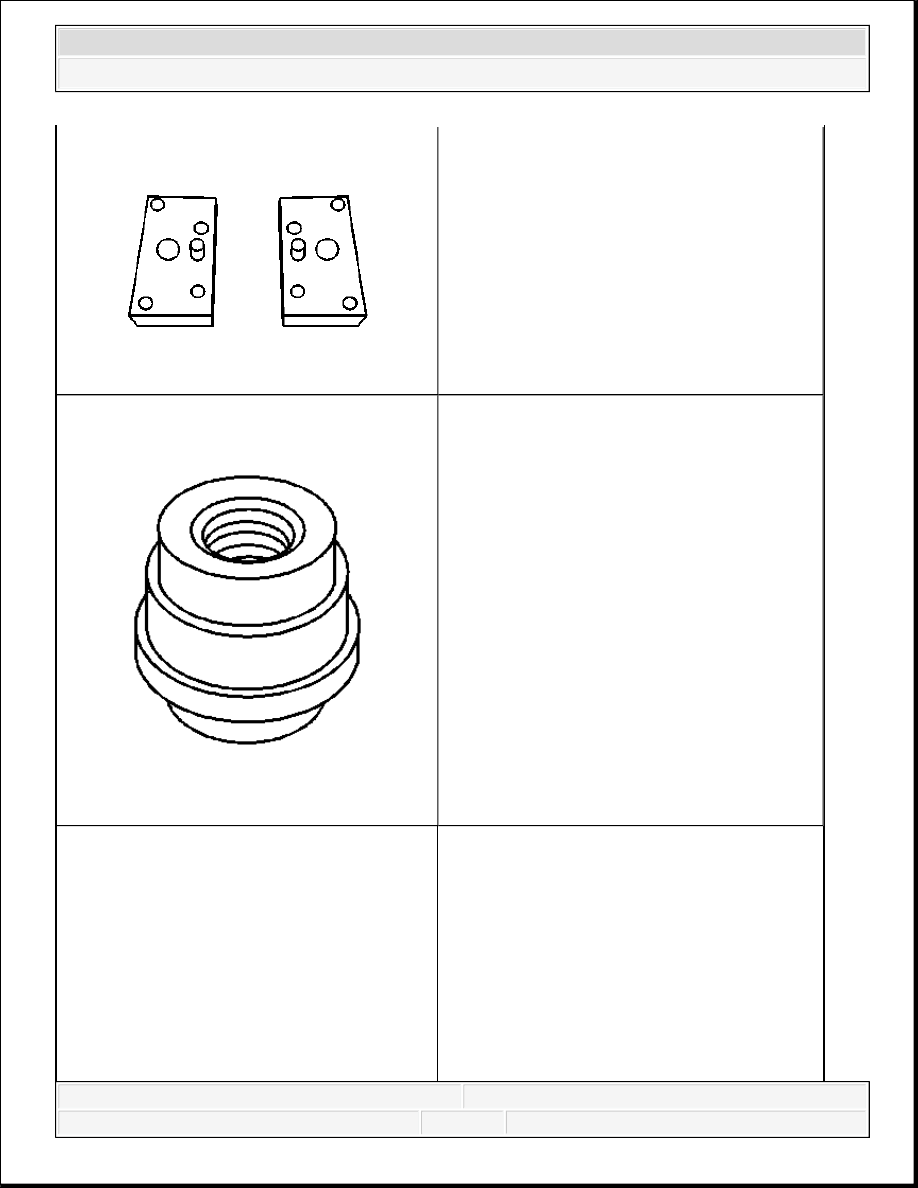

Differential Bearing Adjuster Needle Bearing

Replacer - LH

J 45233

Differential Bearing Adjuster Needle Bearing



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



Replacer - RH

J 45935

Holding Fixture



2007 Hummer H3

2007 Driveline/Axle Front Drive Axle - H3



2007 Driveline/Axle

Rear Drive Axle - H3

SPECIFICATIONS

AXLE PRELOAD AND BACKLASH SPECIFICATIONS

Axle Preload and Backlash Specifications

DIFFERENTIAL ADJUSTMENT SHIM SPECIFICATIONS

Differential Adjustment Shims Specifications

Application

Specification

Metric

English

Backlash

0.08-0.25 mm

0.003-0.010 in

Backlash, Preferred

0.13-0.18 mm

0.005-0.007 in

Pinion and Differential Case Bearing Preload, New
Bearings

2.8-4.5 N.m

25-40 lb in

Pinion and Differential Case Bearing Preload, Used
Bearings

1.7-3.4 N.m

15-30 lb in

Pinion Bearing Preload, New Bearings

1.7-3.4 N.m

15-30 lb in

Pinion Bearing Preload, Used Bearings

1.1-2.3 N.m

10-20 lb in

Number of Notches

Specification

Inside

Outside

Metric

English

0

3

1.016 mm

0.040 in

0

4

1.067 mm

0.042 in

0

5

1.118 mm

0.044 in

1

1

1.168 mm

0.046 in

1

2

1.219 mm

0.048 in

1

3

1.270 mm

0.050 in

1

4

1.321 mm

0.052 in

1

5

1.372 mm

0.054 in

2

1

1.422 mm

0.056 in

2

2

1.473 mm

0.058 in

2

3

1.524 mm

0.060 in

2

4

1.575 mm

0.062 in



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3





2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SEALERS, ADHESIVES AND LUBRICANTS

2

5

1.626 mm

0.064 in

3

1

1.676 mm

0.066 in

3

2

1.727 mm

0.068 in

3

3

1.778 mm

0.070 in

3

4

1.829 mm

0.072 in

3

5

1.880 mm

0.074 in

4

1

1.930 mm

0.076 in

4

2

1.981 mm

0.078 in

4

3

2.032 mm

0.080 in

4

4

2.083 mm

0.082 in

4

5

2.134 mm

0.084 in

5

1

2.184 mm

0.086 in

5

2

2.235 mm

0.088 in

5

3

2.286 mm

0.090 in

5

4

2.337 mm

0.092 in

5

5

2.388 mm

0.094 in

6

1

2.438 mm

0.096 in

6

2

2.489 mm

0.098 in

6

3

2.540 mm

0.100 in

Application

Specification

Metric

English

Bearing Cap Bolt

75 N.m

55 lb ft

Brake Line Retainer Bolt

20 N.m

15 lb ft

Differential Housing Cover Bolt

25 N.m

18 lb ft

Disc Brake Backing Plate Bolt

135 N.m

100 lb ft

Fill/Drain Plug

33 N.m

24 lb ft

Park Brake Cable to Leaf Spring Bolt

20 N.m

18 lb ft

Pinion Shaft Lock Bolt

25 N.m

18 lb ft

Ring Gear Bolt

120 N.m

89 lb ft

Wheel Speed Sensor Bolt

18 N.m

13 lb ft
