Hummer H3. Manual - part 922

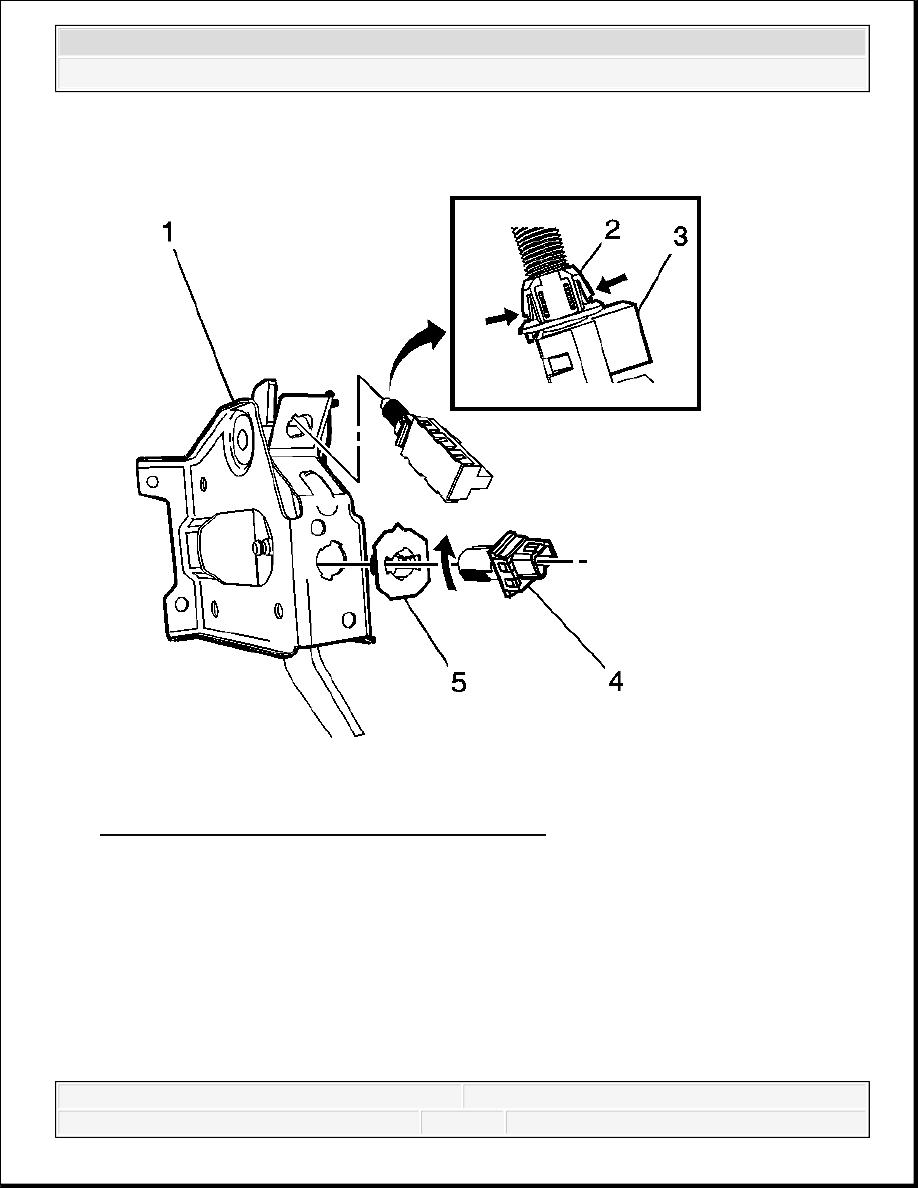

Fig. 17: Exploded View Of Clutch Release Switch
Courtesy of GENERAL MOTORS CORP.

2. Push the clutch pedal position switch retaining plate locking tabs (2) inward toward each

other to release.

3. Remove the clutch pedal position switch (3) from the clutch pedal assembly (1).

Installation Procedure



2007 Hummer H3

2007 TRANSMISSION Clutch - H3



Fig. 18: Exploded View Of Clutch Release Switch
Courtesy of GENERAL MOTORS CORP.

1. Slide the clutch pedal position switch (3) with retaining plate (2) into the clutch pedal

bracket (1), until the locking tabs (2) are fully engaged.



2007 Hummer H3

2007 TRANSMISSION Clutch - H3

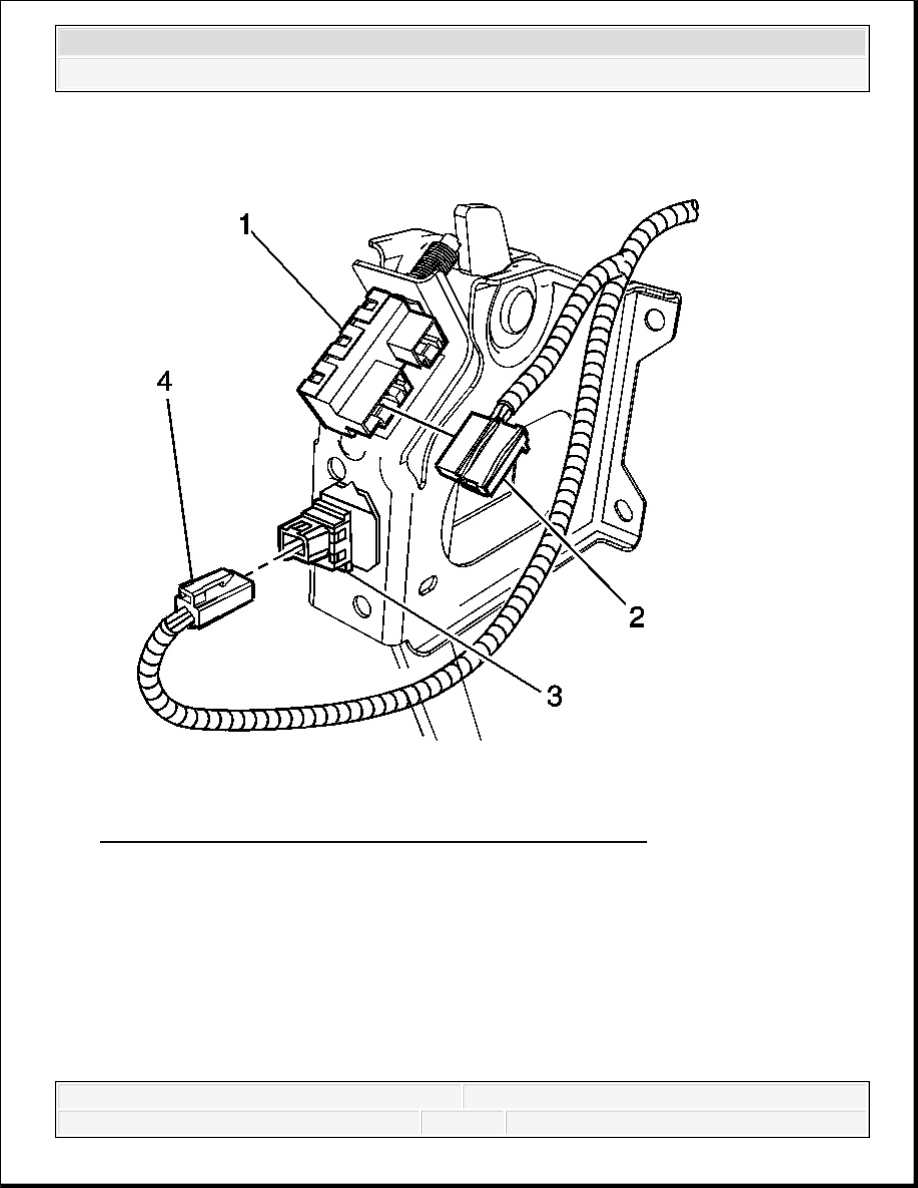

Fig. 19: View Of Clutch Release Switch Electrical Connector
Courtesy of GENERAL MOTORS CORP.

2. Connect the electrical connector (2) to the clutch pedal position switch (1).

3. Complete the following in order to adjust the clutch pedal position switch (1).

1. Push the switch fully into the bracket, allowing the switch to ratchet in the retaining

plate.

2. Depress the clutch pedal all the way to the floor.

CLUTCH PILOT BEARING REPLACEMENT



2007 Hummer H3

2007 TRANSMISSION Clutch - H3



Tools Required

J 43276 Clutch Pilot Bearing Remover

J 45949 Pilot Bearing and Flywheel Locator Installer

Removal Procedure

1. Remove the Flywheel. Refer to Engine Flywheel Replacement (w/Automatic

Transmission) .

NOTE:

When using the J 43276 Clutch Pilot Bearing Remover, always
secure the J 43276-1 Clutch Pilot Bearing Remover tool body using
a wrench. Do not allow the J 43276-1 tool body to rotate. Failing to
do so causes damage to the J 43276-1 tool body.



2007 Hummer H3

2007 TRANSMISSION Clutch - H3
