Hummer H3. Manual - part 883

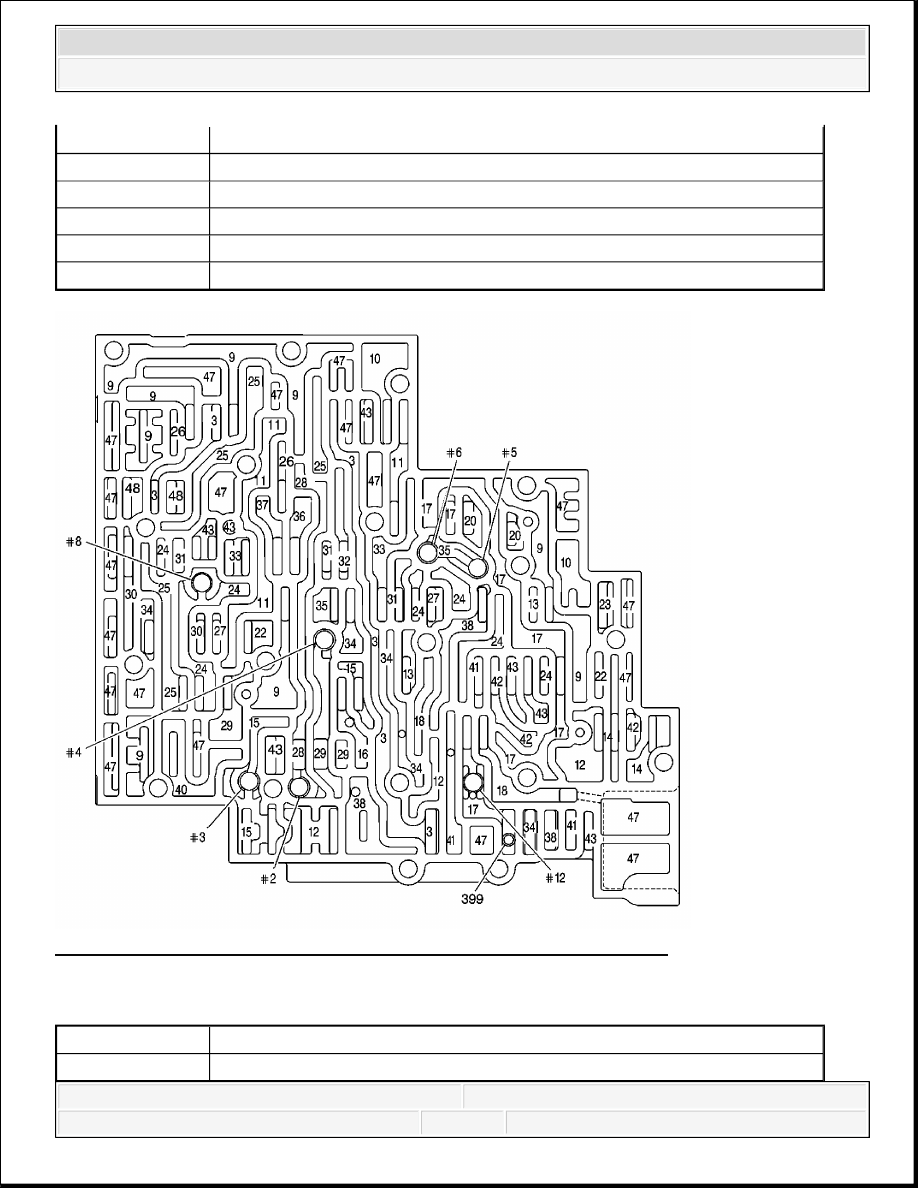

Fig. 506: Identifying Control Valve Body Fluid Passages (Case Side)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 506

Exhaust

44

Orificed Exhaust

44

Orificed Exhaust

47

Void

48

Regulated Apply

48

Regulated Apply

Callout

Component Name

#2

Checkball (61)



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



#3

Checkball (61)

#4

Checkball (61)

#5

Checkball (61)

#6

Checkball (61)

#8

Checkball (61)

#12

Checkball (61)

3

Line

3

Line

3

Line

3

Line

3

Line

3

Line

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

10

Filtered Actuator Feed

10

Filtered Actuator Feed

11

Torque Signal

11

Torque Signal

11

Torque Signal

11

Torque Signal

12

PR

12

PR

12

PR

13

D4-3-2

13

D4-3-2

14

Lo/Reverse

14

Lo/Reverse

15

Reverse

15



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Reverse

15

Reverse

16

Reverse Input (Rev. Clutch)

17

D4

17

D4

17

D4

17

D4

17

D4

17

D4

17

D4

18

Forward Clutch Feed

18

Forward Clutch Feed

20

Accumulator

20

Accumulator

22

Signal A

22

Signal A

23

Signal B

24

2nd

24

2nd

24

2nd

24

2nd

24

2nd

24

2nd

24

2nd

25

2nd Clutch

25

2nd Clutch

25

2nd Clutch

25

2nd Clutch

25

2nd Clutch

25

2nd Clutch

26

C.C. Signal

26

C.C. Signal

27

3-4 Signal

27

3-4 Signal

28

3rd Accumulator

28



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



3rd Accumulator

29

3-4 Clutch

29

3-4 Clutch

29

3-4 Clutch

30

4th Signal

30

4th Signal

31

Servo Feed

31

Servo Feed

31

Servo Feed

32

4th

33

3-4 Accumulator

33

3-4 Accumulator

34

D3

34

D3

34

D3

34

D3

34

D3

35

Overrun

35

Overrun

36

Overrun Clutch Feed

37

Overrun Clutch

38

D2

38

D2

38

D2

40

3-2 Signal

41

Lo

41

Lo

41

Lo

42

Lo/1st

42

Lo/1st

42

Lo/1st

43

Exhaust

43

Exhaust

43

Exhaust

43

Exhaust

43



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3
