8. Install the pump cover to case gasket (6).

9. Install the oil pump assembly (4) into the case and align all holes properly.

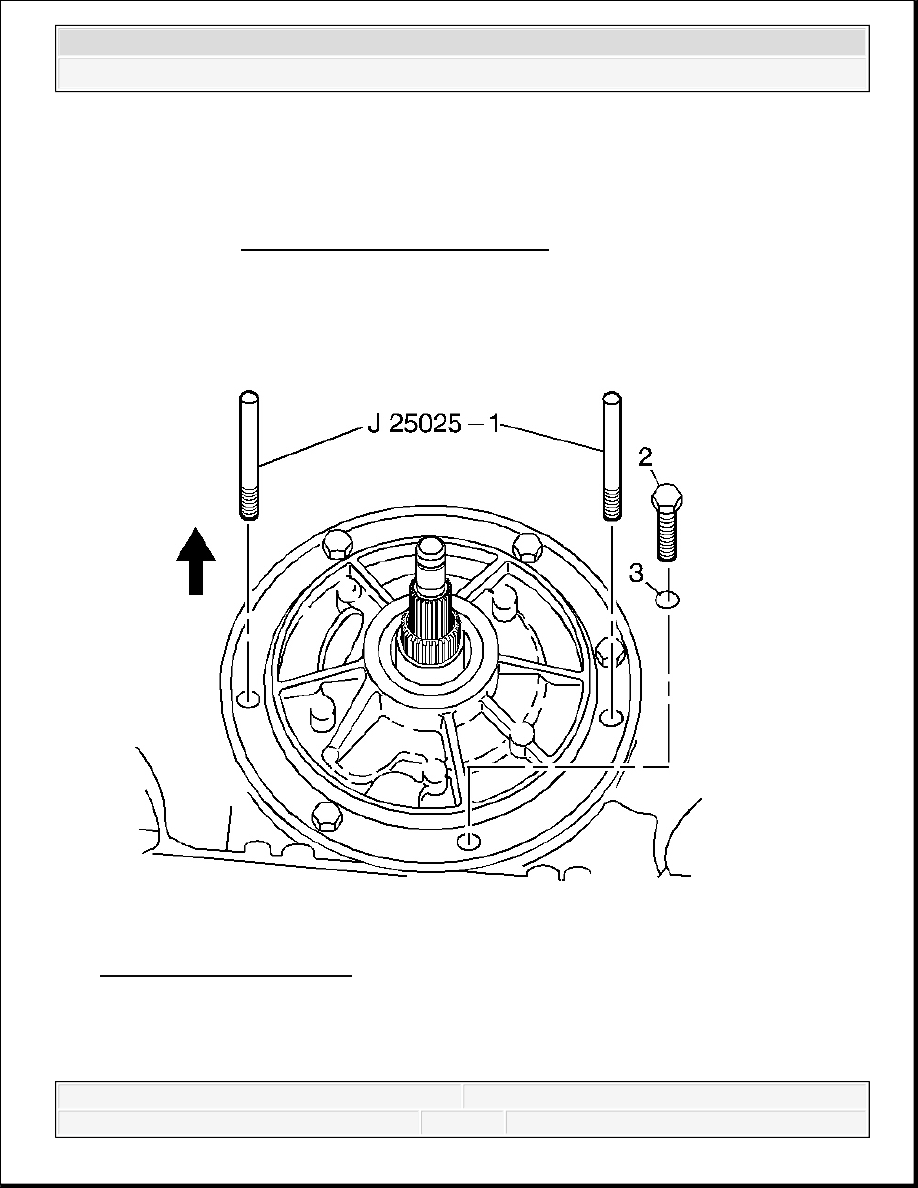

Fig. 405: View Of J 25025-1
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: The oil pump to case seal is installed after the oil pump

assembly, during torque converter installation. Refer to
Converter Housing Installation.

IMPORTANT: The pump to case bolt O-ring seals (3) must be replaced.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



10. Install the pump to case bolts (2) with new O-ring seals (3).

Tighten: Tighten the bolts to 29 N.m (21 lb ft).

11. Remove the J 25025-1 .

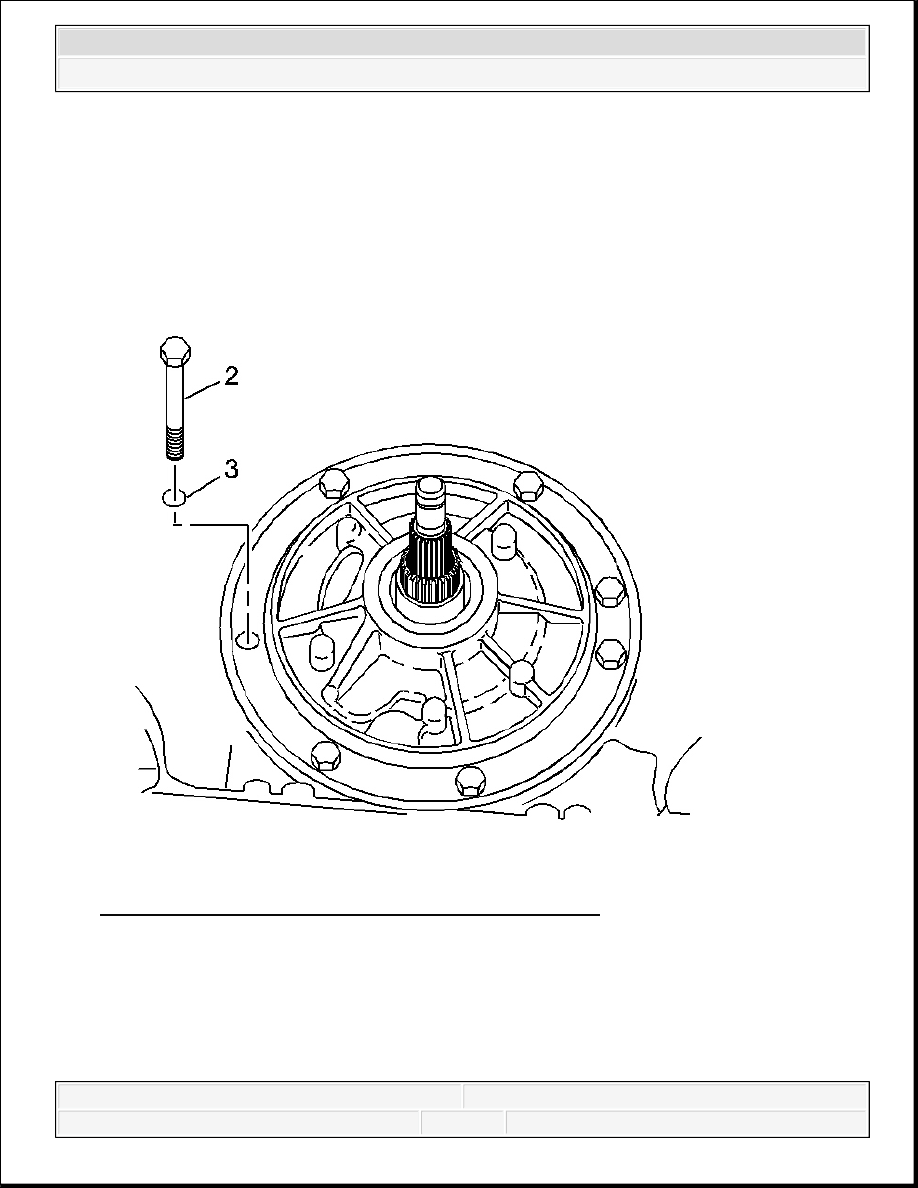

Fig. 406: Locating Pump To Case Bolts & O-Ring Seals
Courtesy of GENERAL MOTORS CORP.

12. Install the remaining pump to case bolts (2) and O-ring seals (3), in the holes where the J

25025-1 were.

Tighten: Tighten the bolts to 29 N.m (21 lb ft).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



TRANSMISSION END PLAY CHECK

Tools Required

J 25022 End Play Fixture Adapter. See Special Tools.

J 34725 End Play Checking Adapter. See Special Tools.

J 43205 End Play Fixture Adapter (300 mm). See Special Tools.

J 24773-A Oil Pump Remover. See Special Tools.

J 8001 Dial Indicator Set

J 25025-7A Dial Indicator Post. See Special Tools.

Check Procedure



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

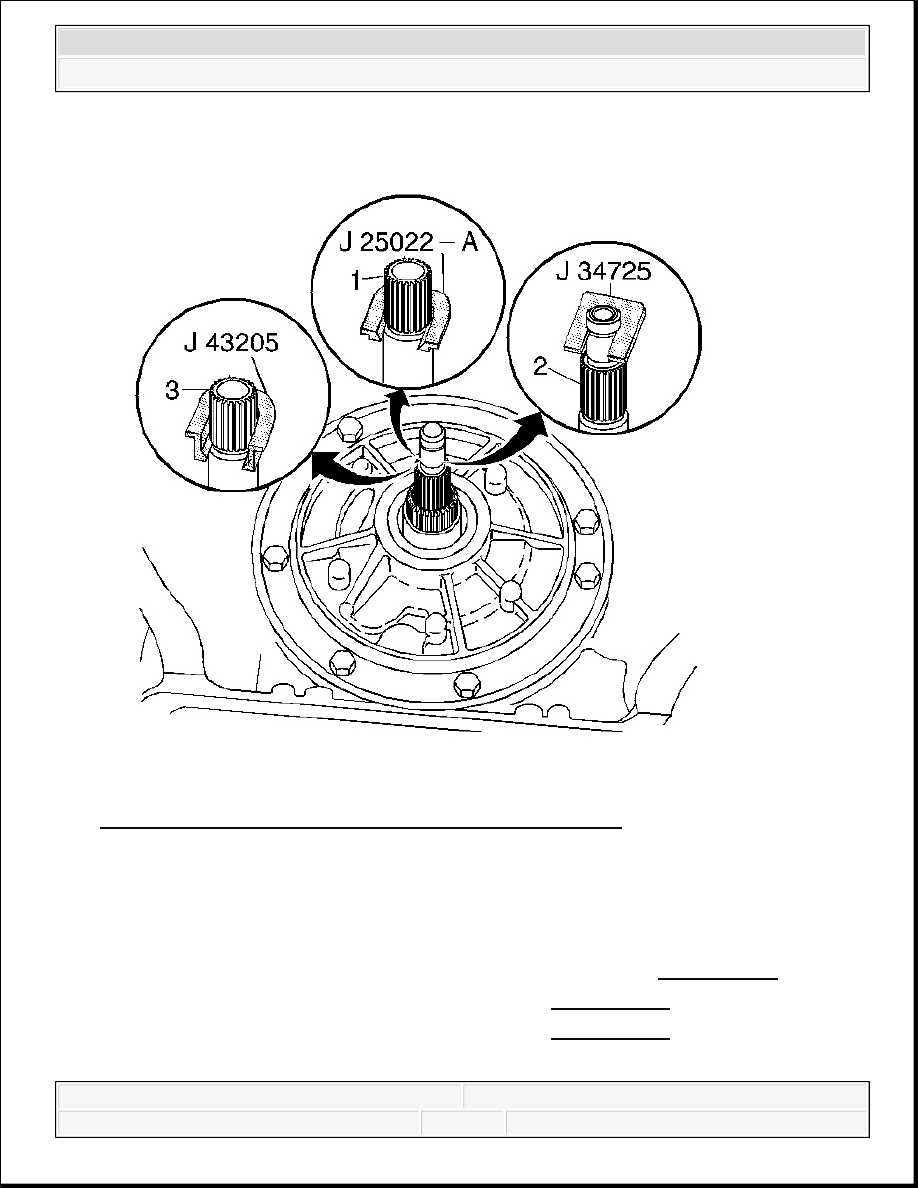

Fig. 407: Identifying Different End Play Fixture Adapters
Courtesy of GENERAL MOTORS CORP.

1. Install an end play fixture adapter.

Use J 25022 for a 245 mm and 258 mm turbine shaft (1). See Special Tools.

Use J 34725 for a 298 mm turbine shaft (2). See Special Tools.

Use J 43205 for a 300 mm turbine shaft (3). See Special Tools.

IMPORTANT: Torque converter size is model dependent.
