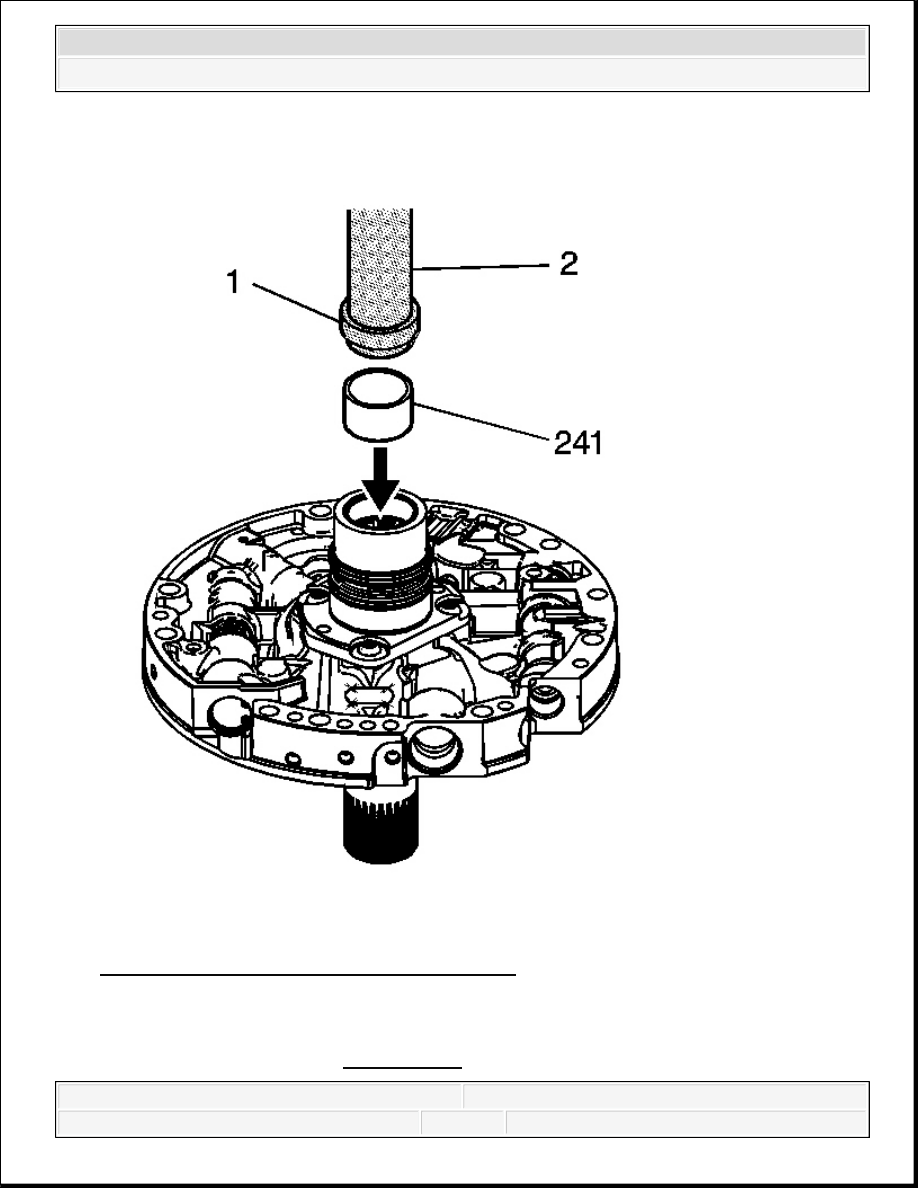

Fig. 394: Installing Stator Shaft Rear Bushing
Courtesy of GENERAL MOTORS CORP.

2. Using the J 34196-2 (1) which is part of kit J 34196-B and the J 8092 (2), install the stator

shaft rear bushing (241). See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



OIL PUMP COVER ASSEMBLE

Tools Required

J 38735-3 Pusher. See Special Tools.

J 39855 Stator Shaft Seal Installer. See Special Tools.

Assembly Procedure

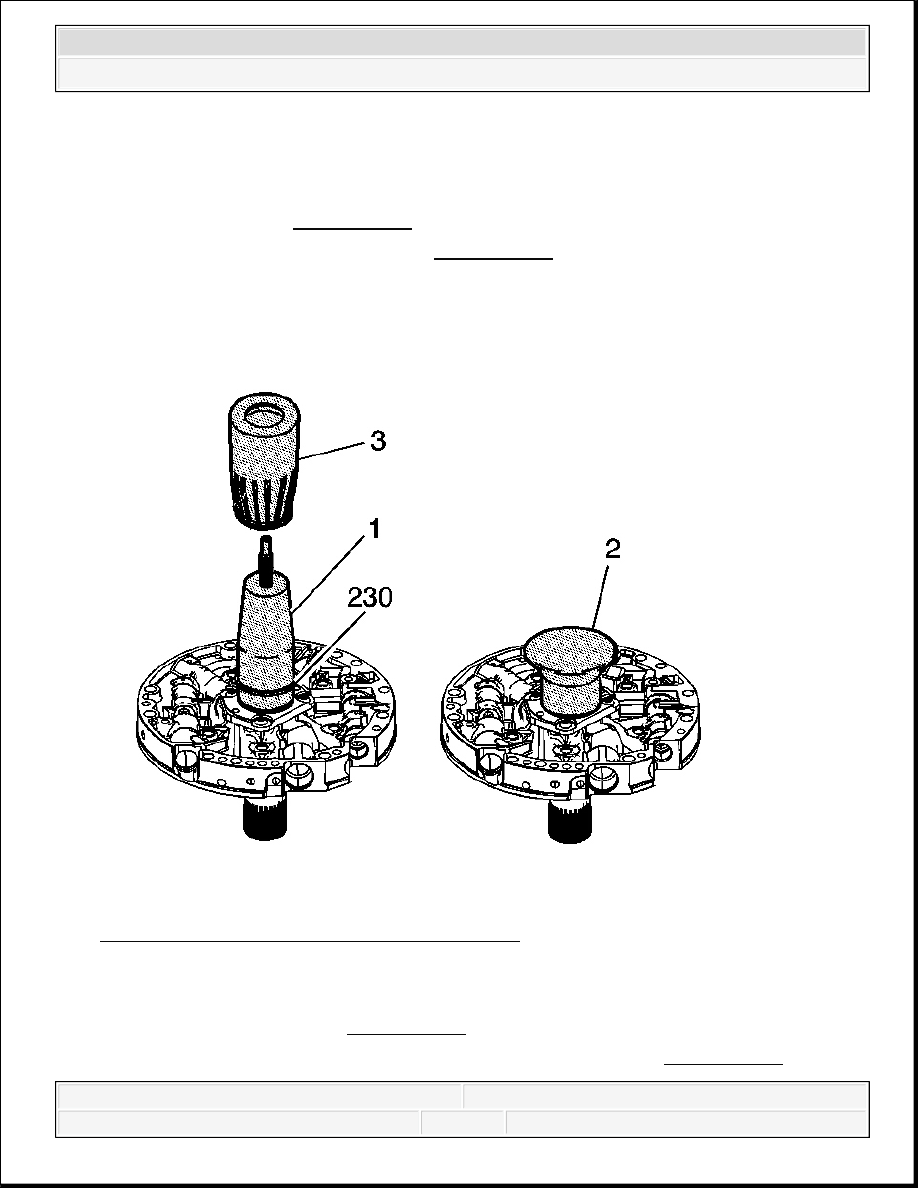

Fig. 395: Installing Stator Shaft Oil Seal Rings
Courtesy of GENERAL MOTORS CORP.

1. Using the J 39855-1 (1) which is part of kit J 39855 and the J 38735-3 (3), install the stator

shaft oil seal rings (230). See Special Tools.

2. Place J 39855-2 (2) which is part of kit J 39855 over the seals. See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



3. Leave J 39855-2 (2) which is part of kit J 39855 on the stator shaft until just before the

pump is to be installed into the transmission. See Special Tools.

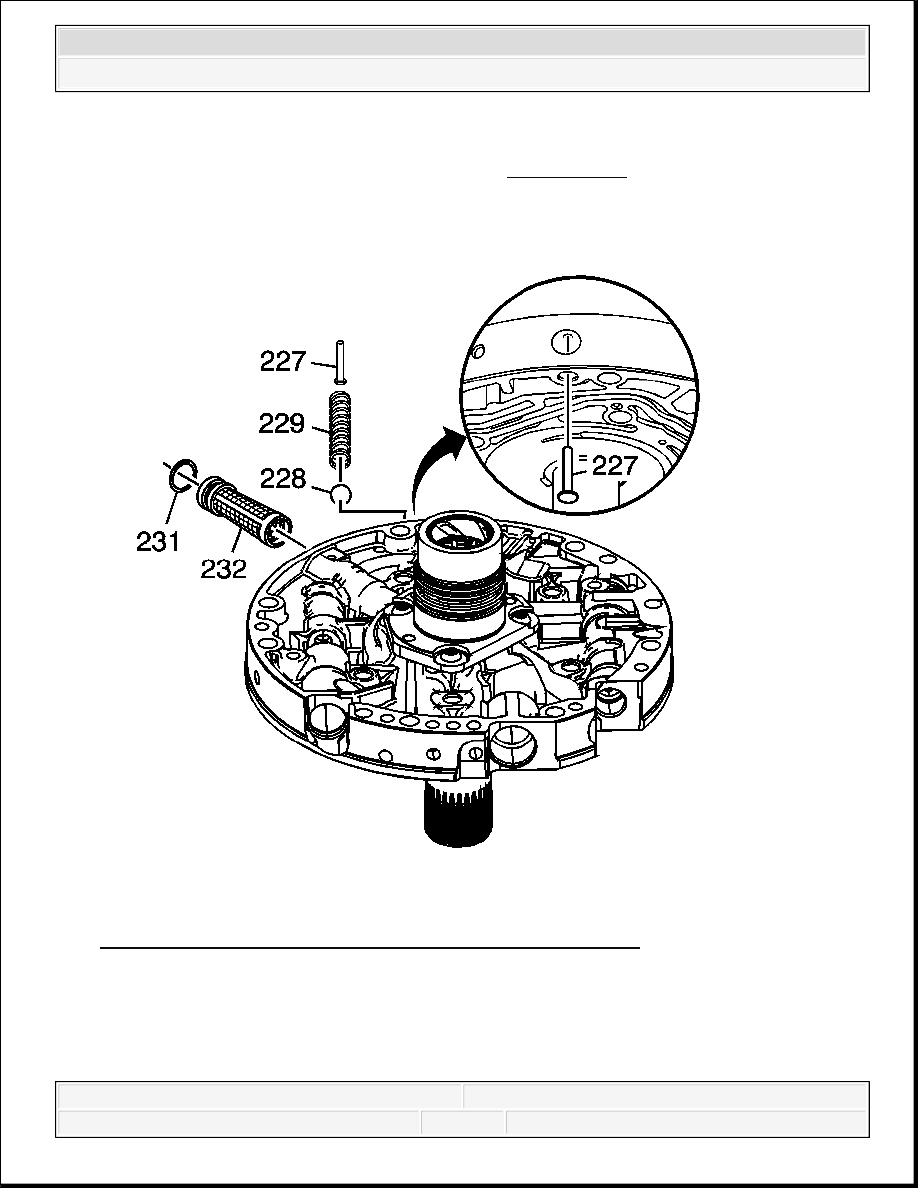

Fig. 396: Identifying Pressure Relief Bolt Valve components
Courtesy of GENERAL MOTORS CORP.

4. Install the pressure relief ball (228) and pressure relief spring (229).

5. Install the pressure relief bolt rivet (227).

6. Install the oil pump cover screen seal (231) on the oil pump cover screen (232).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



7. Install the oil pump cover screen (232) into the pump cover.

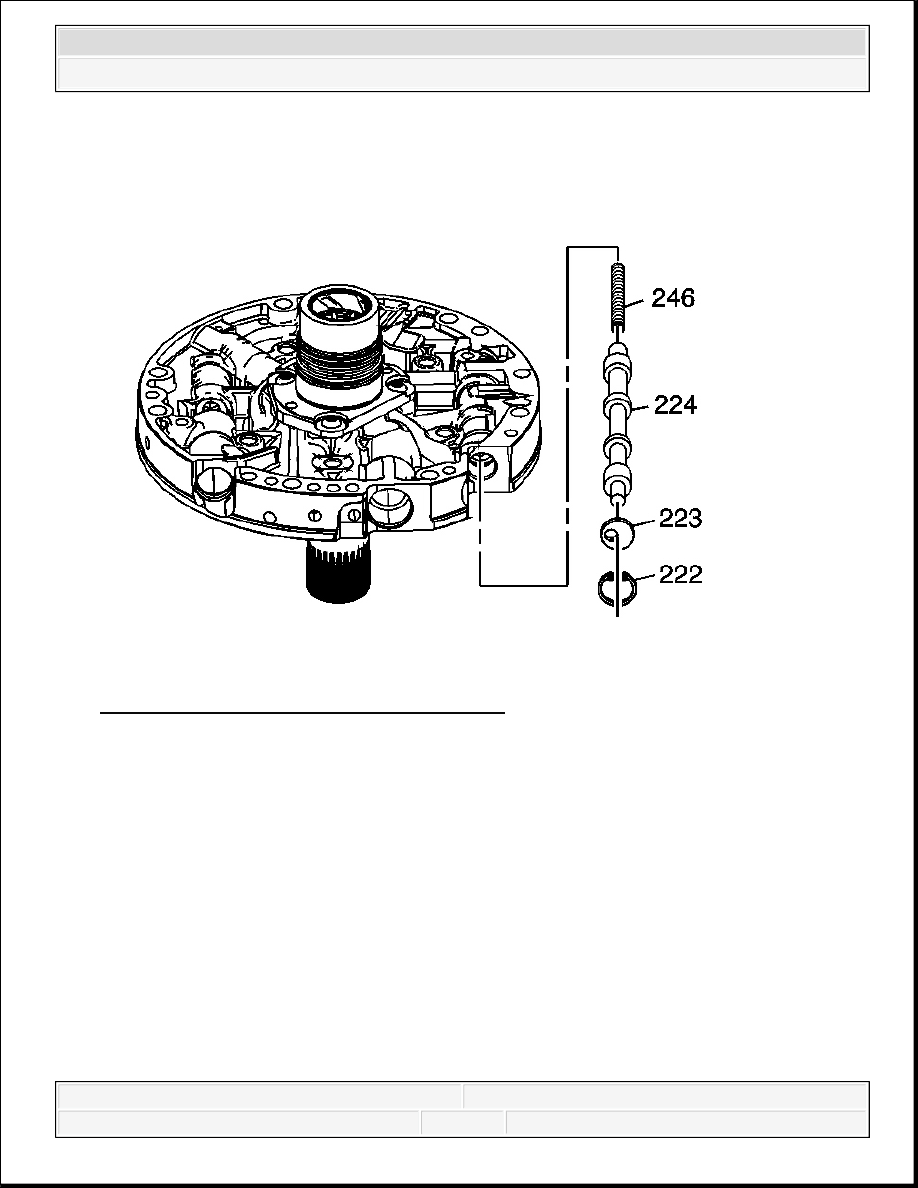

Fig. 397: Identifying Converter Clutch Valve
Courtesy of GENERAL MOTORS CORP.

8. Install the converter clutch valve spring (246).

9. Install the converter clutch valve (224).

10. Install the stop valve (223) and the oil pump converter clutch valve retaining ring (222).
