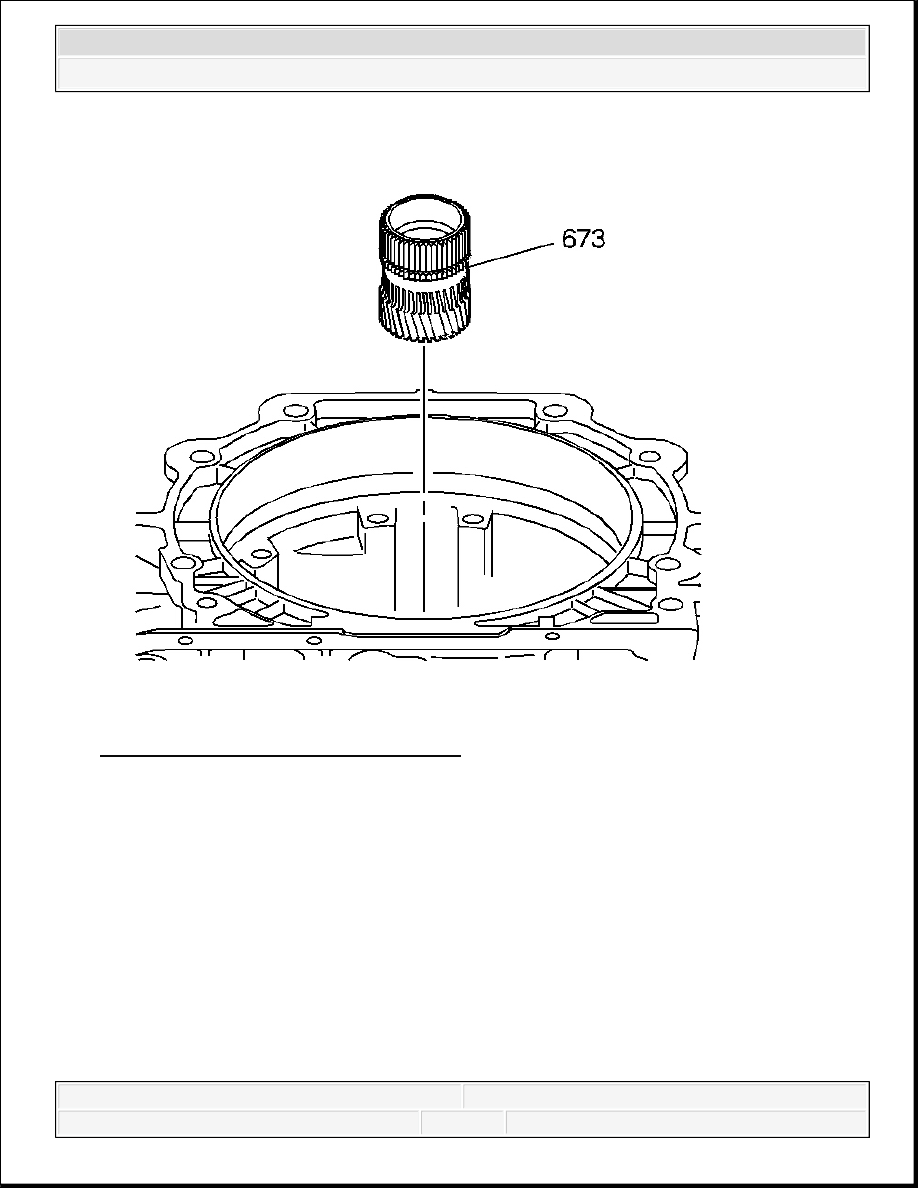

Fig. 288: Identifying Reaction Sun Gear
Courtesy of GENERAL MOTORS CORP.

4. Install the reaction sun gear (673) into the reaction carrier.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

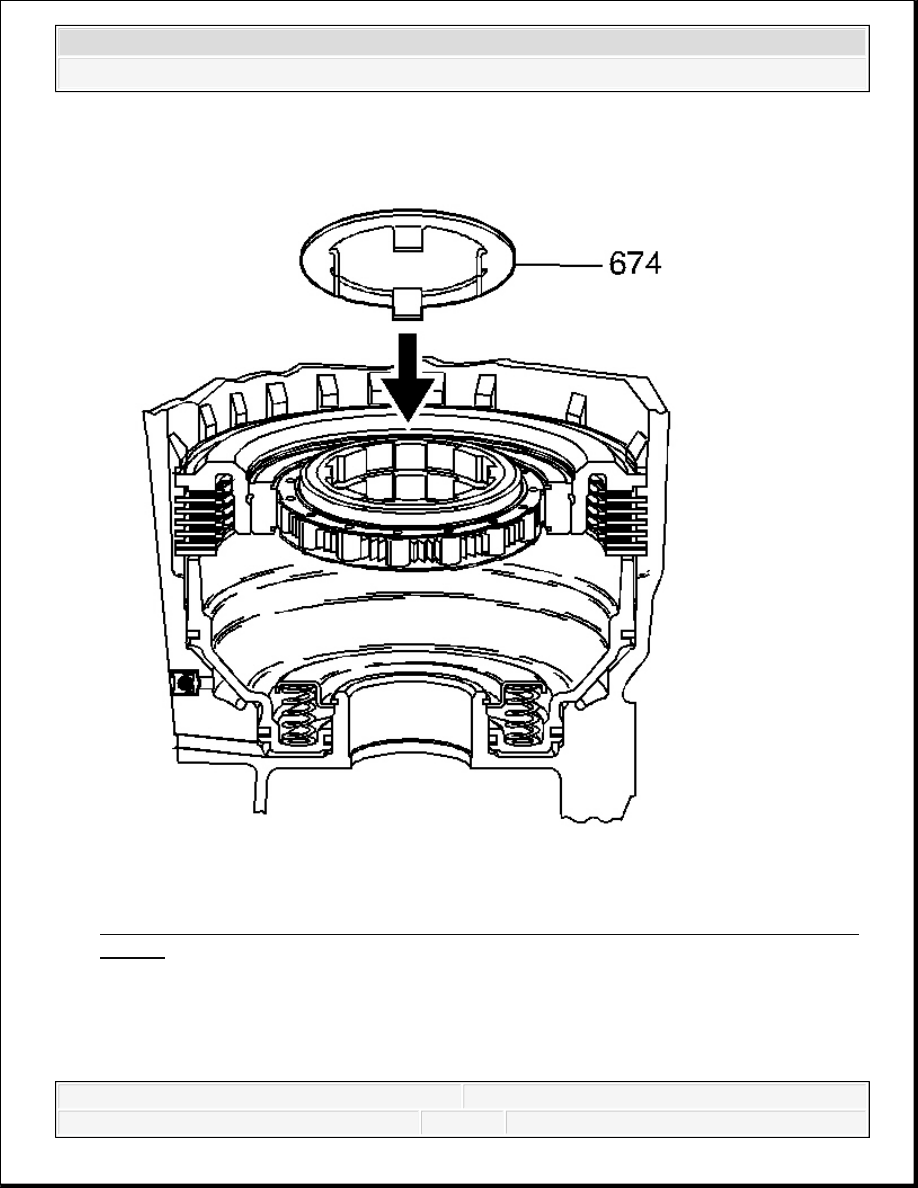

Fig. 289: Aligning Thrust Washer Tangs With Low And Reverse Roller Clutch Race
Splines
Courtesy of GENERAL MOTORS CORP.

5. Install the thrust washer (674) with the tangs pointing down. Index the tangs of the thrust

washer with the splines of the low and reverse roller clutch race.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



REACTION CARRIER SHAFT REPLACEMENT

Tools Required

J 8092 Universal Driver Handle - 3/4 in - 10

J 7004-A Universal Remover. See Special Tools.

J 23907 Slide Hammer with Bearing Adapter

J 25019-14 Stator Pump Bushing Remover

J 29369-2 Bushing and Bearing Remover 2-3 in

J 34196-B Transmission Bushing Service Set. See Special Tools.

Removal Procedure

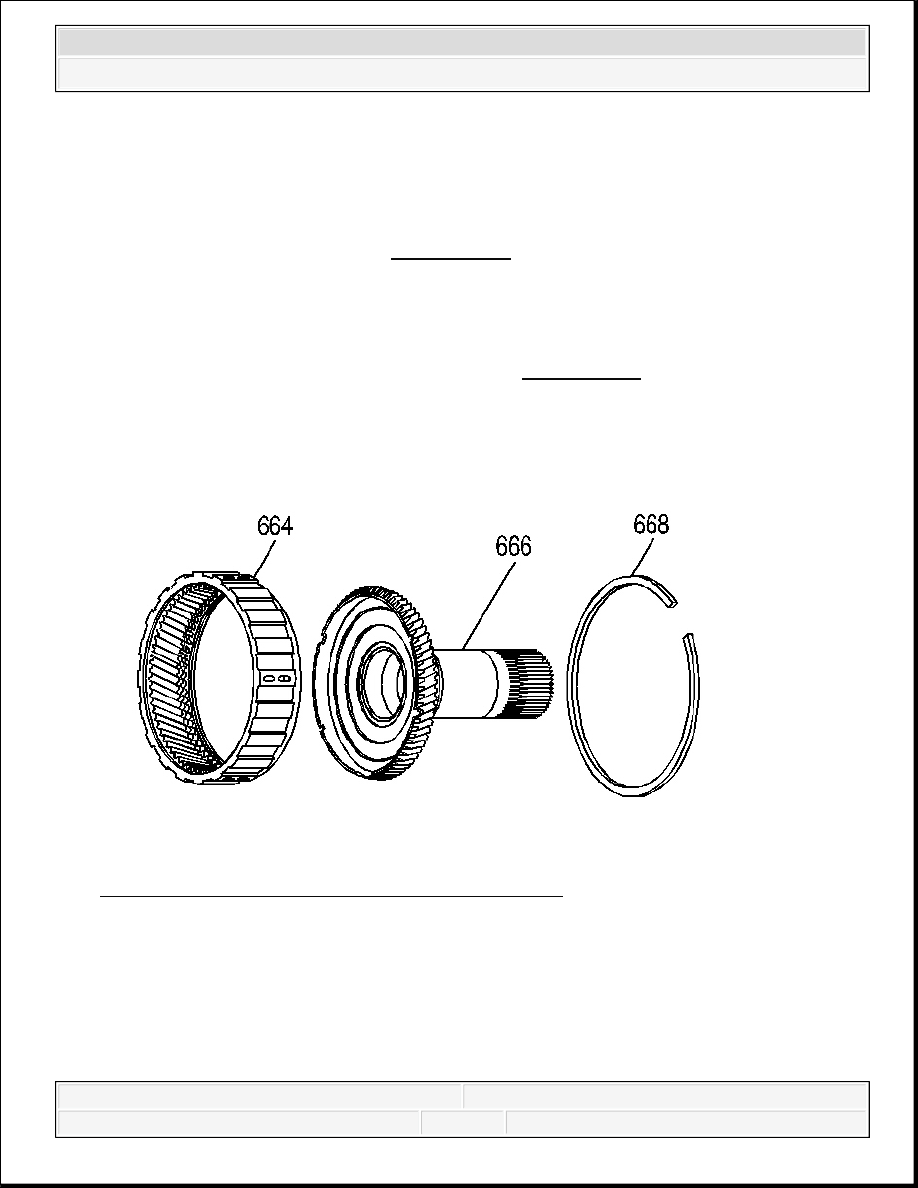

Fig. 290: Identifying Reaction Carrier Components
Courtesy of GENERAL MOTORS CORP.

1. Remove the reaction carrier shaft/internal gear retainer (668) and the reaction carrier shaft

(666) from the input internal gear (664).

2. Inspect the reaction carrier shaft (666) and the input internal gear (664) for the following

defects:

Scoring



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Cracking

Damaged or worn bushings

A cracked shaft

A damaged spline

Damaged gear teeth
