Selection Procedure

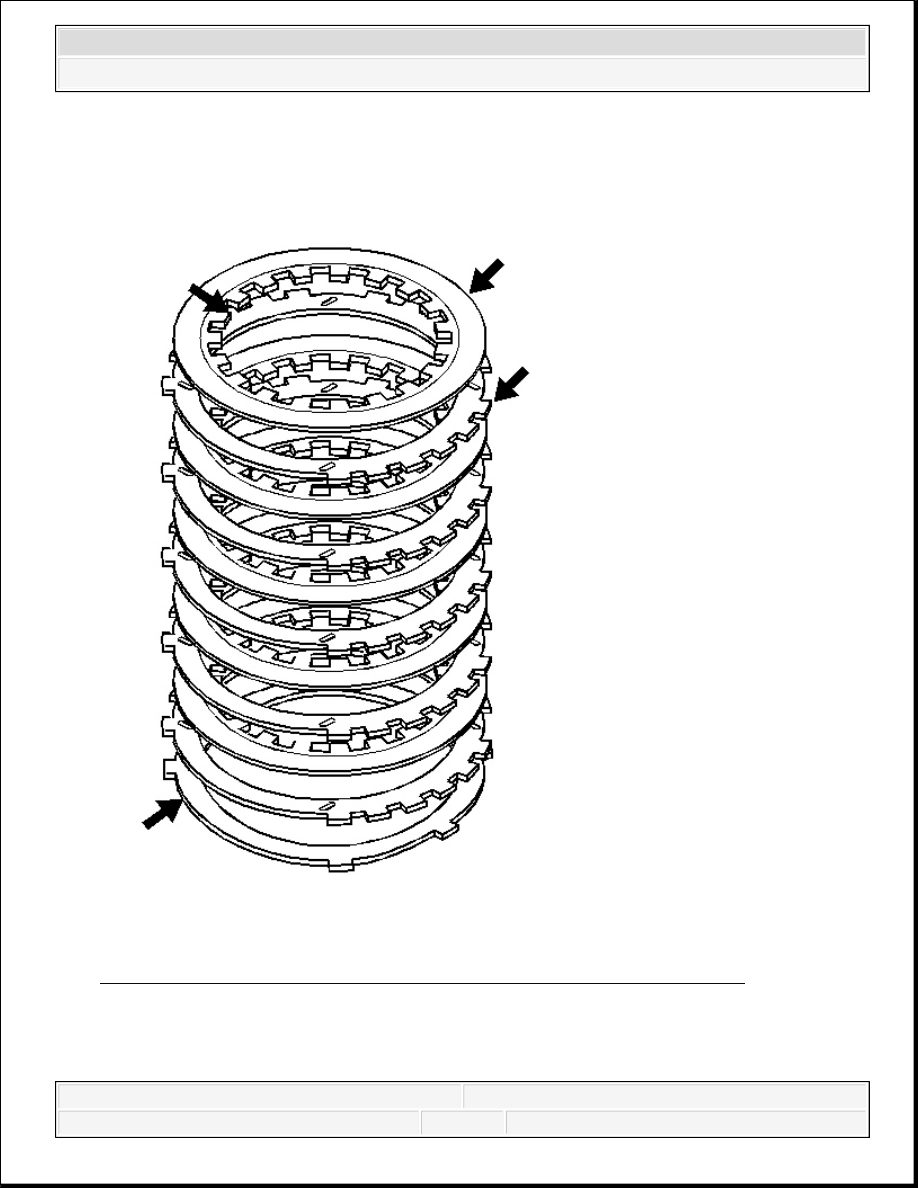

Fig. 274: Locating Inspection Areas On Low And Reverse Clutch Plates
Courtesy of GENERAL MOTORS CORP.

1. Inspect the low and reverse clutch plates for the following conditions:

Composition material wear



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Composition material heat damage

Composition material delamination

Steel plates heat damage

Steel plates surface finish damage

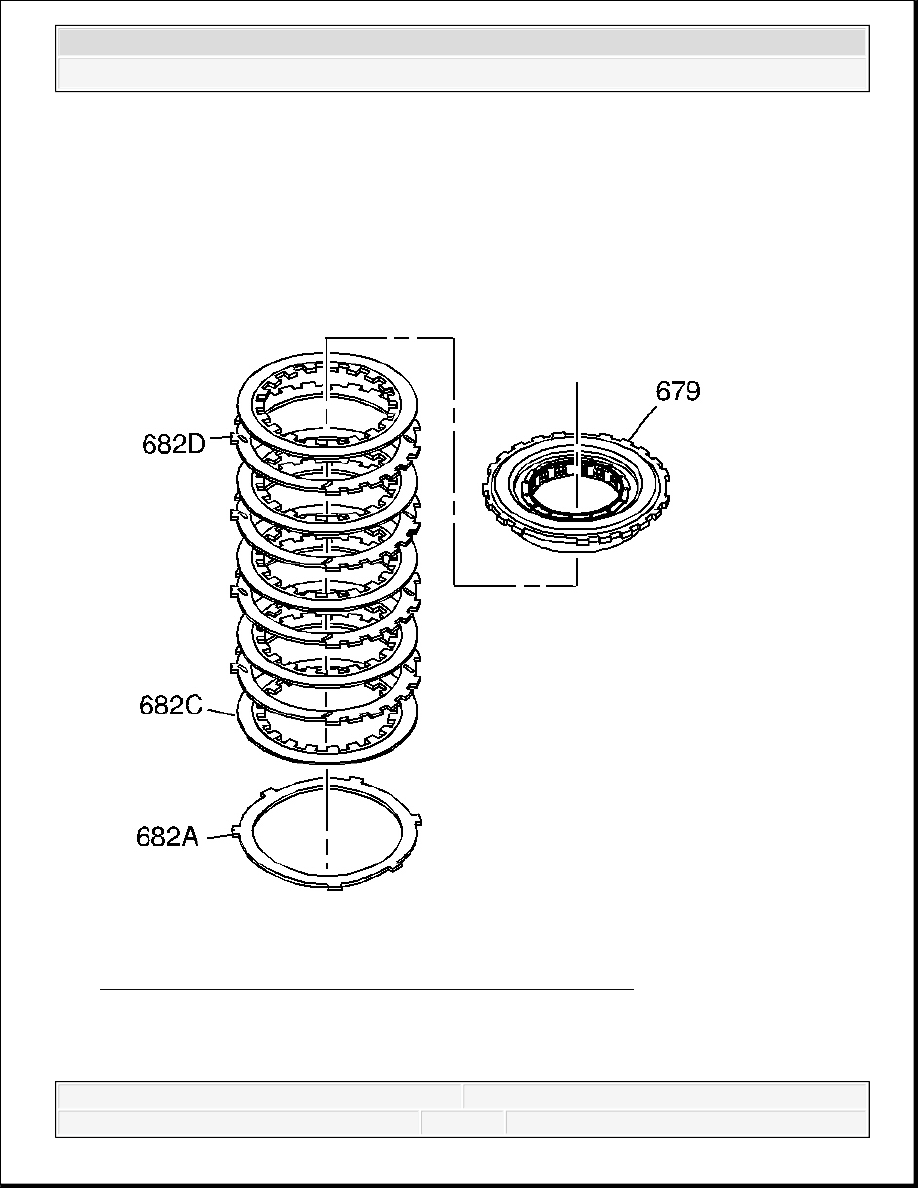

Fig. 275: View Of Low And Reverse Clutch Plate Assembly
Courtesy of GENERAL MOTORS CORP.

2. Stack the low and reverse clutch plate assembly on a flat surface in the following order:



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



1. One waved plate (682A)

2. Five fiber plate assemblies (682C) and four steel plates (682D), starting with one fiber

plate assembly and alternating with steel

3. Low and reverse clutch support (679)

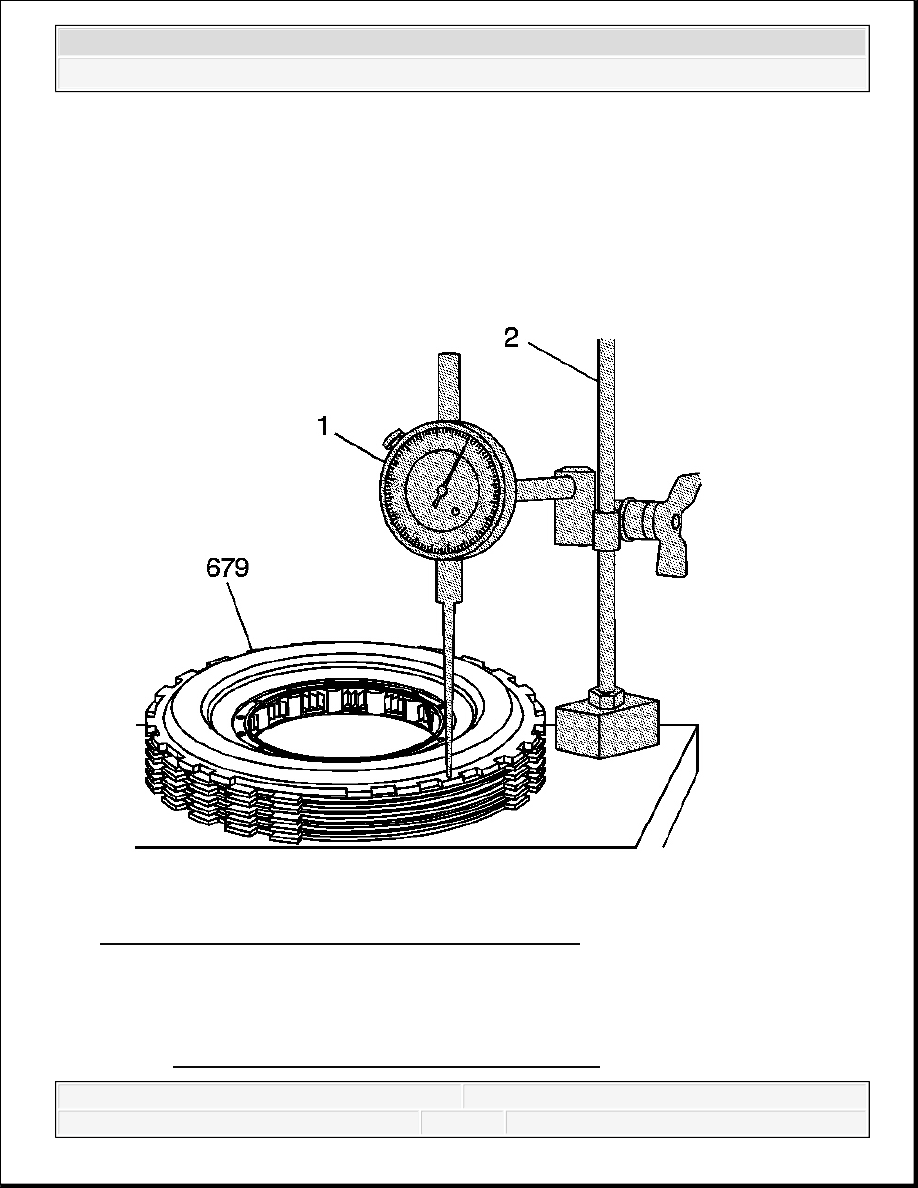

Fig. 276: Measuring Clutch Pack Height With J 8001
Courtesy of GENERAL MOTORS CORP.

3. Using the J 8001 (1) and the J 26900-13 (2), measure the height of the clutch pack from the

work surface to the top of the low and reverse clutch support (679).

4. Refer to Low and Reverse Clutch Spacer Plate Selection in order to select the proper



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



thickness of the low and reverse clutch selective spacer plate (682B).

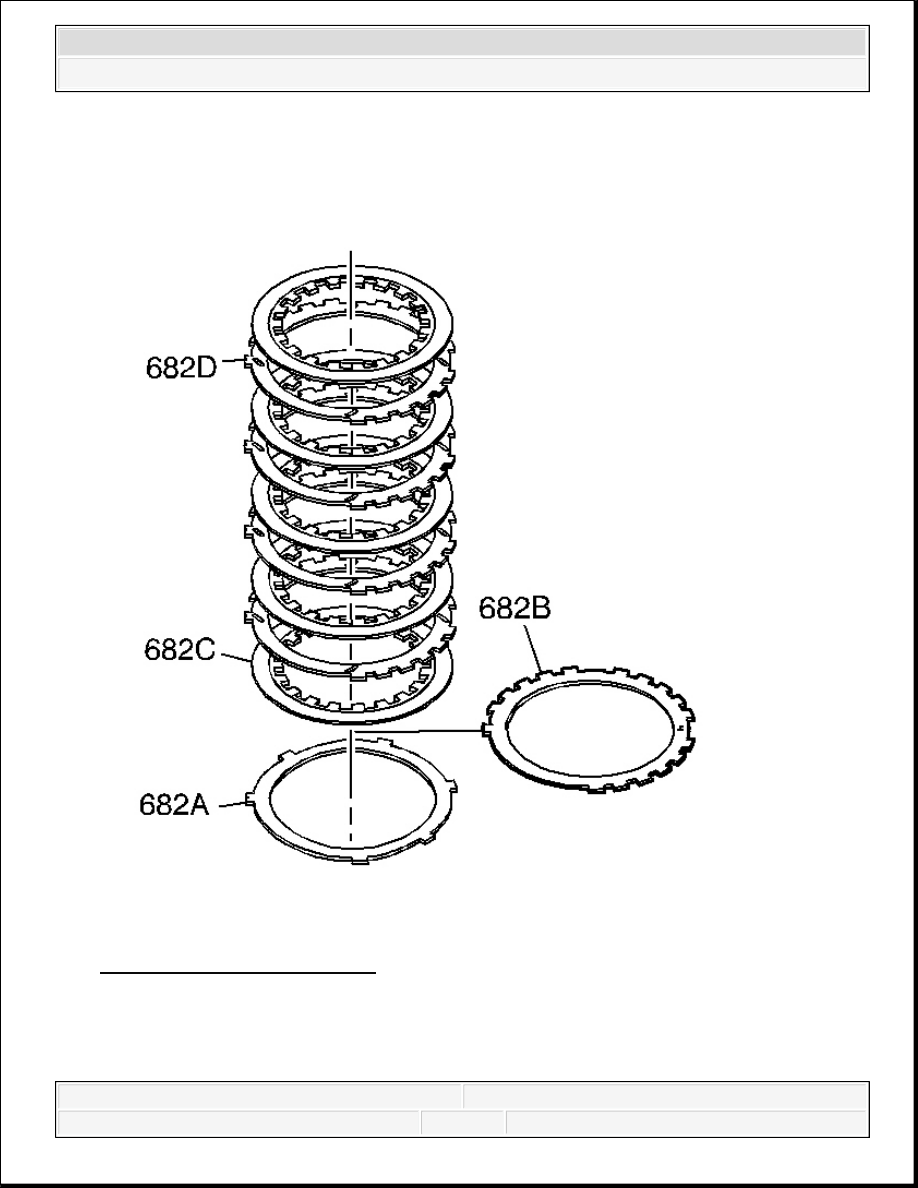

Fig. 277: View Of Clutch Pack
Courtesy of GENERAL MOTORS CORP.

5. Install the proper selective spacer plate (682B) between the wave plate (682A) and the first

fiber plate assembly (682C), with the identification side up.
