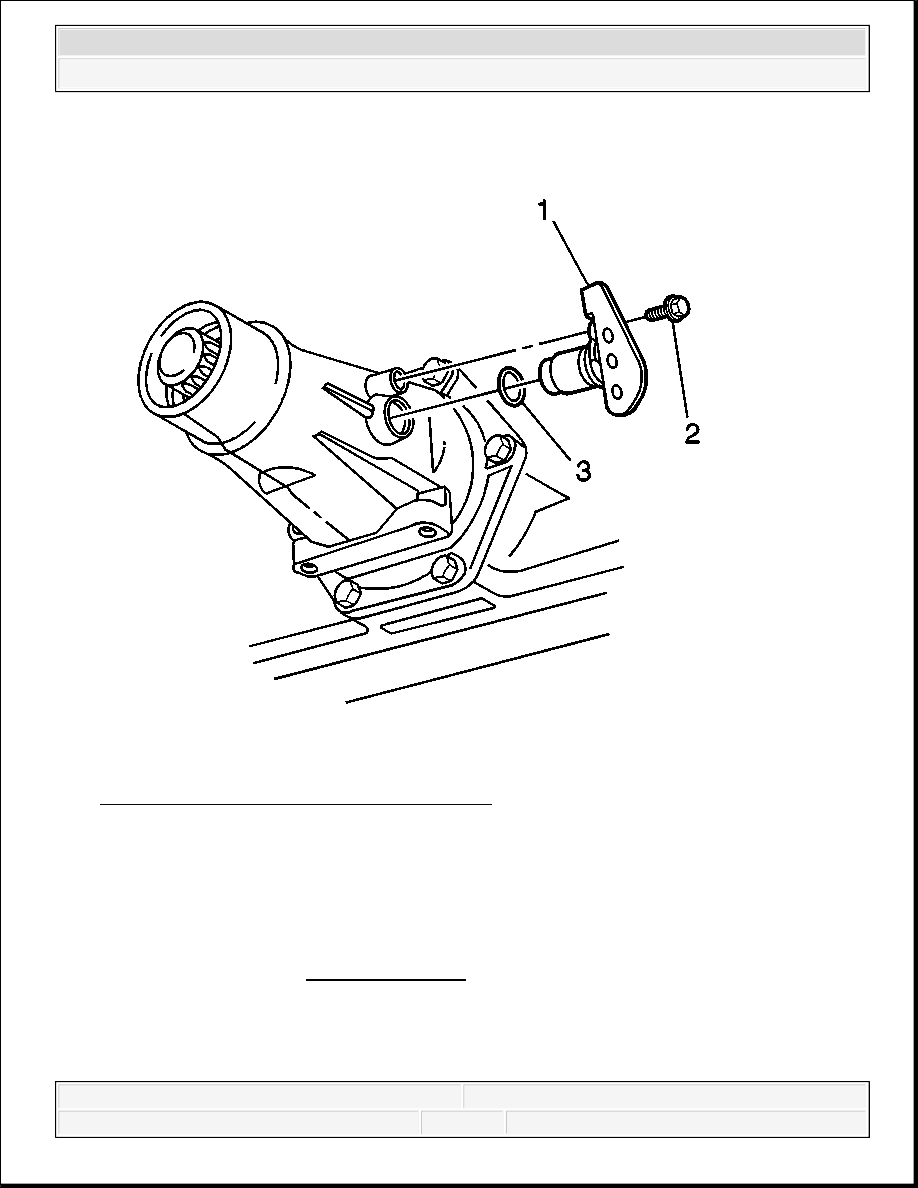

Fig. 168: View Of VSS, Bolt & O-Ring Seal
Courtesy of GENERAL MOTORS CORP.

1. Install the O-ring seal (3) on the vehicle speed sensor (1).

2. Coat the O-ring seal (3) with a thin film of transmission fluid.

3. Install the vehicle speed sensor (1) into the transmission case.

4. Install the bolt (2).

Tighten: Tighten the bolt to 11 N.m (97 lb in).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



5. Connect the wiring harness electrical connector to the vehicle speed sensor.

6. Lower the vehicle.

7. Refill the fluid as required.

TRANSMISSION MOUNT REPLACEMENT

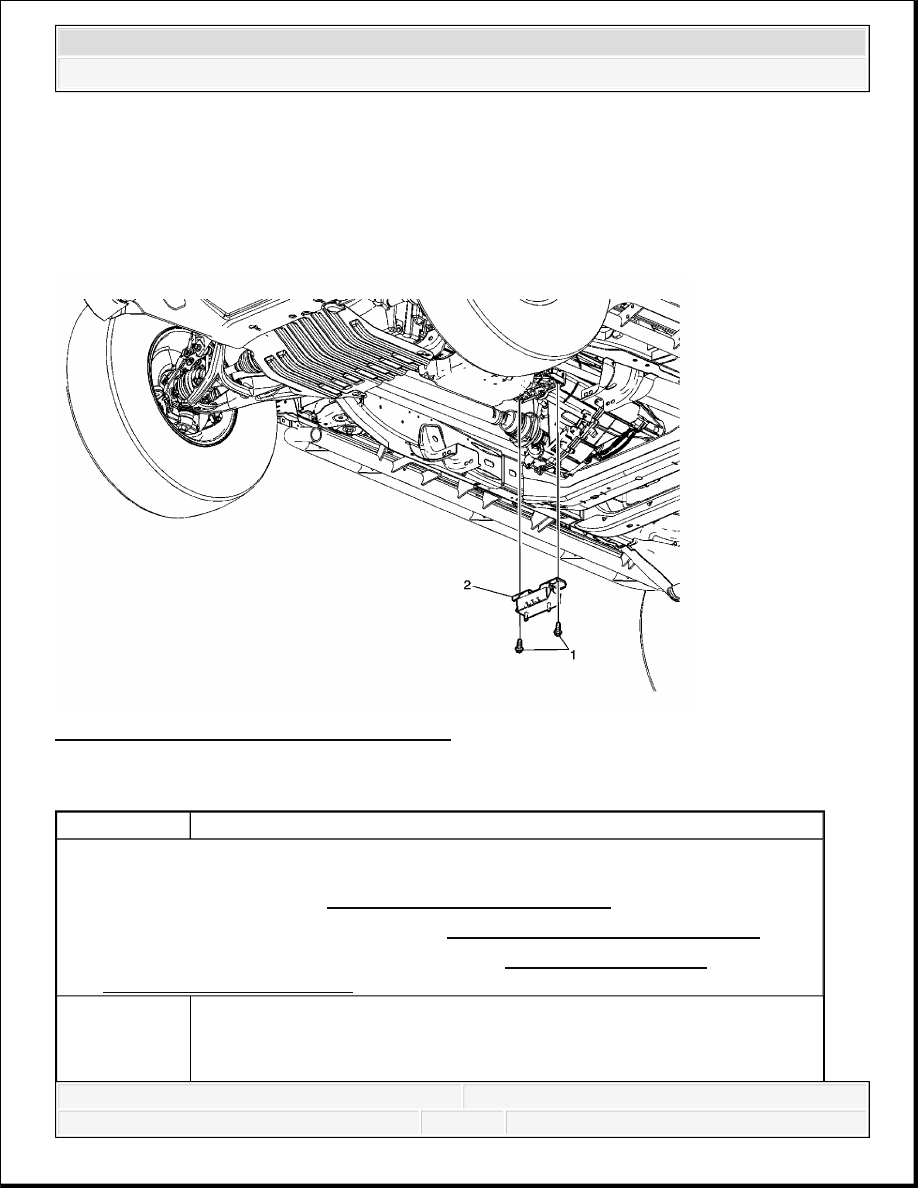

Fig. 169: Transmission Mount Replacement
Courtesy of GENERAL MOTORS CORP.

Transmission Mount Replacement

Callout

Component Name

Preliminary Procedures

1. Raise the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the transfer case shield. Refer to Transfer Case Shield Replacement .

3. Remove the transmission crossmember. Refer to Transmission Support

Crossmember Replacement .

1

Transmission Mount Bolt (Qty: 2)

NOTE:



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



TRANSMISSION REPLACEMENT

Tools Required

J 21366 Converter Holding Strap. See Special Tools.

Removal Procedure

1. Ensure the vehicle is in the park position.

2. Remove the filler tube. Refer to Transmission Fluid Filler Tube and Seal Replacement.

3. Drain the transmission fluid if necessary. Refer to Automatic Transmission Fluid and

Filter Replacement.

4. Remove the transfer case assembly. Refer to Transfer Case Assembly Replacement .

Tighten: 50 N.m (37 lb ft)

Refer to Fastener Notice .

2

Transmission Mount



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



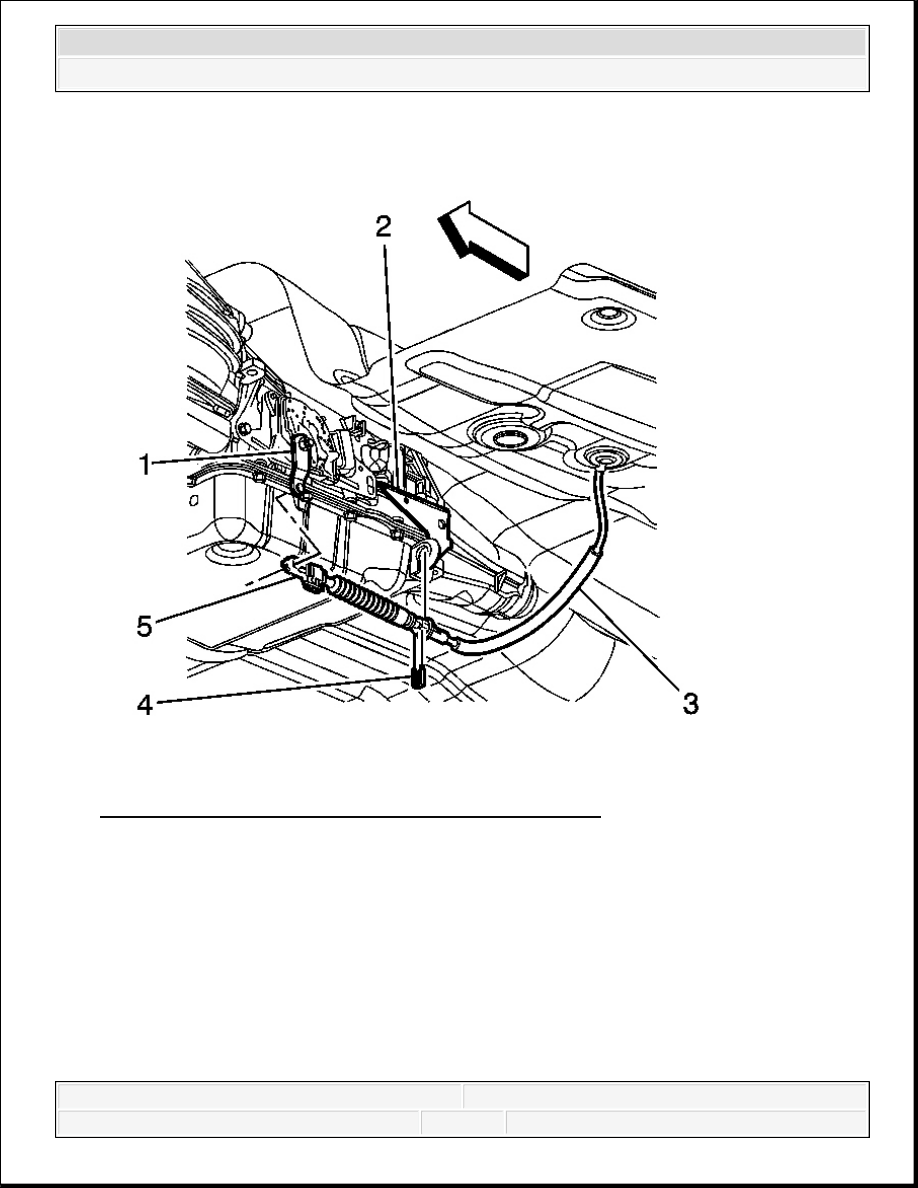

Fig. 170: View Of Range Selector Cable & Components
Courtesy of GENERAL MOTORS CORP.

5. Complete the following in order to disconnect the range selector cable (3) from the

transmission range selector lever ball stud.

1. Insert a flat-bladed tool between the range selector cable end (5) and the range

selector lever (1).

2. Pry the range selector cable end (5) away from the range selector lever (1).

6. Remove the retainer (4) from the range selector cable (3).

IMPORTANT: Do not pull on the boot portion of the cable.
