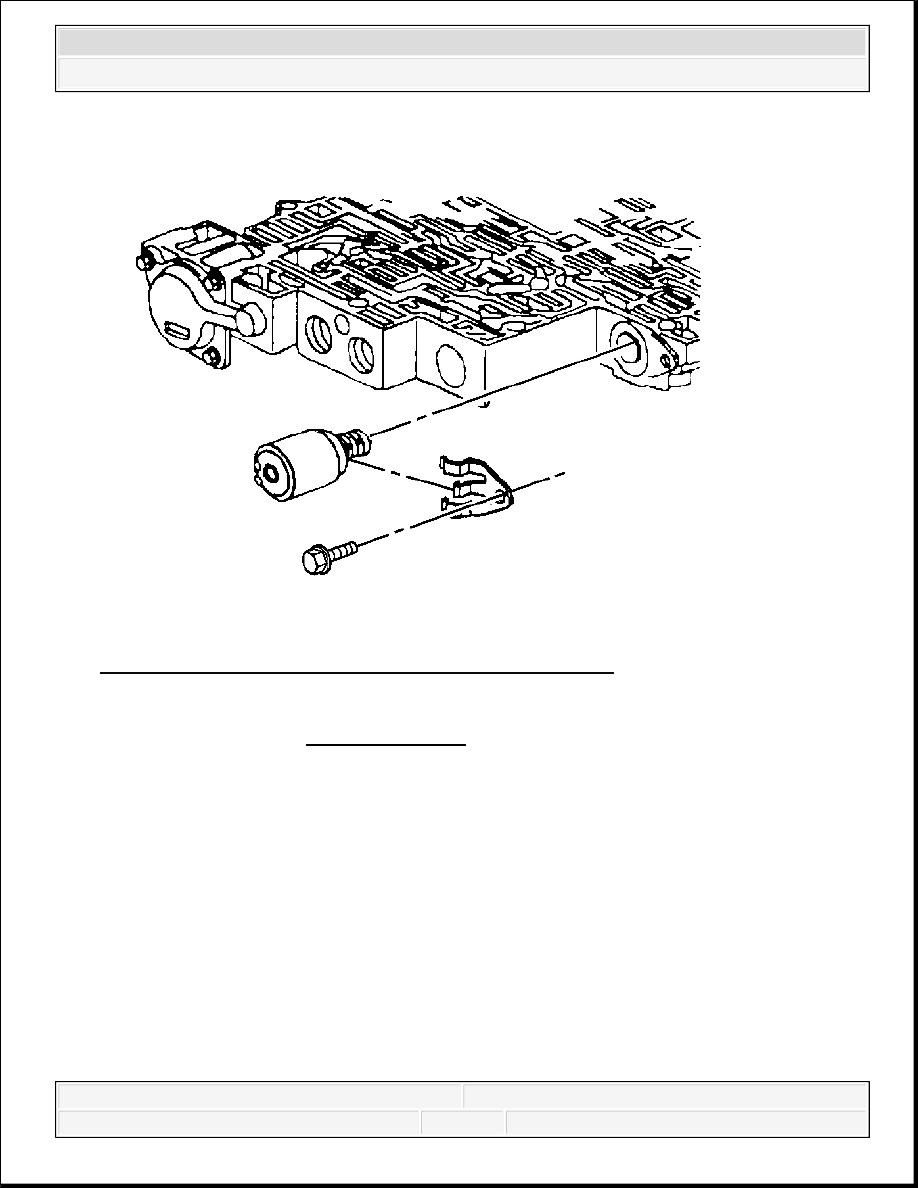

Fig. 135: Locating Pressure Control Solenoid & Retainer
Courtesy of GENERAL MOTORS CORP.

5. Install the pressure control solenoid.

Ensure that the electrical connection is facing downward.

6. Install the pressure control solenoid retainer and retaining bolt.

Tighten: Tighten the pressure control solenoid retaining bolt to 11 N.m (97 lb in).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

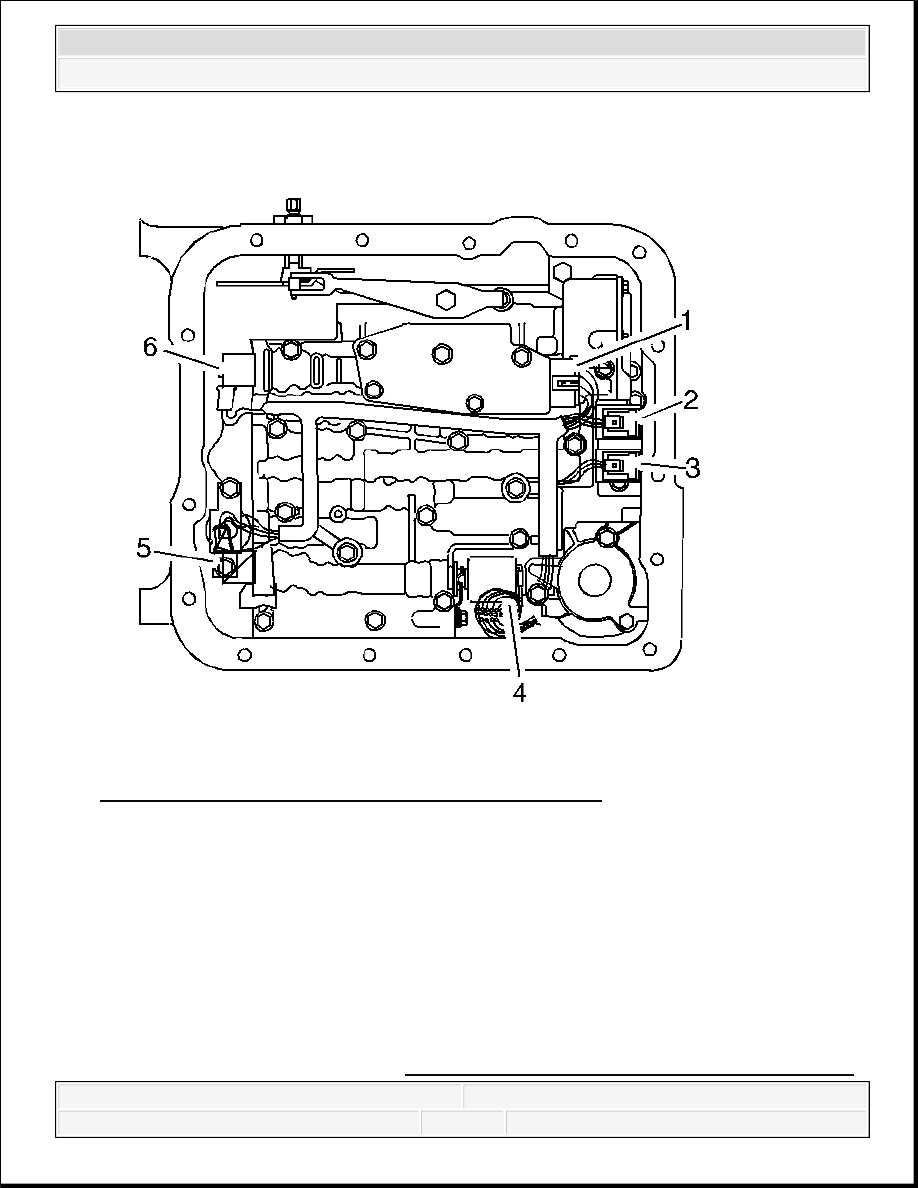

Fig. 136: Identifying Valve Body Electrical Connections
Courtesy of GENERAL MOTORS CORP.

7. Connect the internal wiring harness electrical connectors to the following components:

Transmission fluid pressure switch (1)

1-2 shift control solenoid (2)

2-3 shift control solenoid (3)

Pressure control solenoid (4)

TCC PWM solenoid (5)

3-2 control solenoid (6)

8. Install the 1-2 accumulator. Refer to Accumulator Assembly, Spacer Plate and Gaskets.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



9. Install the transmission filter and oil pan. Refer to Automatic Transmission Fluid and

Filter Replacement.

10. Reset the TAP values. Refer to Transmission Adaptive Functions.

TORQUE CONVERTER CLUTCH PULSE WIDTH MODULATION SOLENOID, TORQUE
CONVERTER CLUTCH SOLENOID AND WIRING HARNESS

Tools Required

J 28458 Seal Protector Retainer Installer. See Special Tools.

Removal Procedure

1. Remove the transmission oil pan and the filter. Refer to Automatic Transmission Fluid

and Filter Replacement.

IMPORTANT: It is recommended that transmission adaptive pressure (TAP)

information be reset.
Resetting the TAP values using a scan tool will erase all
learned values in all cells. As a result, The ECM, PCM or TCM
will need to relearn TAP values. Transmission performance
may be affected as new TAP values are learned.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

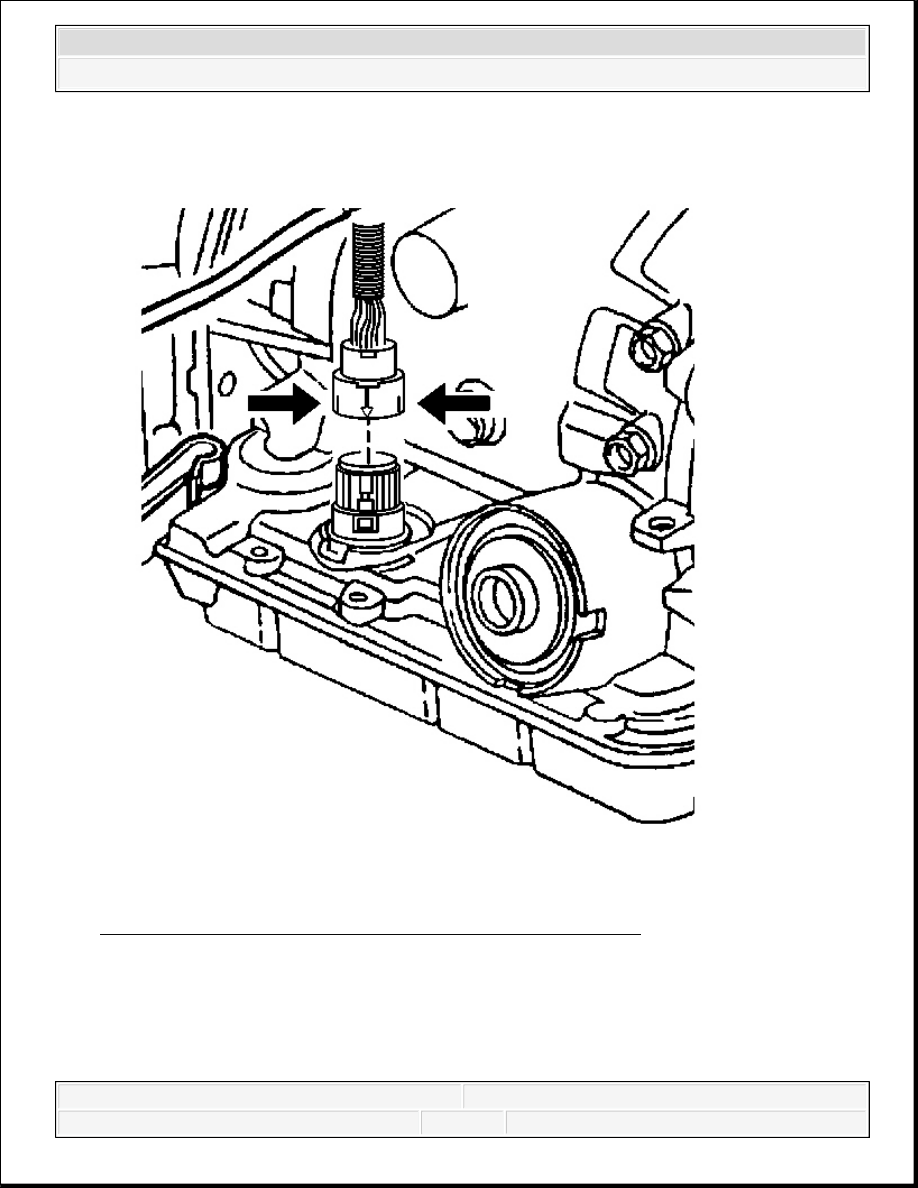

Fig. 137: View Of Transmission Harness 20-Way Connector
Courtesy of GENERAL MOTORS CORP.

2. Disconnect the transmission harness 20-way connector from the transmission internal harness

pass-through connector.

Depress both tabs on the connector and pull straight up; do not pry the connector.
