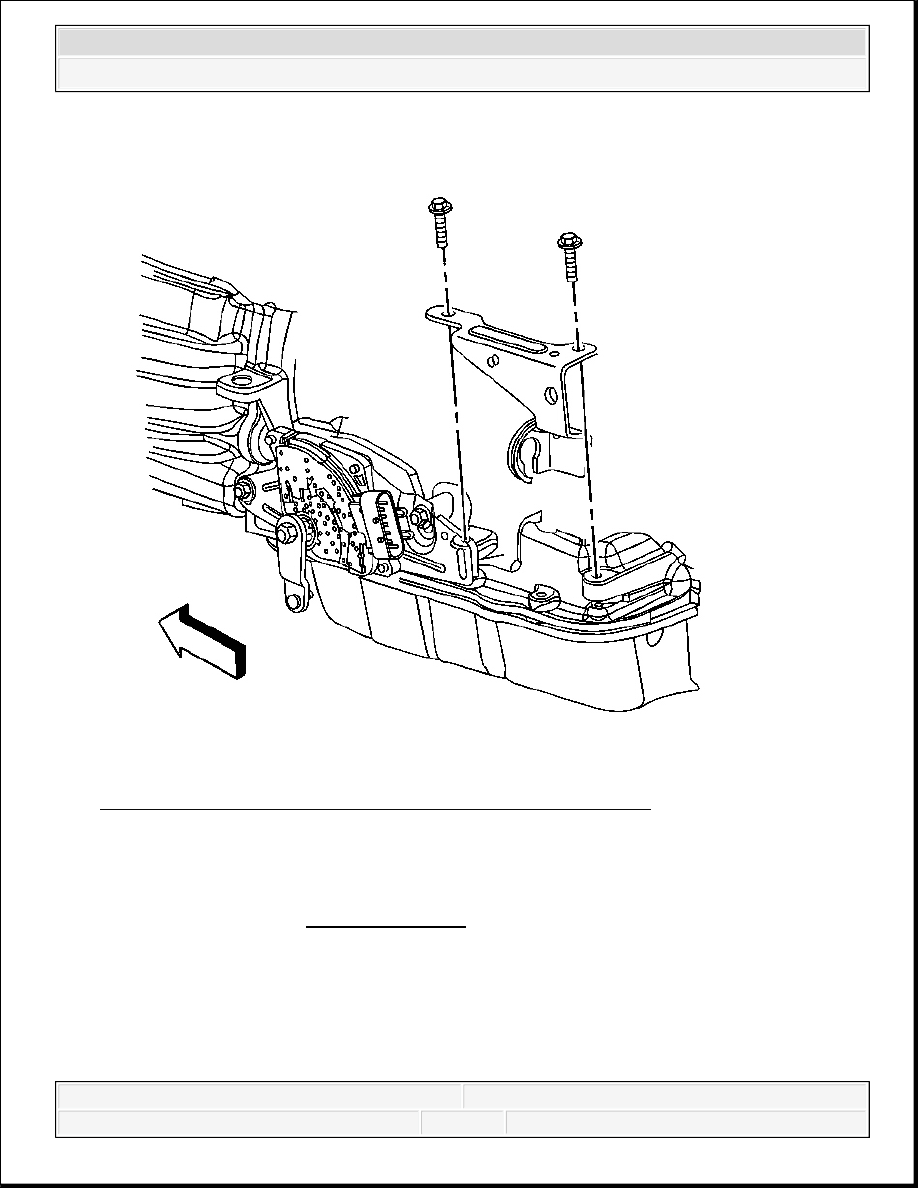

Fig. 46: View Of Transmission Range Selector Cable Bracket
Courtesy of GENERAL MOTORS CORP.

1. Position the transmission range selector cable bracket to the transmission.

2. Install the transmission range selector cable bracket bolts.

Tighten: Tighten the transmission range selector cable bracket bolts to 25 N.m (18 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

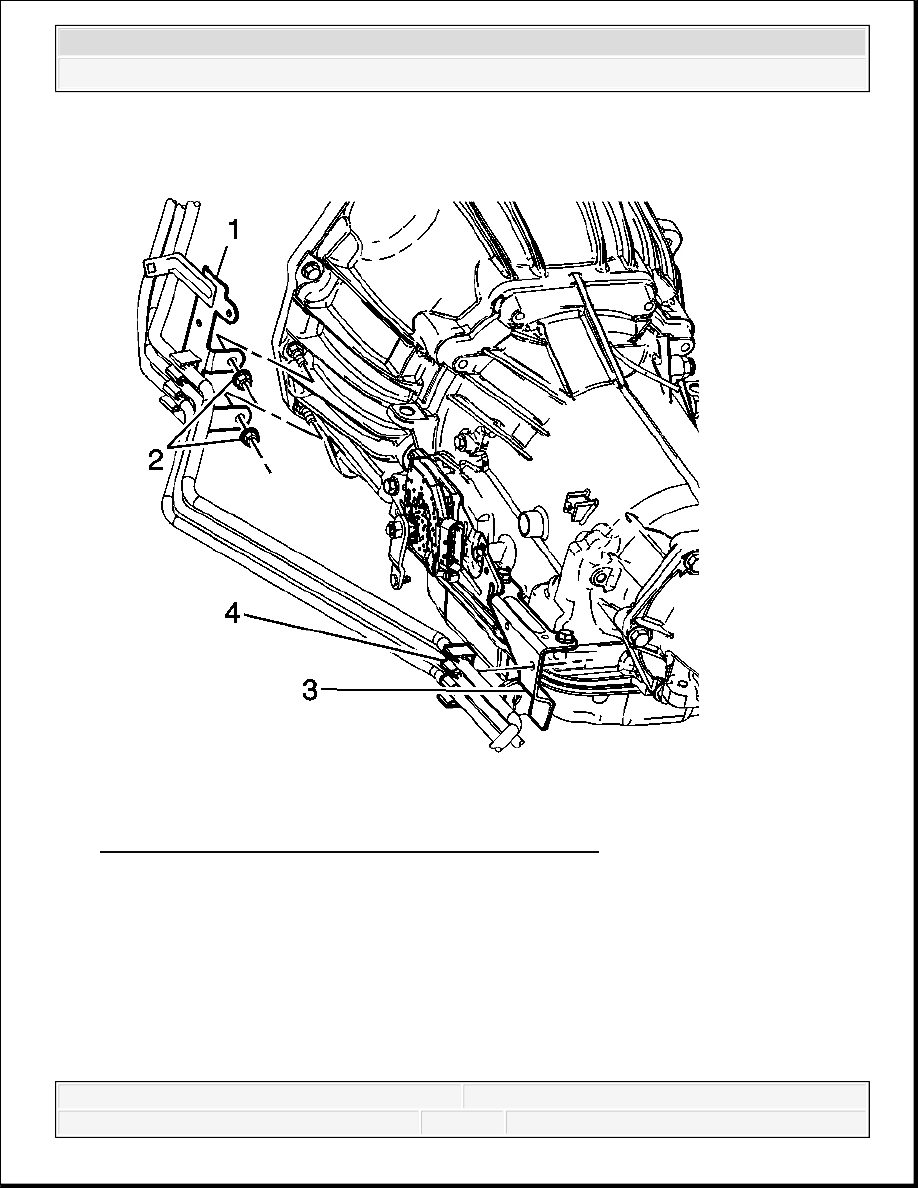

Fig. 47: View Of Fuel Hose/Pipe Bracket & Nuts (M30)
Courtesy of GENERAL MOTORS CORP.

3. Connect the fuel hose/pipe retainer (4) to the range selector cable bracket (3).



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

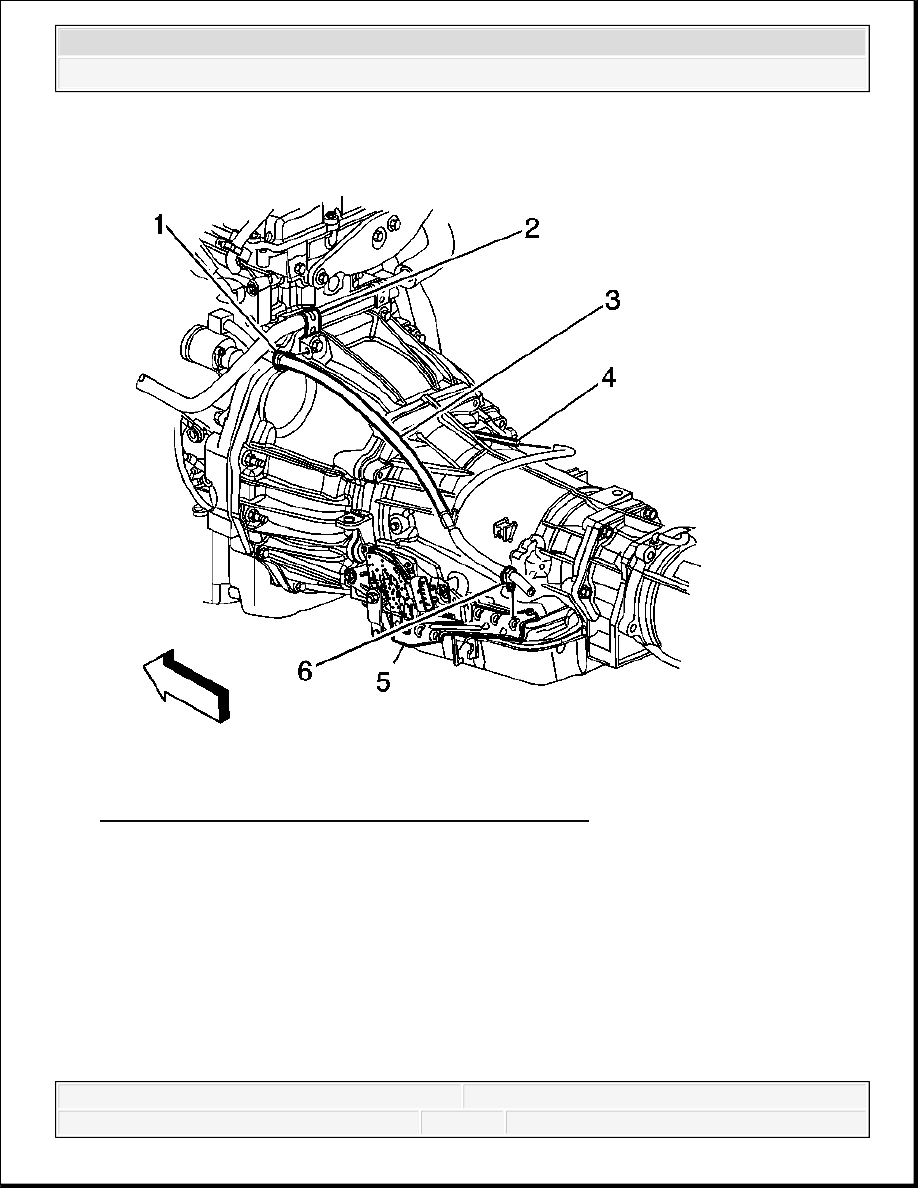

Fig. 48: View Of Transmission Vent Hose & Retainers
Courtesy of GENERAL MOTORS CORP.

4. Connect the transmission vent hose retainer (6) to the range selector cable bracket.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

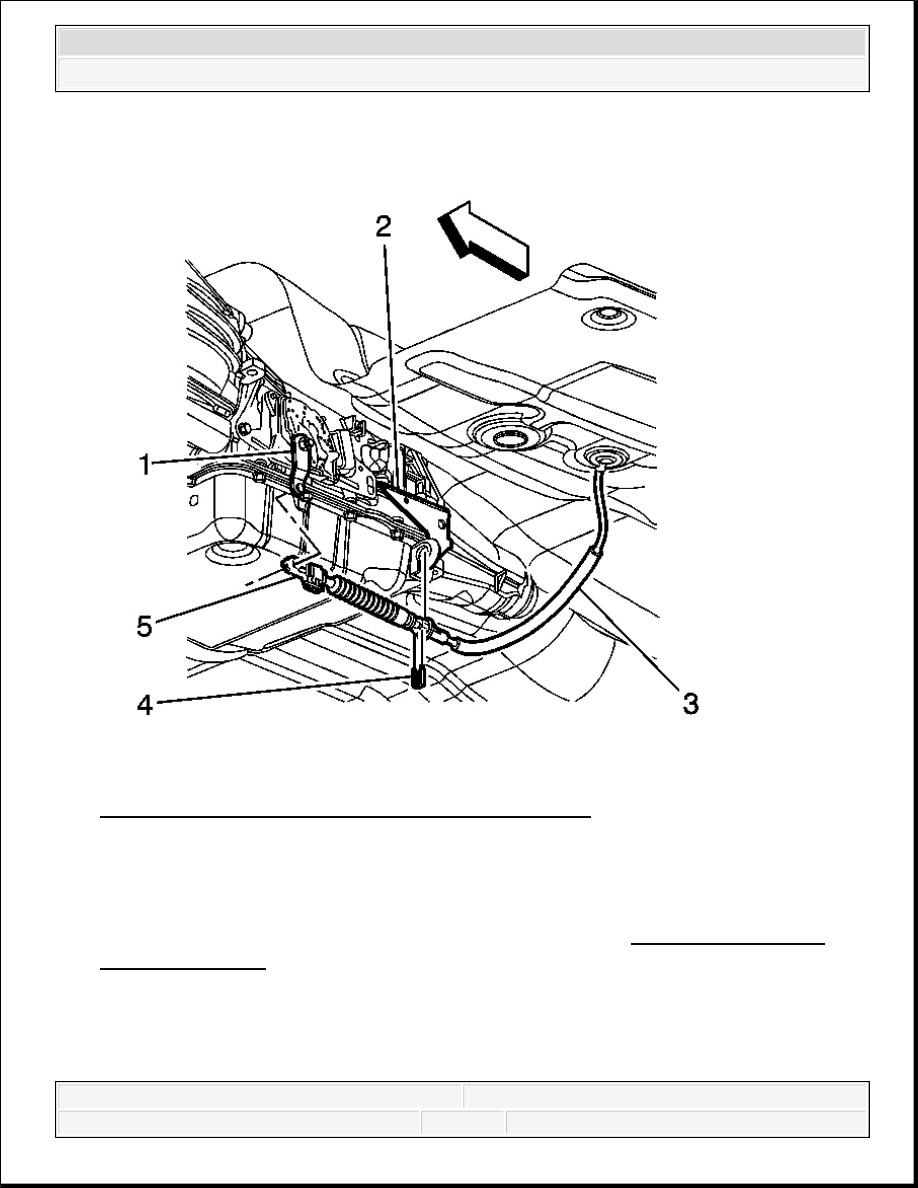

Fig. 49: View Of Range Selector Cable & Components
Courtesy of GENERAL MOTORS CORP.

5. Install the range selector cable (3) to the bracket (2).

6. Install the retainer (4) to the range selector cable (3).

7. Adjust the automatic transmission range selector cable. Refer to Range Selector Lever

Cable Adjustment.

8. Lower the vehicle.

AUTOMATIC TRANSMISSION CONTROL REPLACEMENT
