5. Fill the supply tank with Dexron®VI or equivalent, through the fill port.

6. Install and tighten the fill cap.

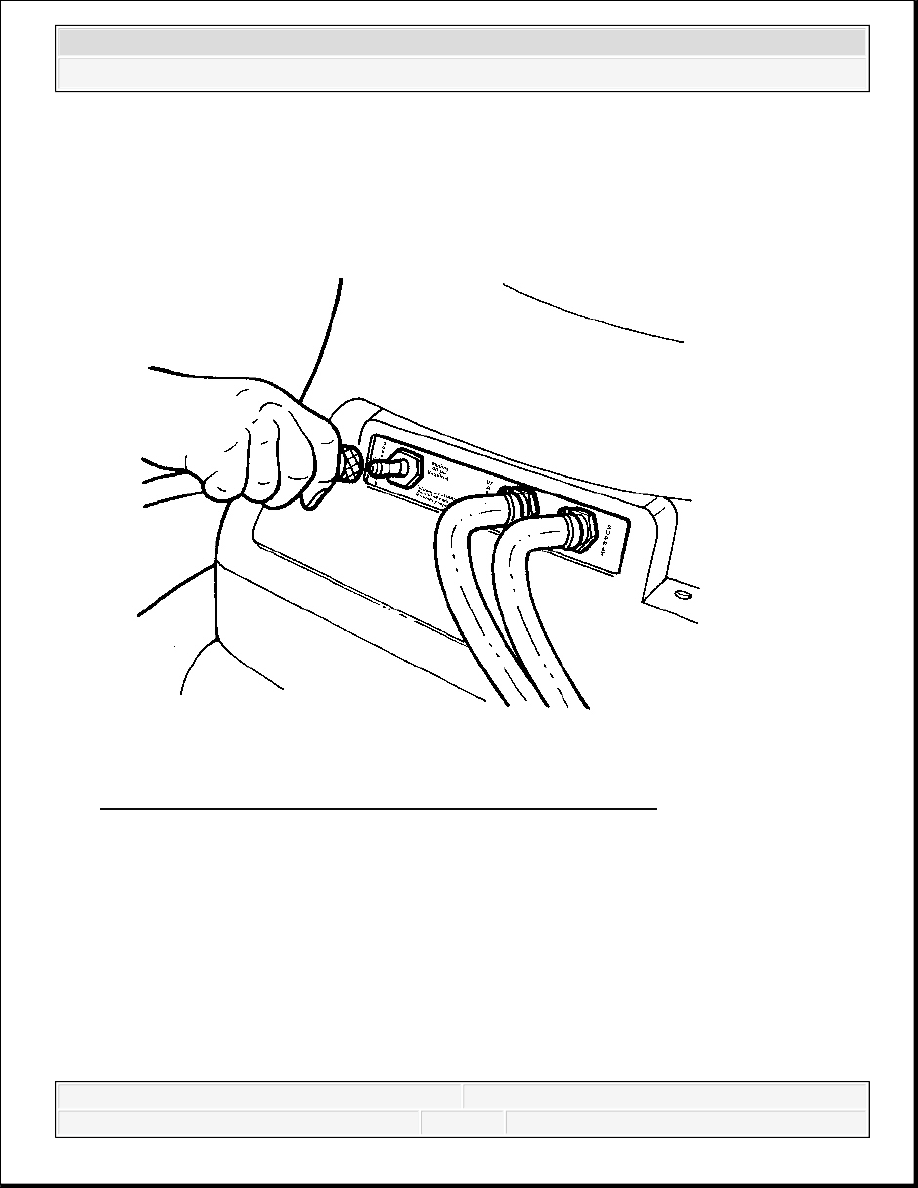

Fig. 10: Applying Shop Air Supply Hose To Quick-Disconnect
Courtesy of GENERAL MOTORS CORP.

7. Connect a shop air supply hose to the quick-disconnect on the rear panel marked SUPPLY

AIR.

Determine Minimum Flow Rate



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

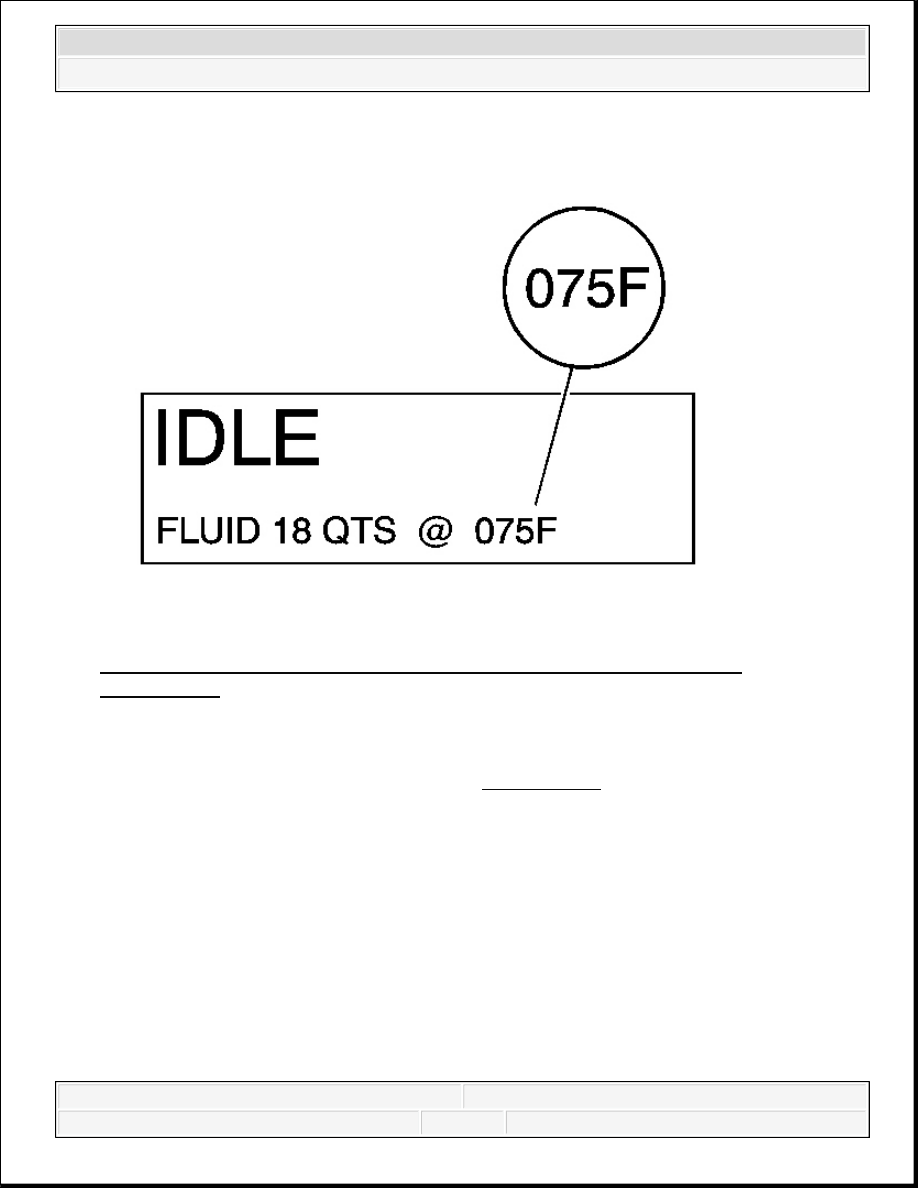

Fig. 11: Identifying Machine Display Of Automatic Transmission Fluid
Temperature
Courtesy of GENERAL MOTORS CORP.

1. From the machine display, identify the temperature of the automatic transmission fluid that

is stored in the supply vessel of J 45096 . See Special Tools.



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3

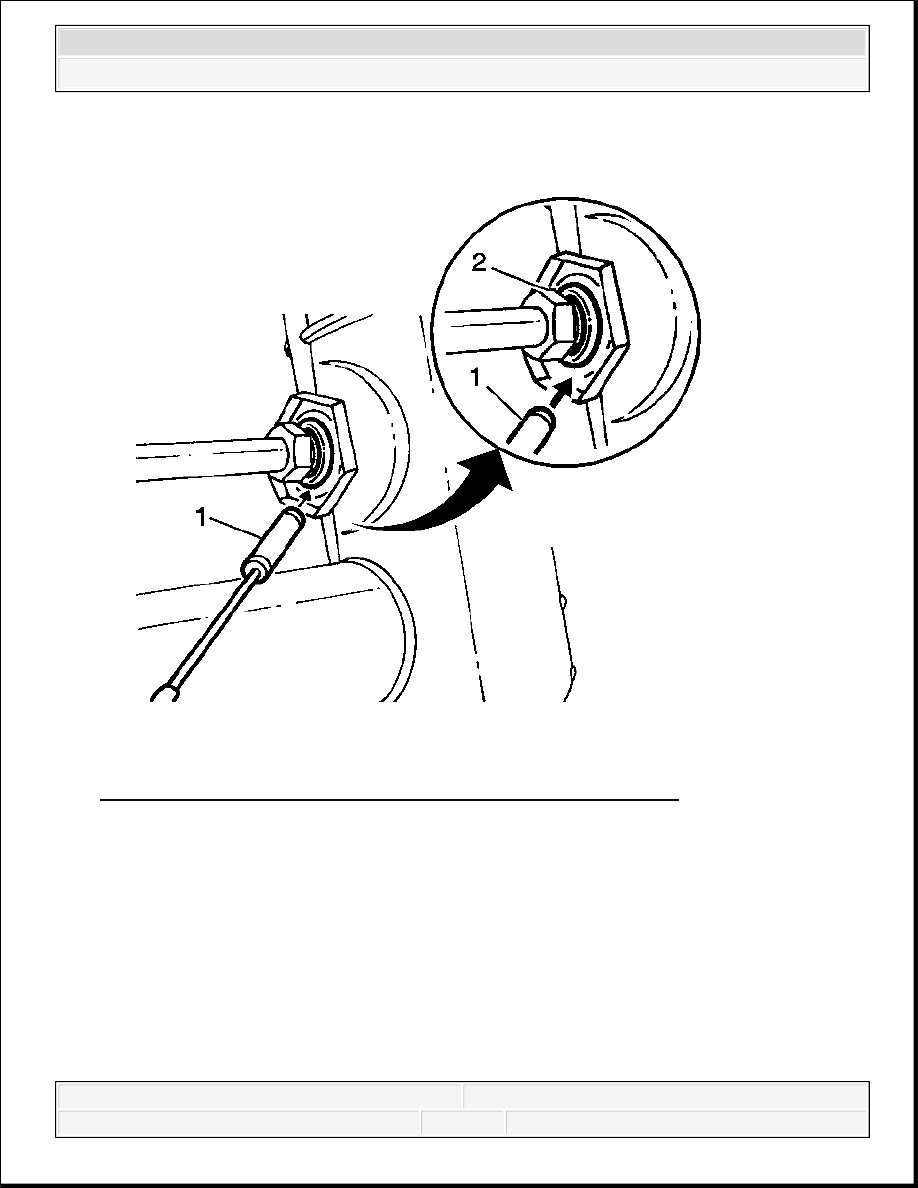

Fig. 12: Identifying Transmission Oil Cooler Metal Composition
Courtesy of GENERAL MOTORS CORP.

2. Determine whether the transmission oil cooler is steel or aluminum by using a magnet (1) at

the cooler flange (2) at the radiator.

3. Refer to the table below. Using the temperature from step 1, locate on either the Steel

MINIMUM Flow Rate table or the Aluminum MINIMUM Flow Rate table the minimum
flow rate in gallons per minutes (GPM). Record the minimum flow rate in GPMs and the
supply fluid temperature for further reference.

Example:

Fluid temperature: 24°C (75°F)



2007 Hummer H3

2007 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - H3



Cooler type: Steel

The MINIMUM flow rate for this example would be 0.8 GPM.

4. Inspect transmission oil cooler lines for damage or kinks that could cause restricted oil flow.

Repair as needed and refer to the appropriate GM service manual procedures.

Minimum Flow Rate in Gallons Per Minute (GPM)

Back Flush Procedure

Temperature Range

Steel

Aluminum

65-66°F

0.6 gpm

0.5 gpm

67-70°F

0.7 gpm

0.6 gpm

71-75°F

0.8 gpm

0.7 gpm

76-80°F

0.9 gpm

0.8 gpm

81-84°F

1.0 gpm

0.9 gpm

85-89°F

1.1 gpm

1.0 gpm

90-94°F

1.2 gpm

1.1 gpm

95-98°F

1.3 gpm

1.2 gpm

99-103°F

1.4 gpm

1.3 gpm

104-108°F

1.5 gpm

1.4 gpm

109-112°F

1.6 gpm

1.5 gpm

113-117°F

1.7 gpm

1.6 gpm

118-120°F

1.8 gpm

1.7 gpm
