Hummer H3. Manual - part 707





Fig. 46: Passenger Power Seat Circuit



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3

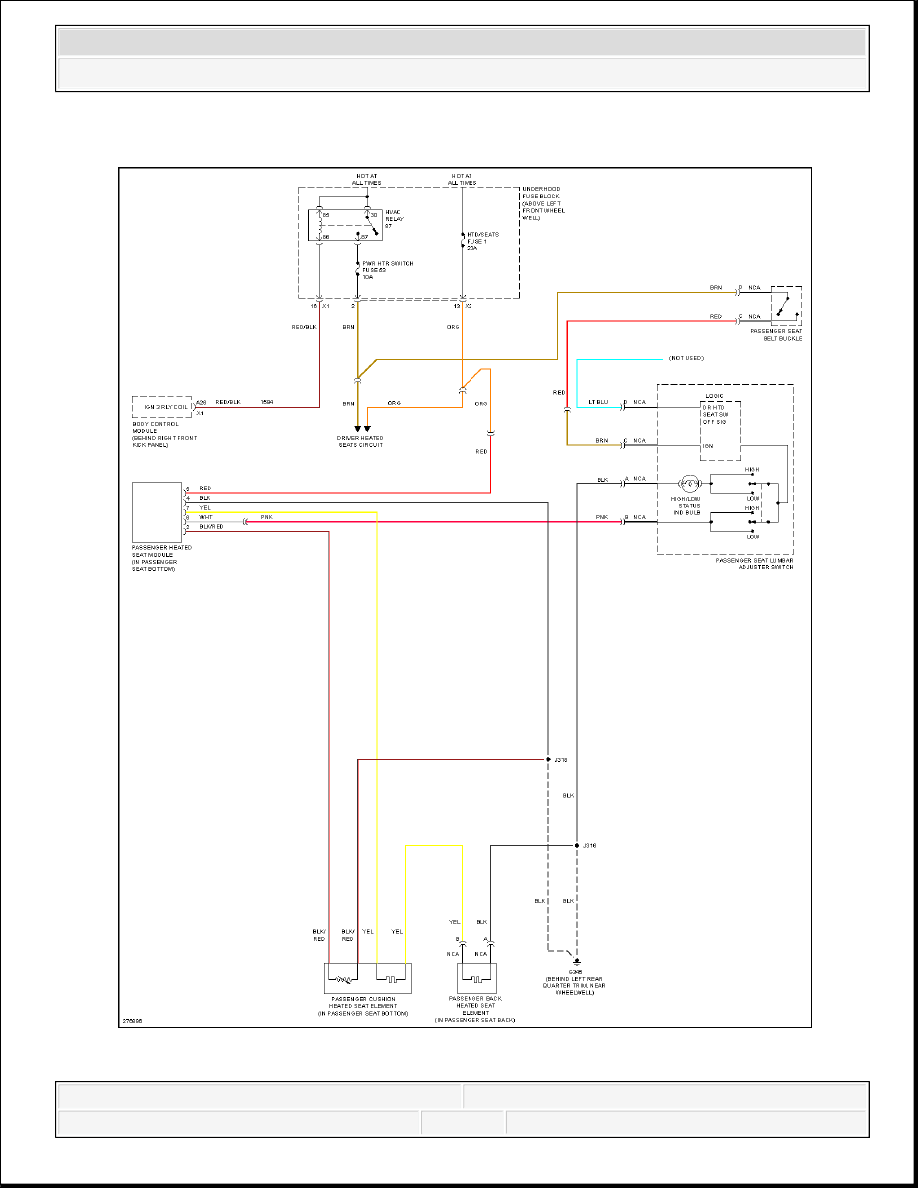

Fig. 47: Passenger"s Heated Seat Circuit

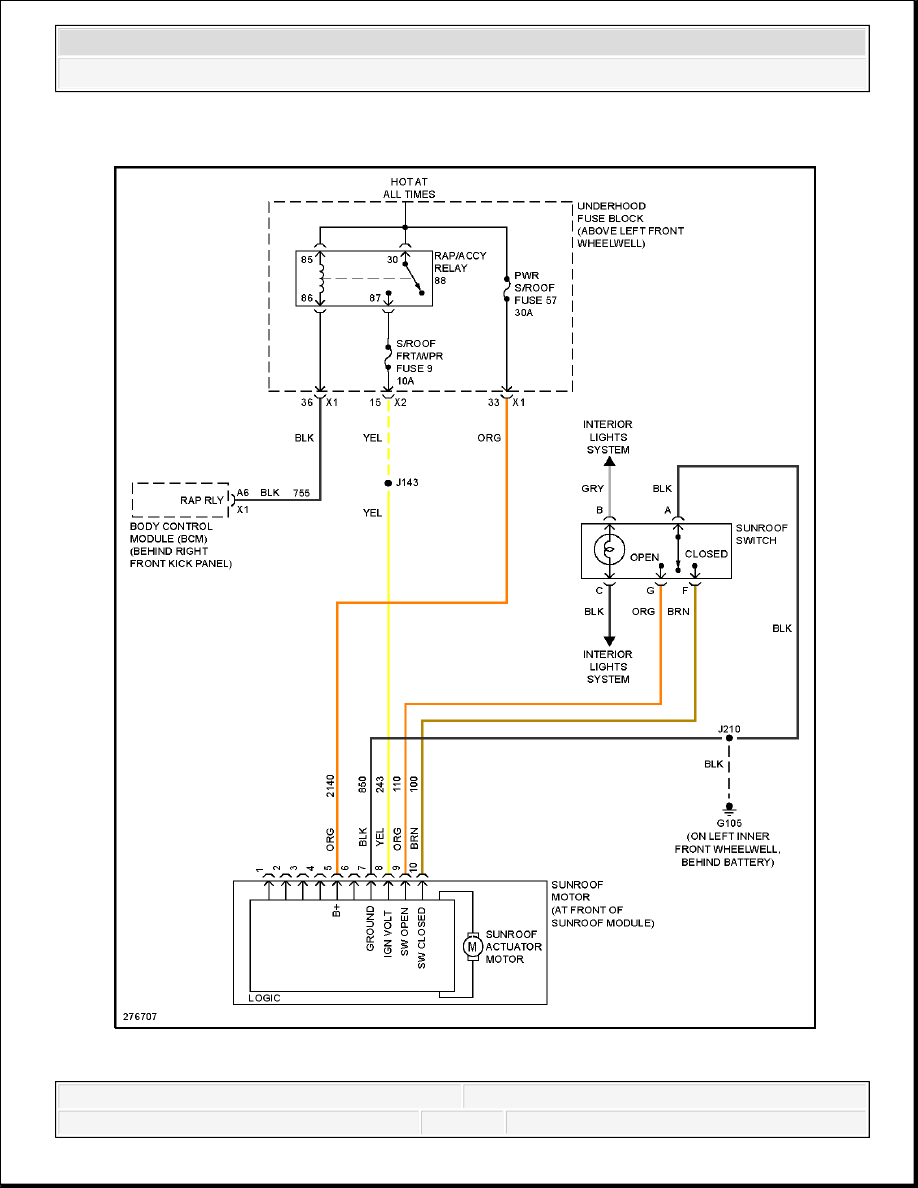

POWER TOP/SUNROOF



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
