Hummer H3. Manual - part 694

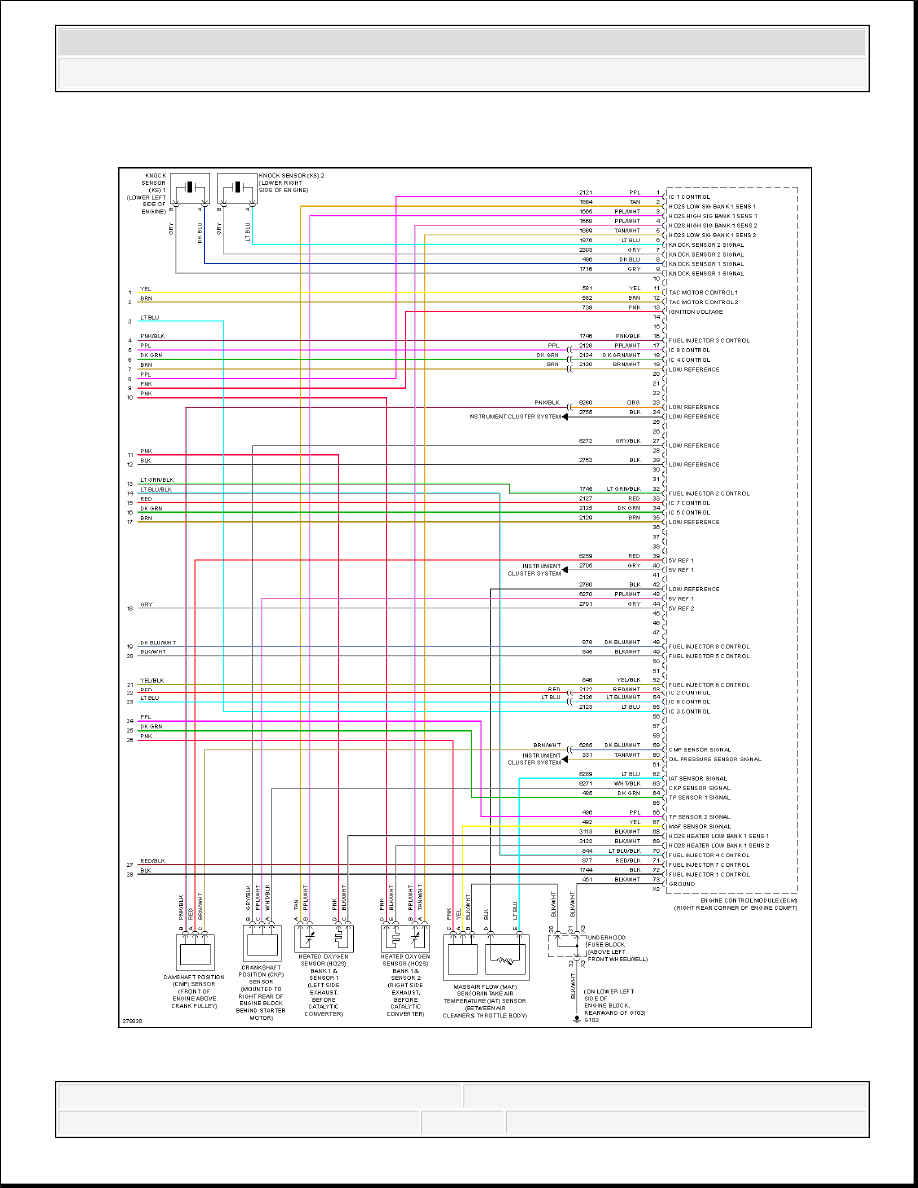

Fig. 20: 5.3L VIN L, Engine Performance Circuit (3 of 5)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3

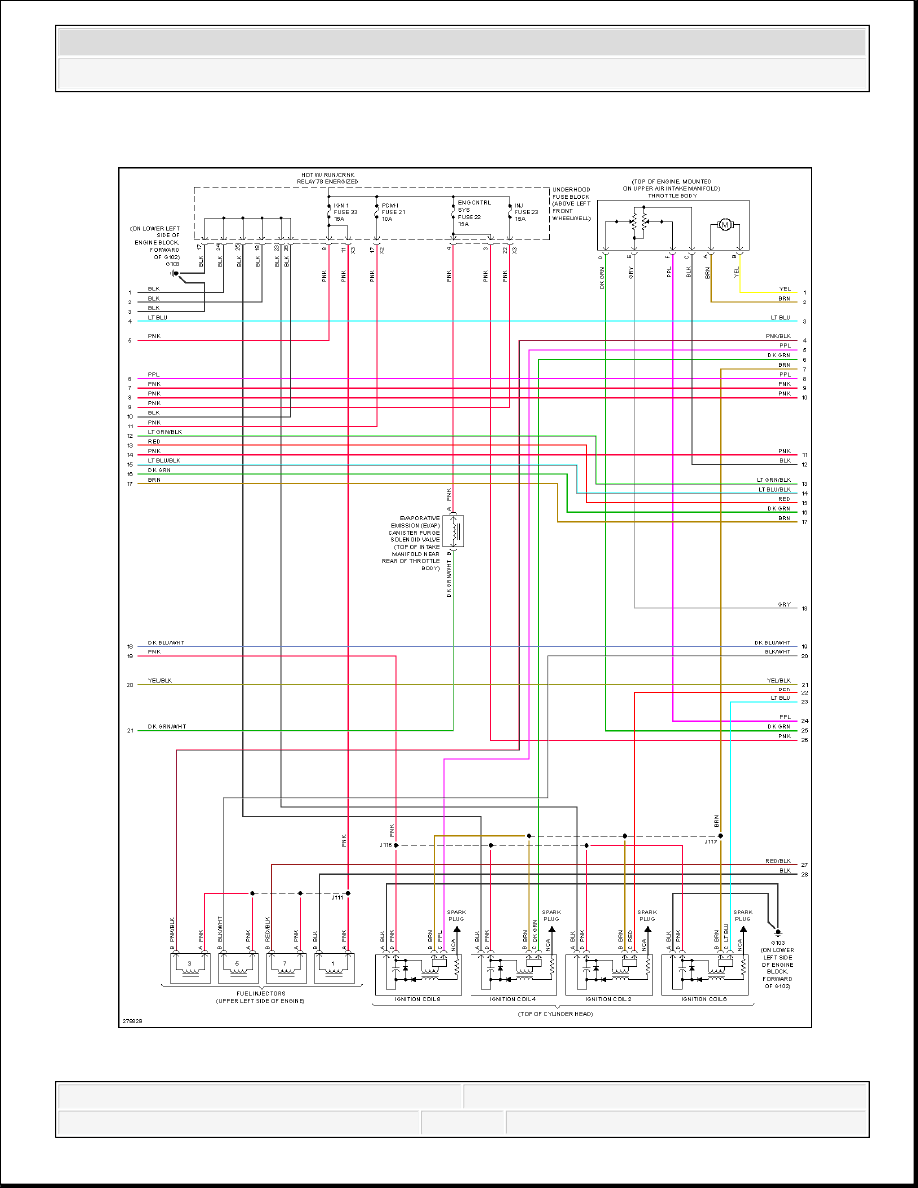

Fig. 21: 5.3L VIN L, Engine Performance Circuit (4 of 5)



2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3





2008 Hummer H3

2008 SYSTEM WIRING DIAGRAMS Hummer - H3
