Hummer H3. Manual - part 679





Fig. 49: Shift Interlock Circuit

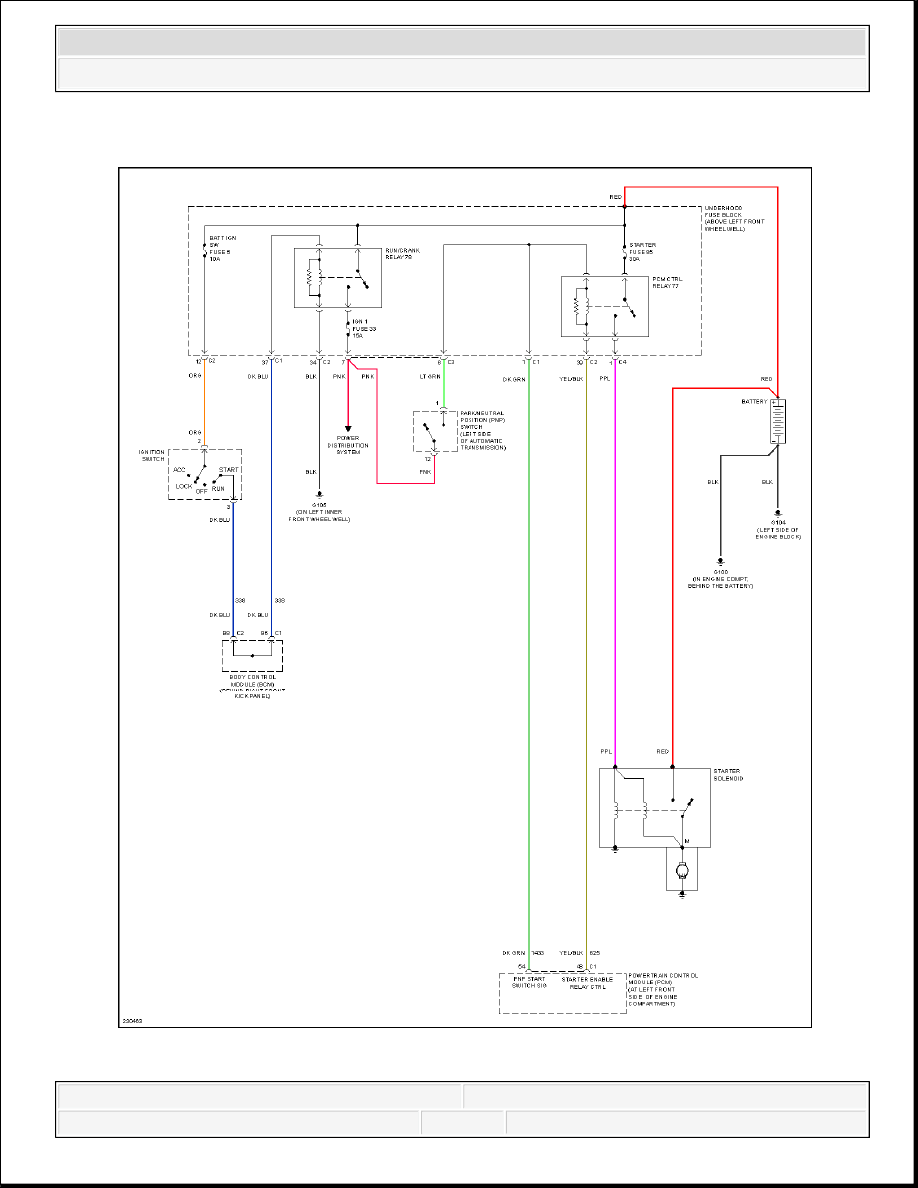

STARTING/CHARGING



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3

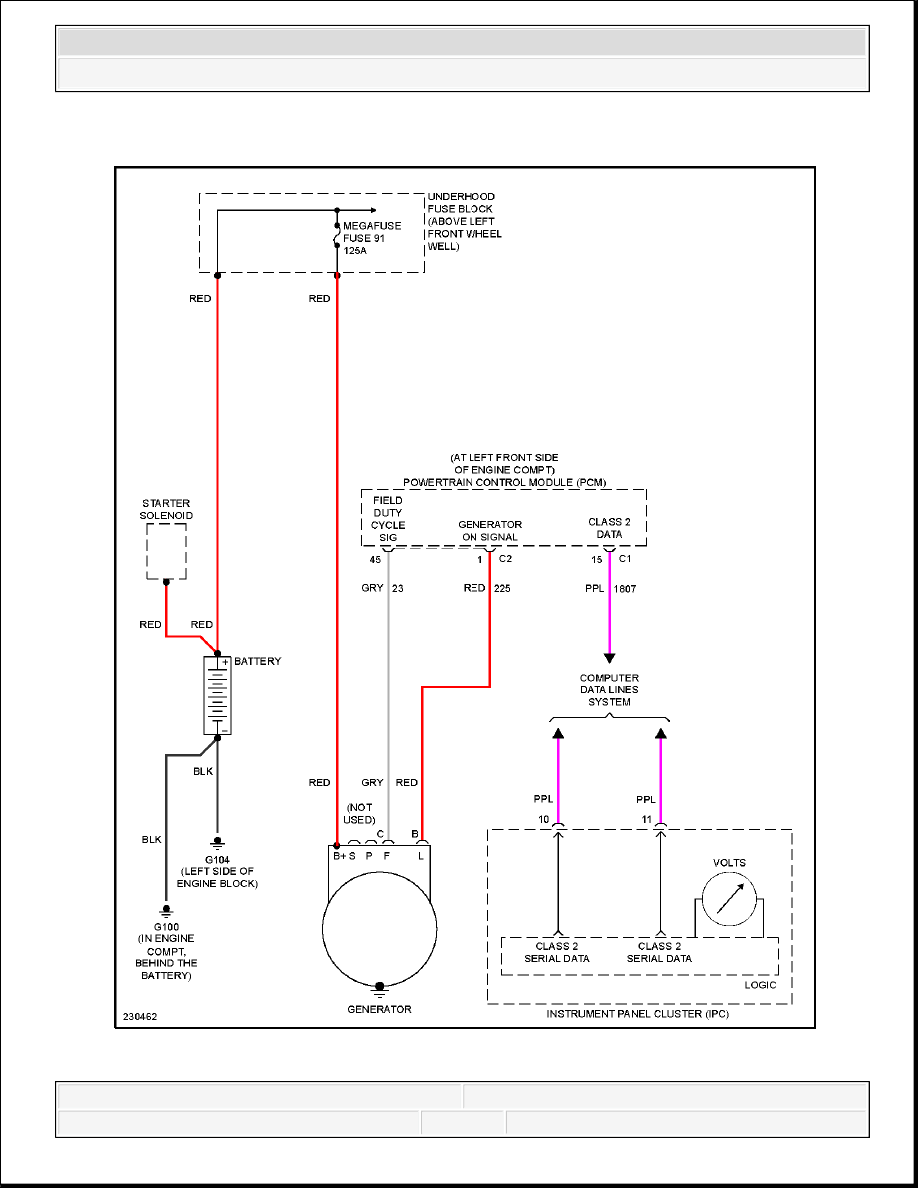

Fig. 50: Charging Circuit



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3
