Fig. 43: Power Top/Sunroof Circuit

POWER WINDOWS



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3

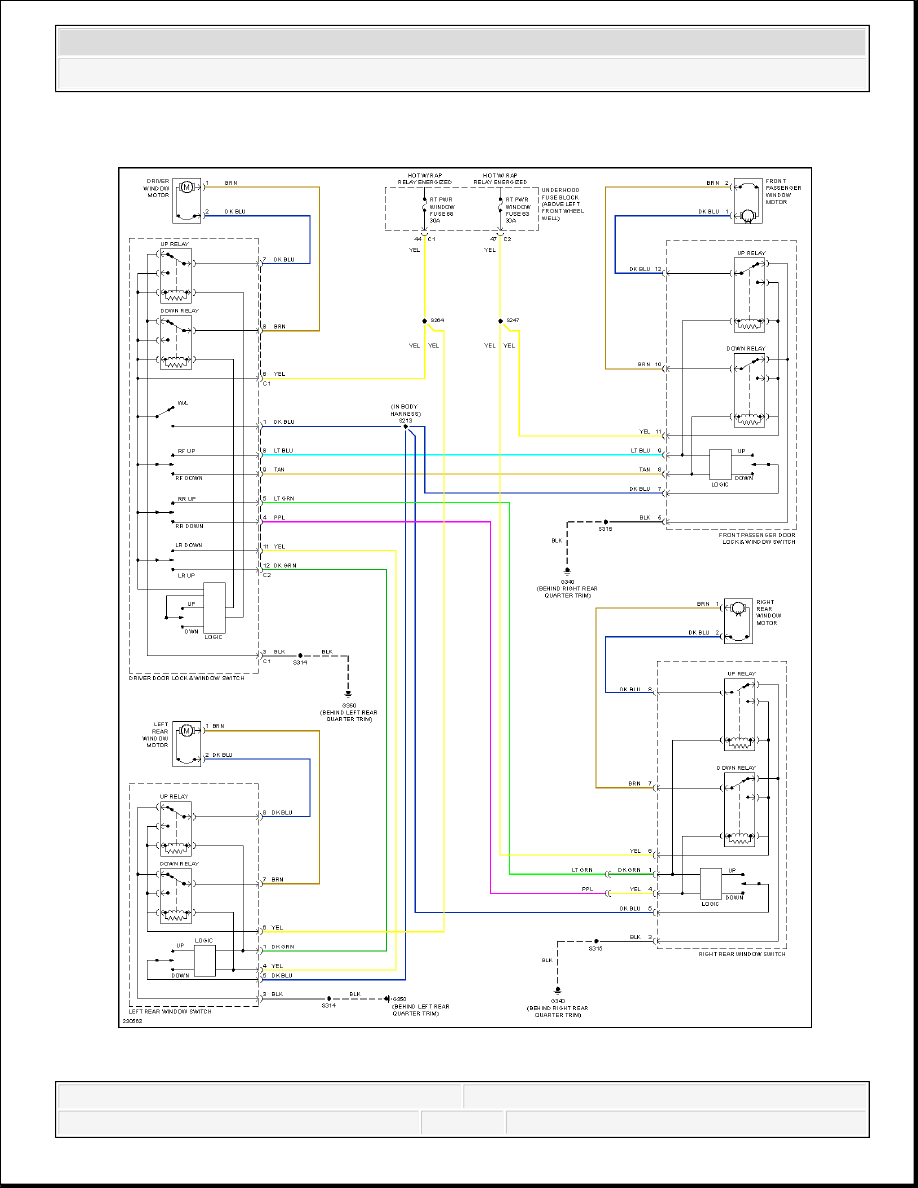

Fig. 44: Power Windows Circuit

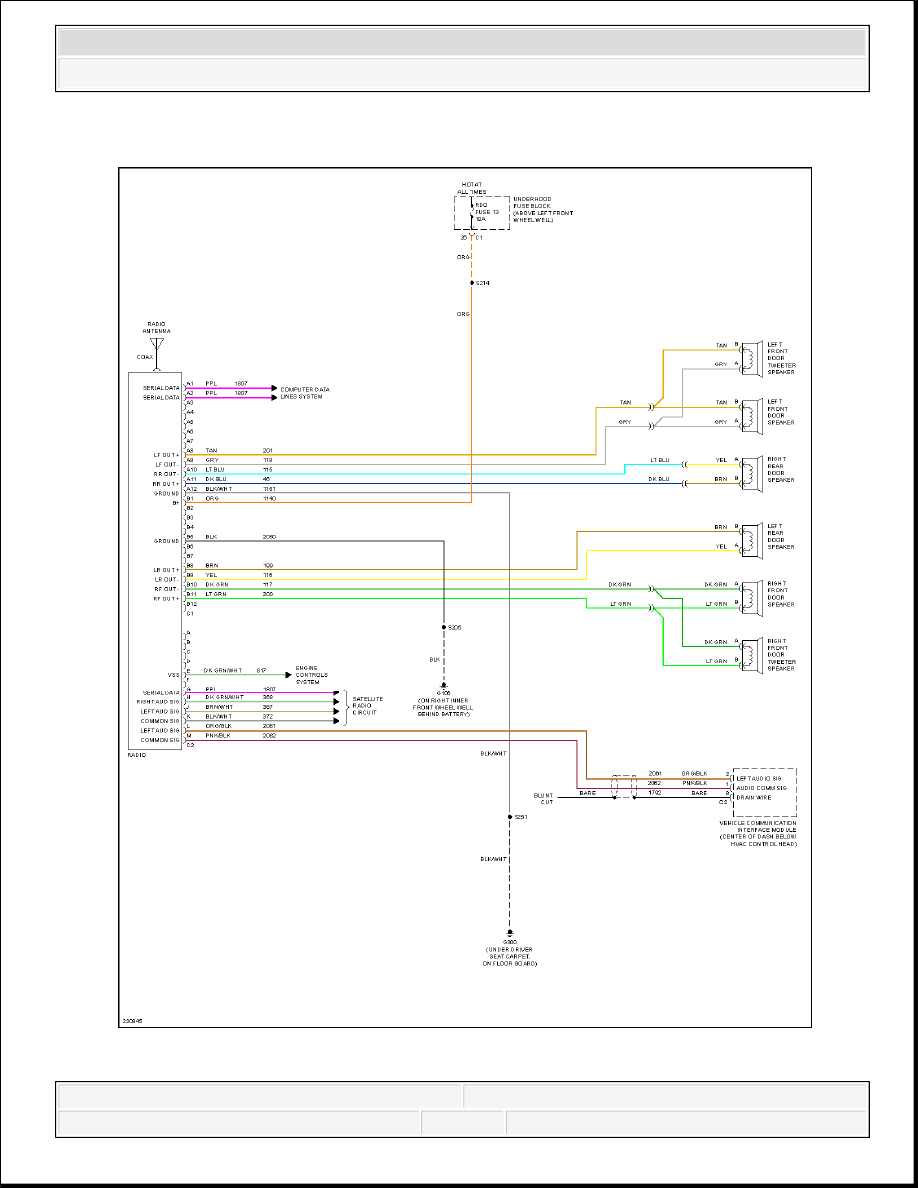

RADIO



2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3





2006 Hummer H3

2006 SYSTEM WIRING DIAGRAMS Hummer - H3
