Removal Procedure

1. Apply and release the brake pedal at least 20 times to release the power brake accumulator

reserve pressure.

2. Mark the location of the brake pipes to the master cylinder.

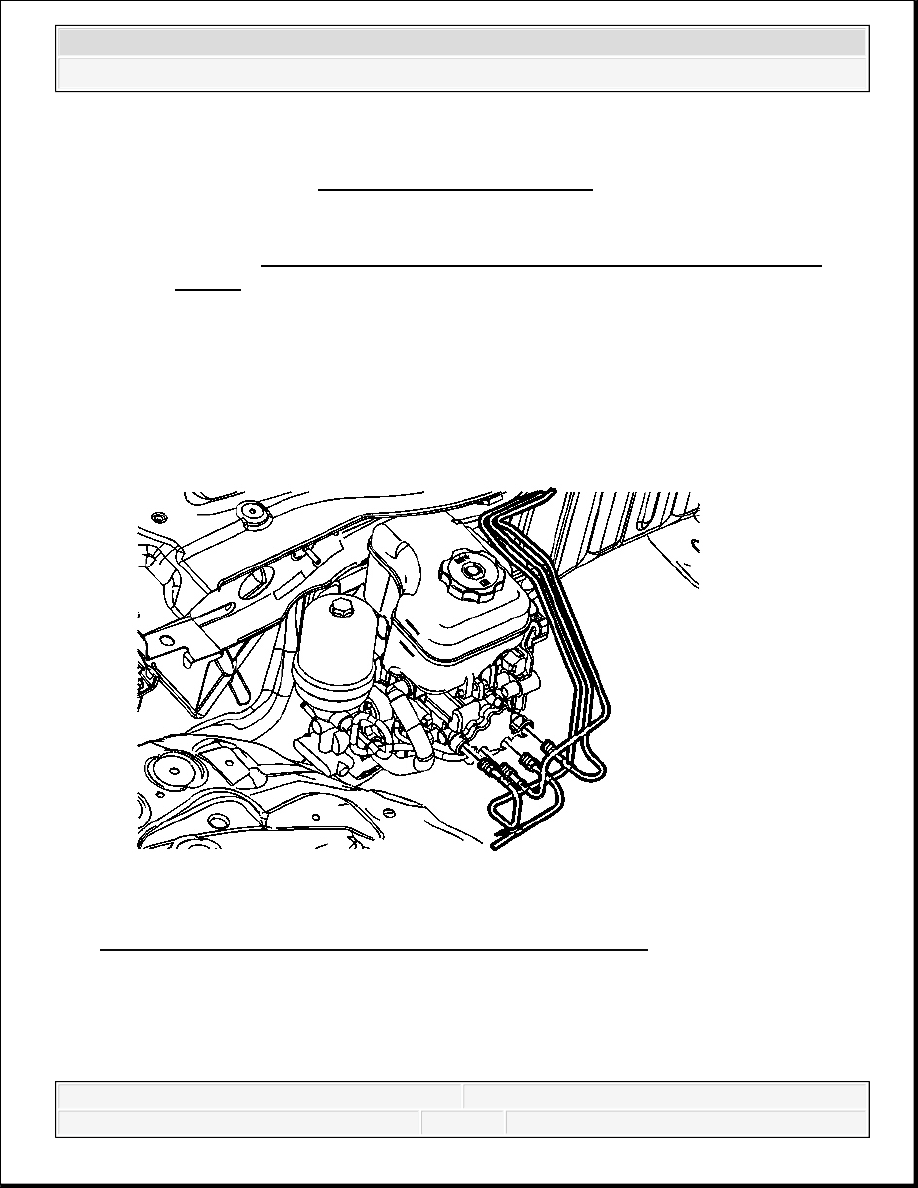

Fig. 30: View Of Brake Pipe Fittings & The Master Cylinder
Courtesy of GENERAL MOTORS CORP.

3. Disconnect the 4 brake pipe fittings from the master cylinder.

Cap the brake pipe fittings and plug the master cylinder outlet ports to prevent brake fluid

CAUTION: Refer to Brake Fluid Irritant Caution .

NOTE:

Refer to Brake Fluid Effects on Paint and Electrical Components
Notice .



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



loss and contamination.

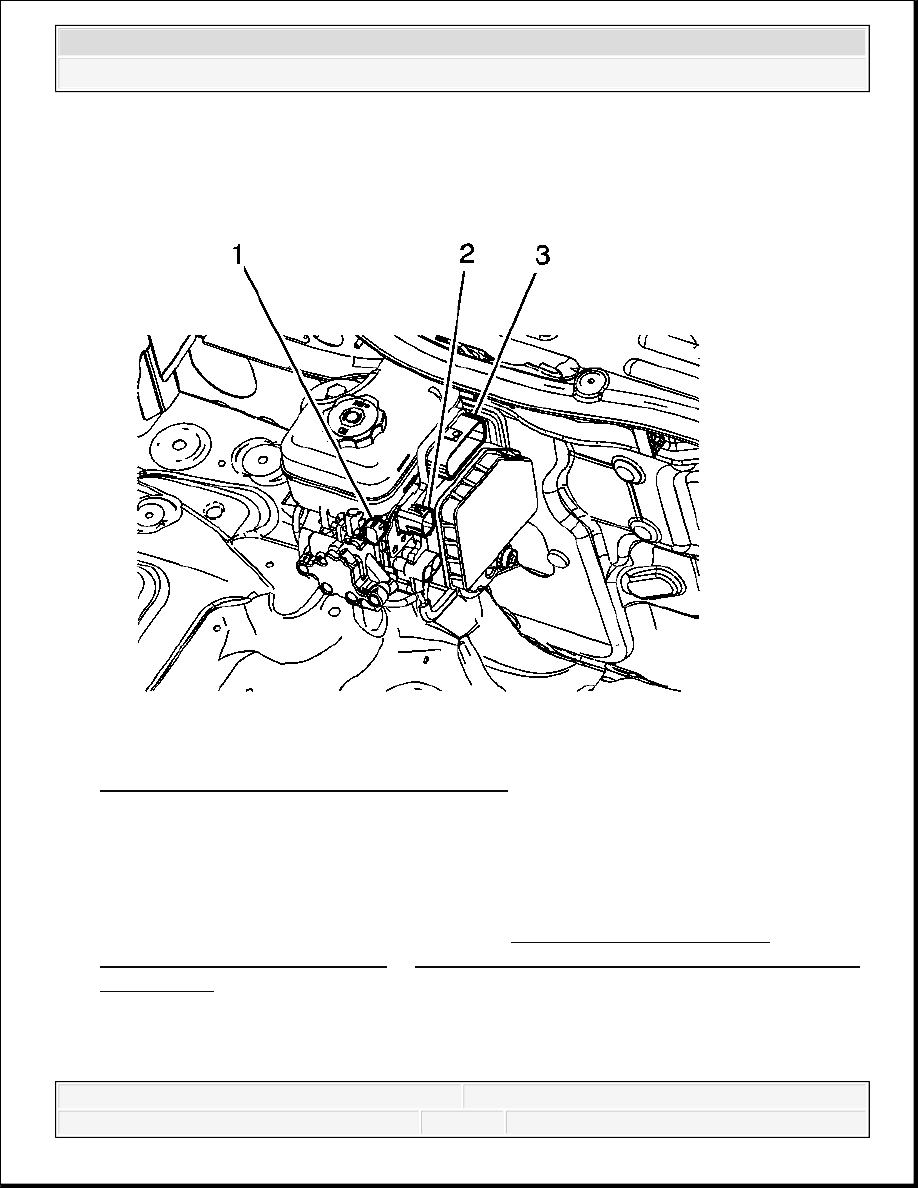

Fig. 31: Identifying Brake Fluid Level Sensor
Courtesy of GENERAL MOTORS CORP.

4. Disconnect the brake fluid level sensor (1) electrical connector.

5. Disconnect the electrical connectors (2) and (3) at the brake pressure modulator valve

(BPMV) and module assembly.

6. Remove the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



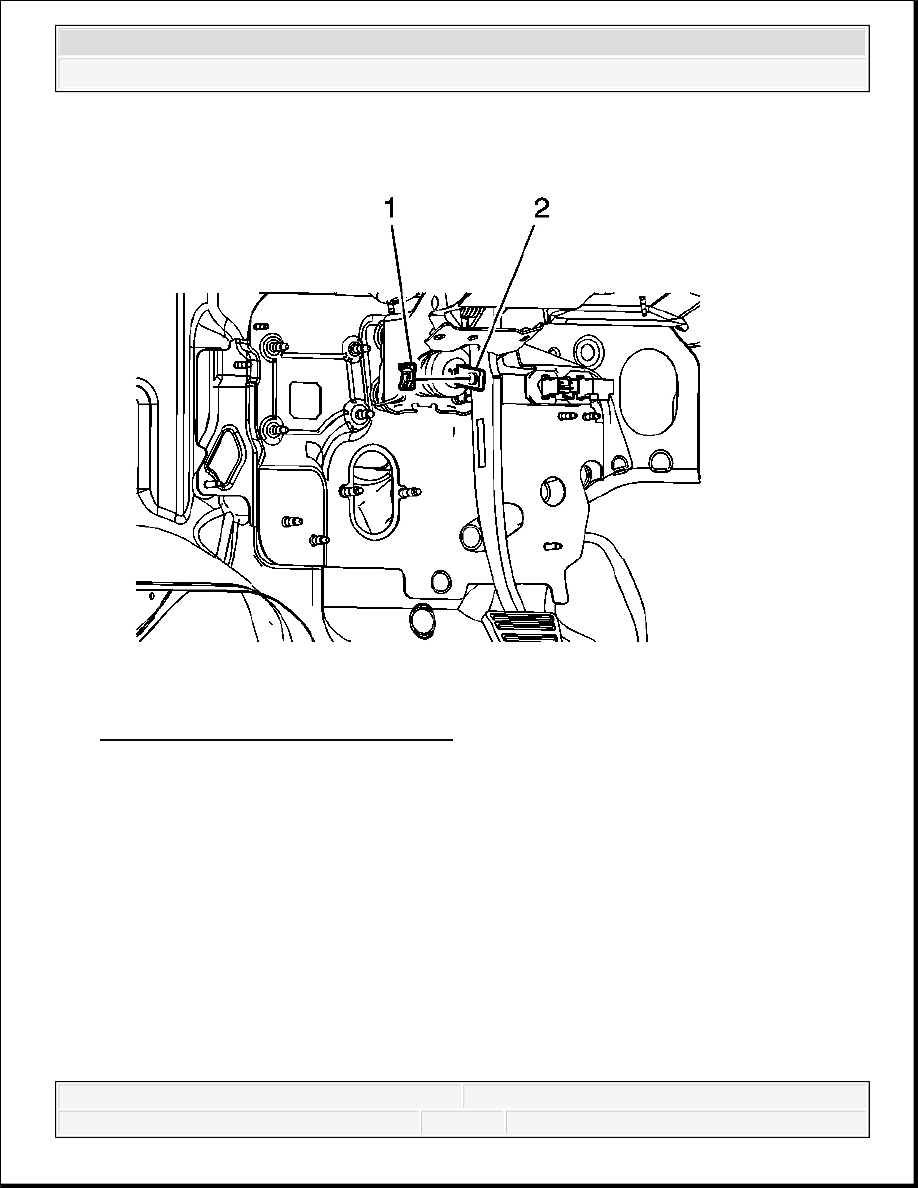

Fig. 32: View Of Retainer & Clevis Pin
Courtesy of GENERAL MOTORS CORP.

7. Remove the retainer (1) from the clevis pin.

8. Remove the clevis pin (2) from the master cylinder pushrod and the brake pedal.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



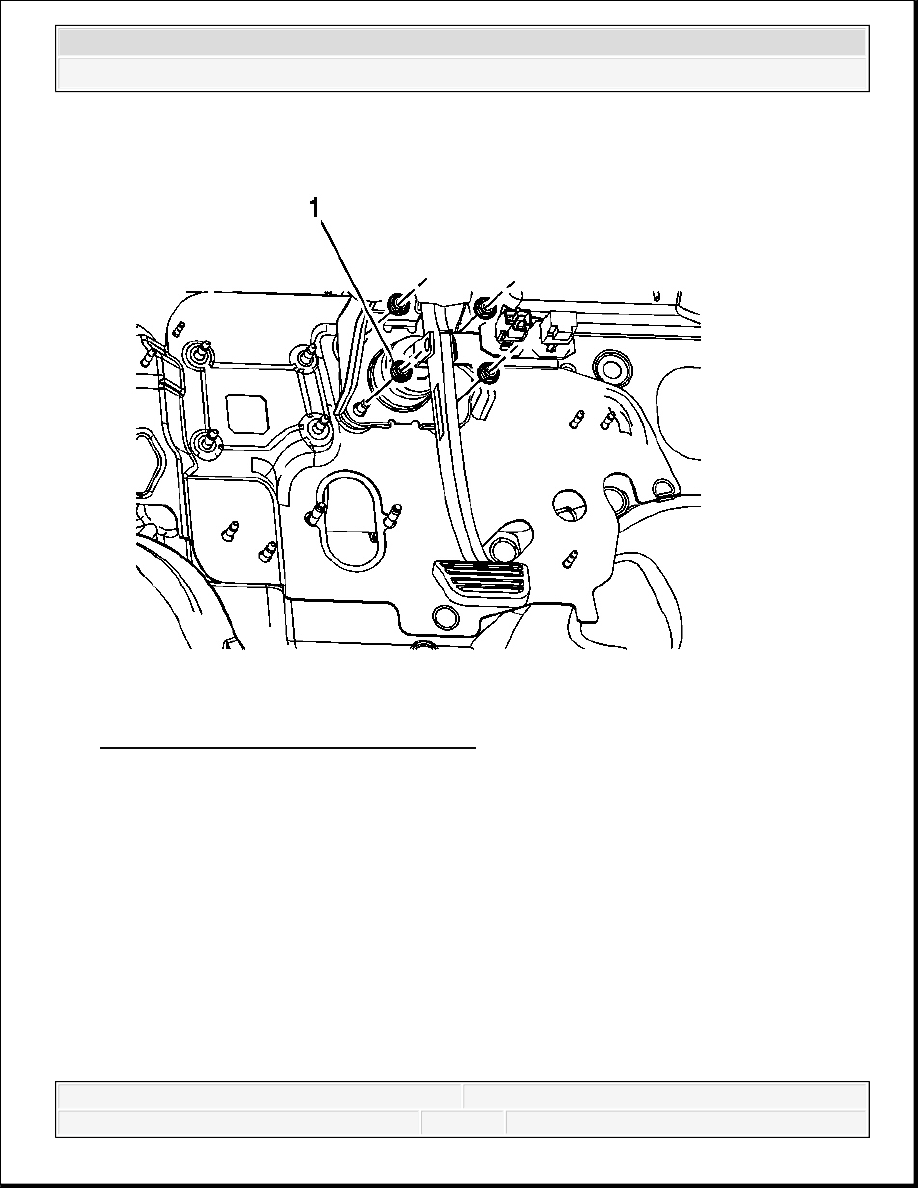

Fig. 33: Identifying Master Cylinder Nuts
Courtesy of GENERAL MOTORS CORP.

9. Remove the 4 master cylinder nuts (1).

Reposition any wiring harnesses as necessary to improve access to the master cylinder nuts.
