1. Position the crankshaft balancer (138) onto the end of the crankshaft.

IMPORTANT: The balancer should be positioned onto the end of the

crankshaft as straight as possible prior to tool installation.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

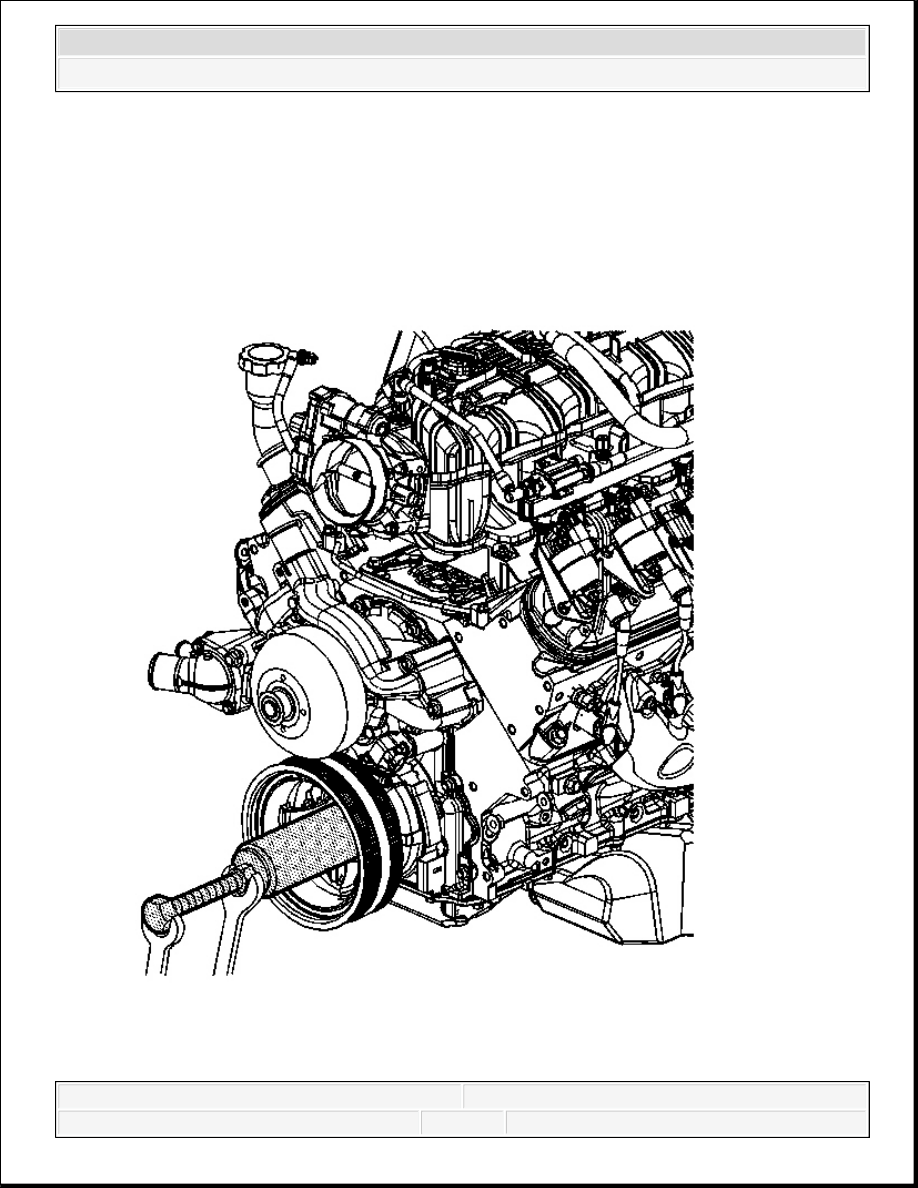

Fig. 157: View Of Balancer Installation Special Tools
Courtesy of GENERAL MOTORS CORP.

2. Install the J 41665 and the threaded rod from the J 41478 to crankshaft balancer and install

the balancer. See Special Tools.

1. Assemble the threaded rod, nut, washer and installer. Insert the smaller end of the

installer into the front of the balancer.

2. Use a wrench and hold the hex end of the threaded rod.

3. Use a second wrench and rotate the installation tool nut clockwise until the balancer is

started onto the crankshaft.

4. Remove the tool and reverse the installation tool. Position the larger end of the

installer against the front of the balancer.

5. Use a wrench and hold the hex end of the threaded rod.

6. Use a second wrench and rotate the installation tool nut clockwise until the balancer is

installed onto the crankshaft.

7. Remove the J 41665 and the threaded rod. See Special Tools.



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3

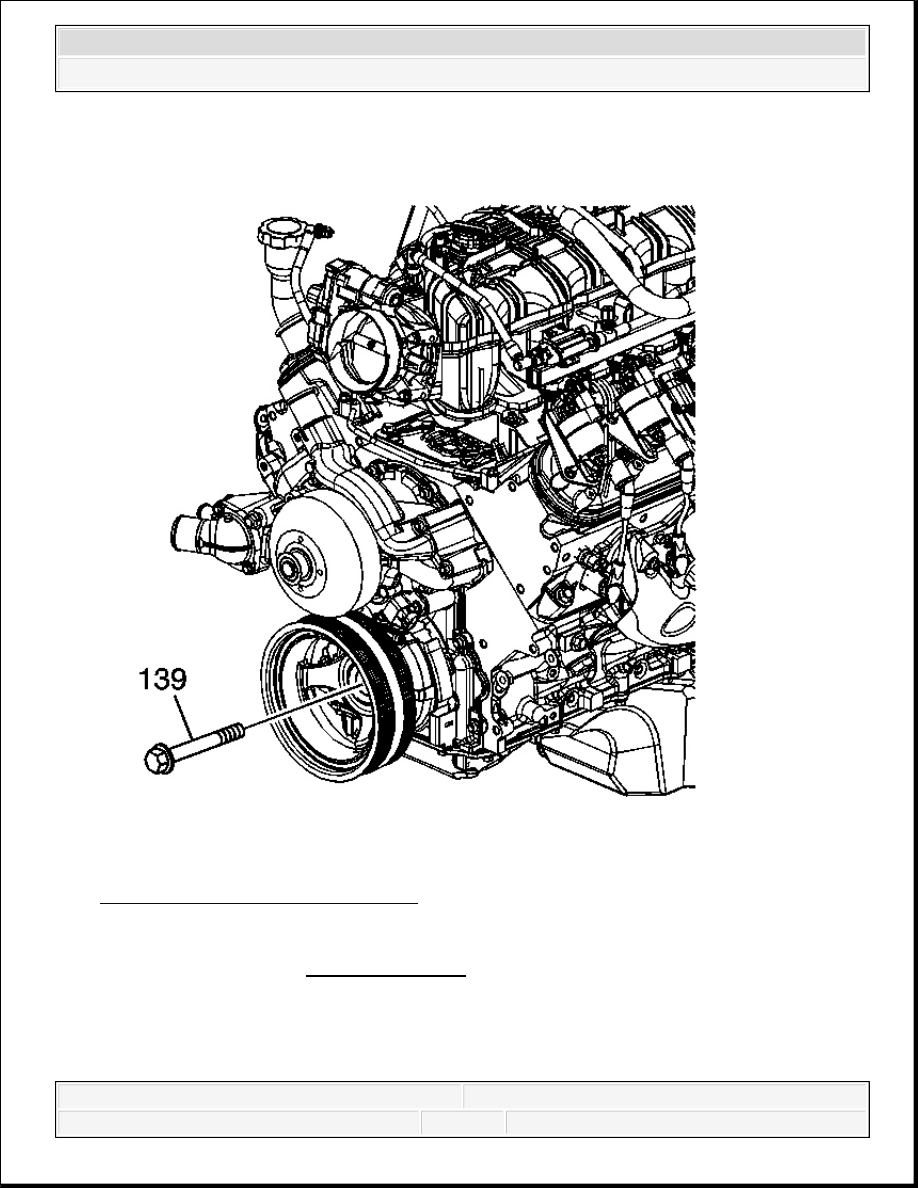

Fig. 158: Crankshaft Balancer Bolt
Courtesy of GENERAL MOTORS CORP.

3. Install the USED crankshaft balancer bolt (139).

Tighten: Tighten the USED bolt to 330 N.m (240 lb ft).

NOTE:

Refer to Fastener Notice .



2008 Hummer H3

2008 ENGINE Engine Mechanical - 5.3L - H3



4. Remove the USED crankshaft balancer bolt.

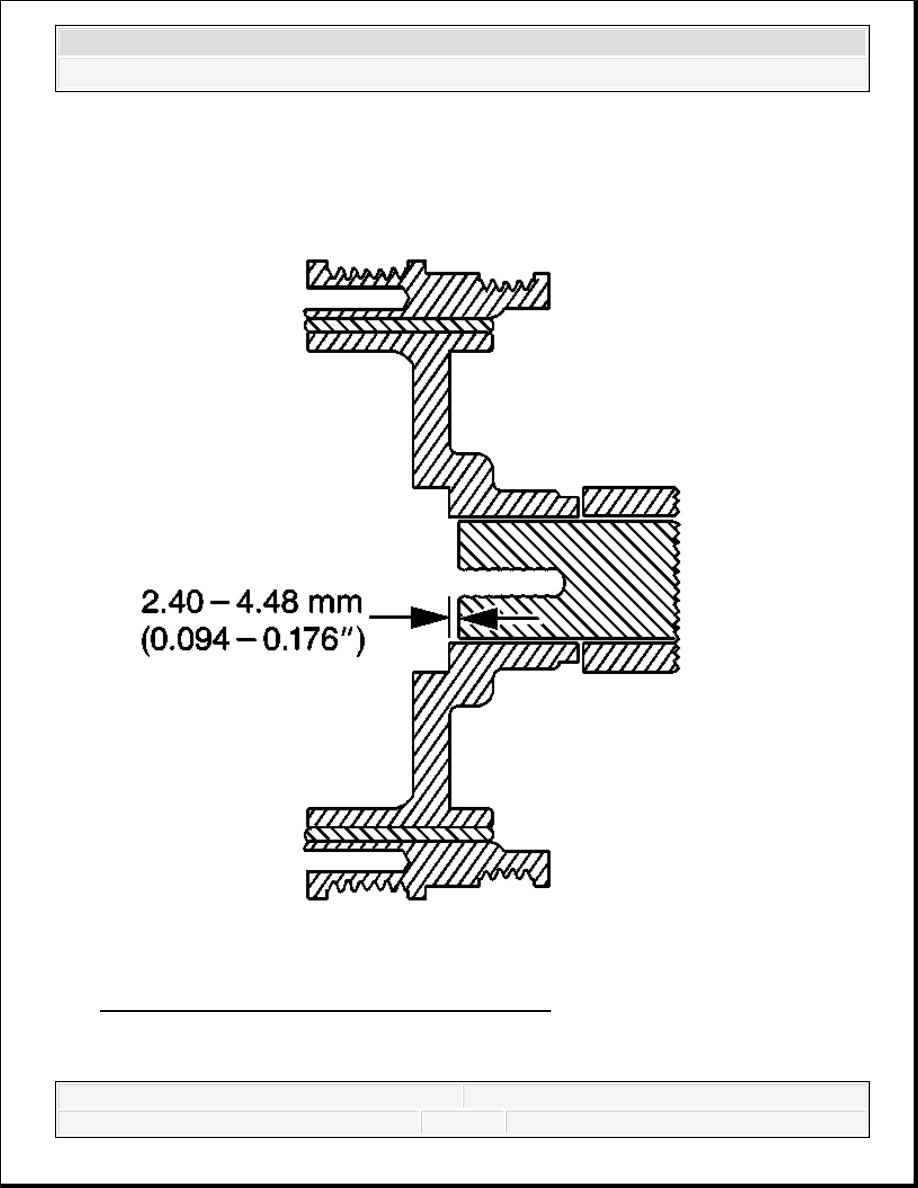

Fig. 159: Identifying Hub To Crankshaft Distance
Courtesy of GENERAL MOTORS CORP.
