Hummer H3. Manual - part 447

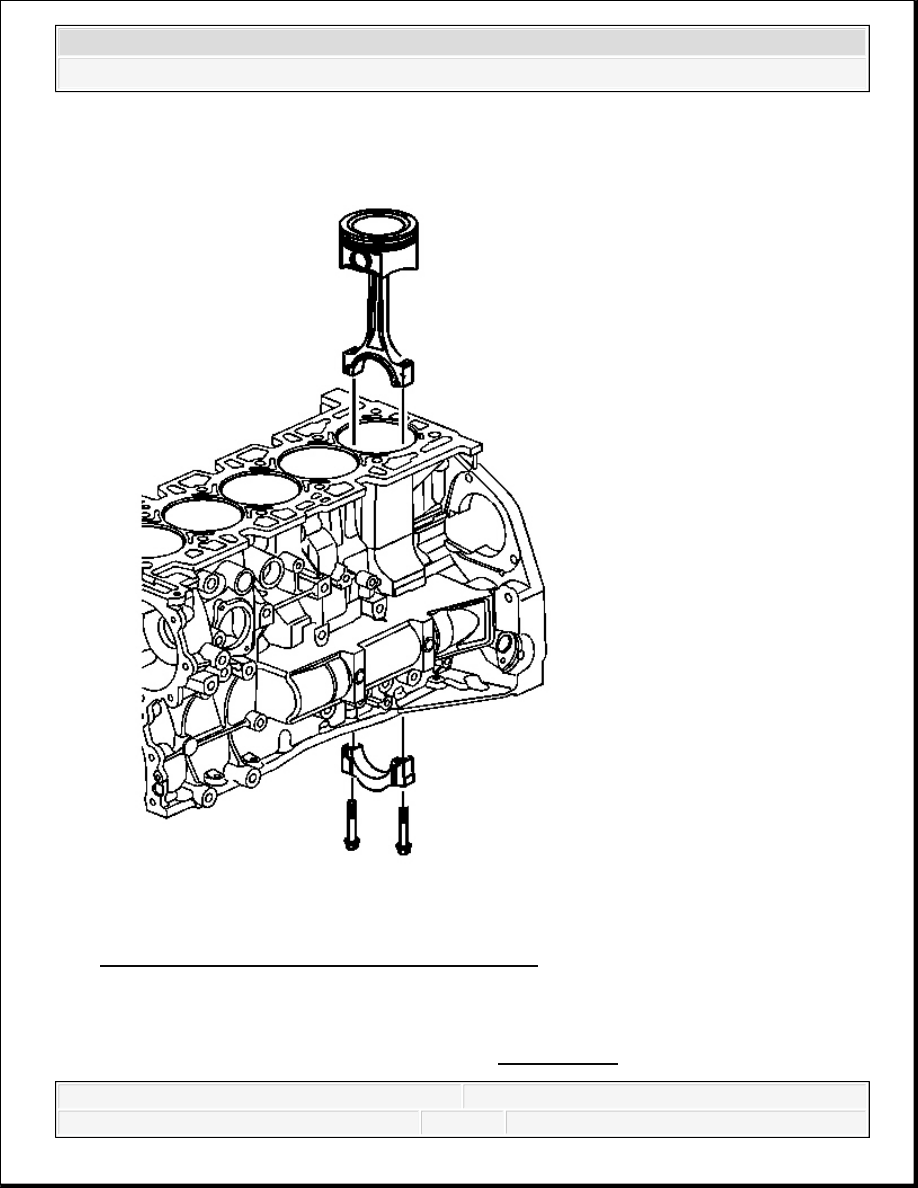

Fig. 610: View Of Connecting Rods & Caps
Courtesy of GENERAL MOTORS CORP.

1. Rotate the crankshaft so the connecting rod journal for the piston being installed is at

Bottom Dead Center.

2. Lubricate the cylinder wall with engine oil.

3. Lubricate the piston and rings with engine oil.

4. Stagger the ring end gaps 90 degrees apart.

5. Use EN-48260 to compress the rings. See Special Tools.

6. Install the connecting rod bearings into the connecting rods and caps (1).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Fig. 611: Installing J 41556 Into Connecting Rod
Courtesy of GENERAL MOTORS CORP.

7. Lubricate the connecting rod bearing contact surfaces with engine oil.

8. Install the J 41556 into the connecting rod. See Special Tools.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



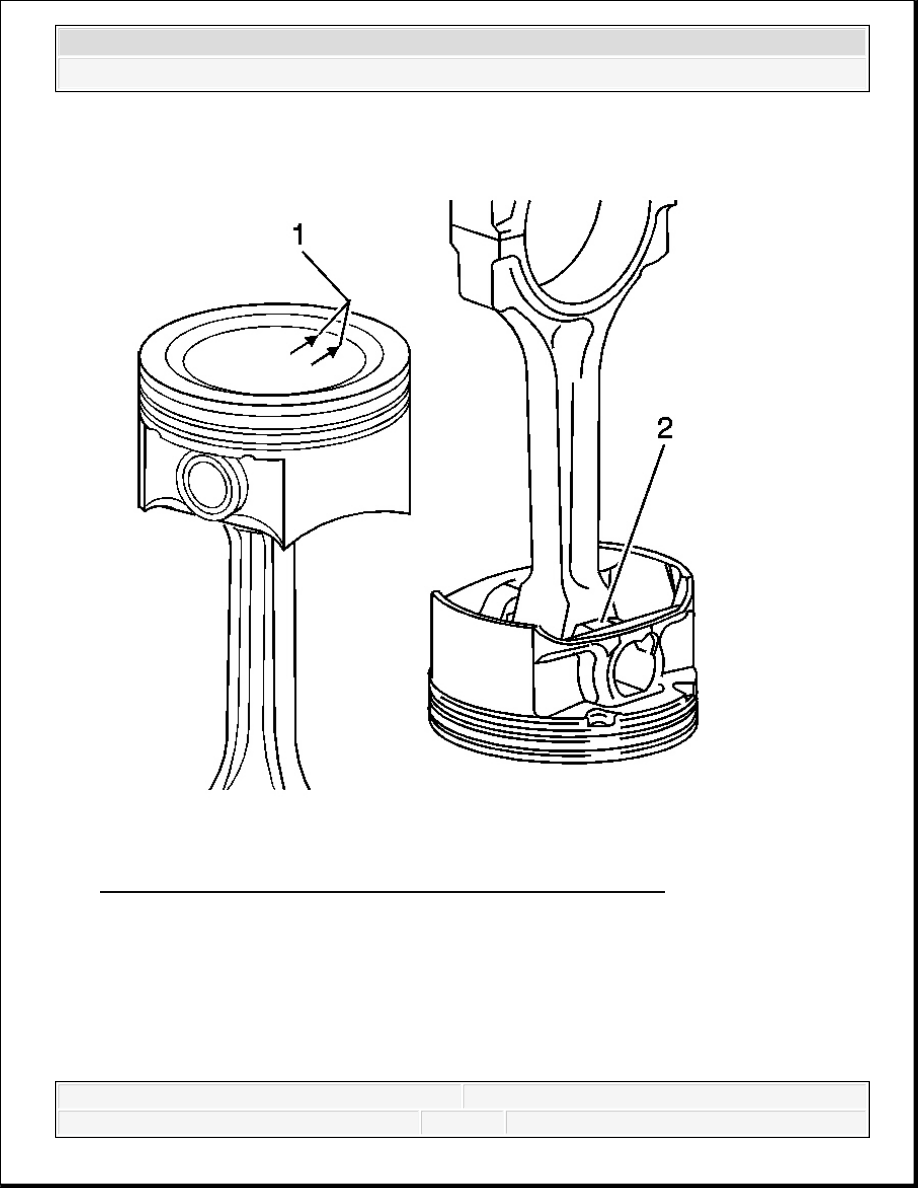

Fig. 612: View Of Piston Alignment Mark & Flat Casting Boss
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: The piston and cylinder bore have been measured and the

bore has been sized for the proper clearance. Install the
piston and connecting rod assembly into the proper cylinder
bore. The piston alignment mark MUST face the front of the
engine block (1) or the flat casting boss (2).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



9. Install the connecting rod and piston into the proper cylinder bore.

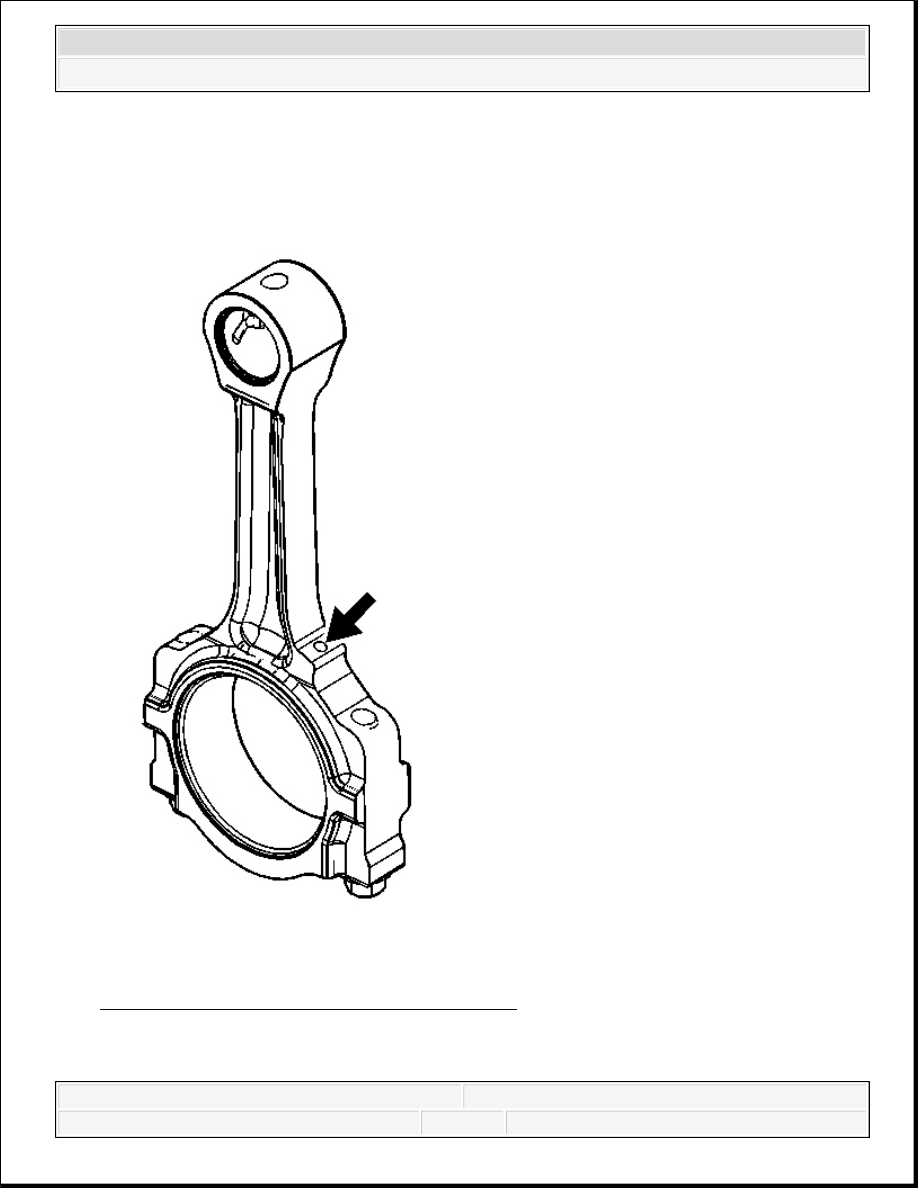

Fig. 613: Identifying Connecting Rod Oil Hole
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3
