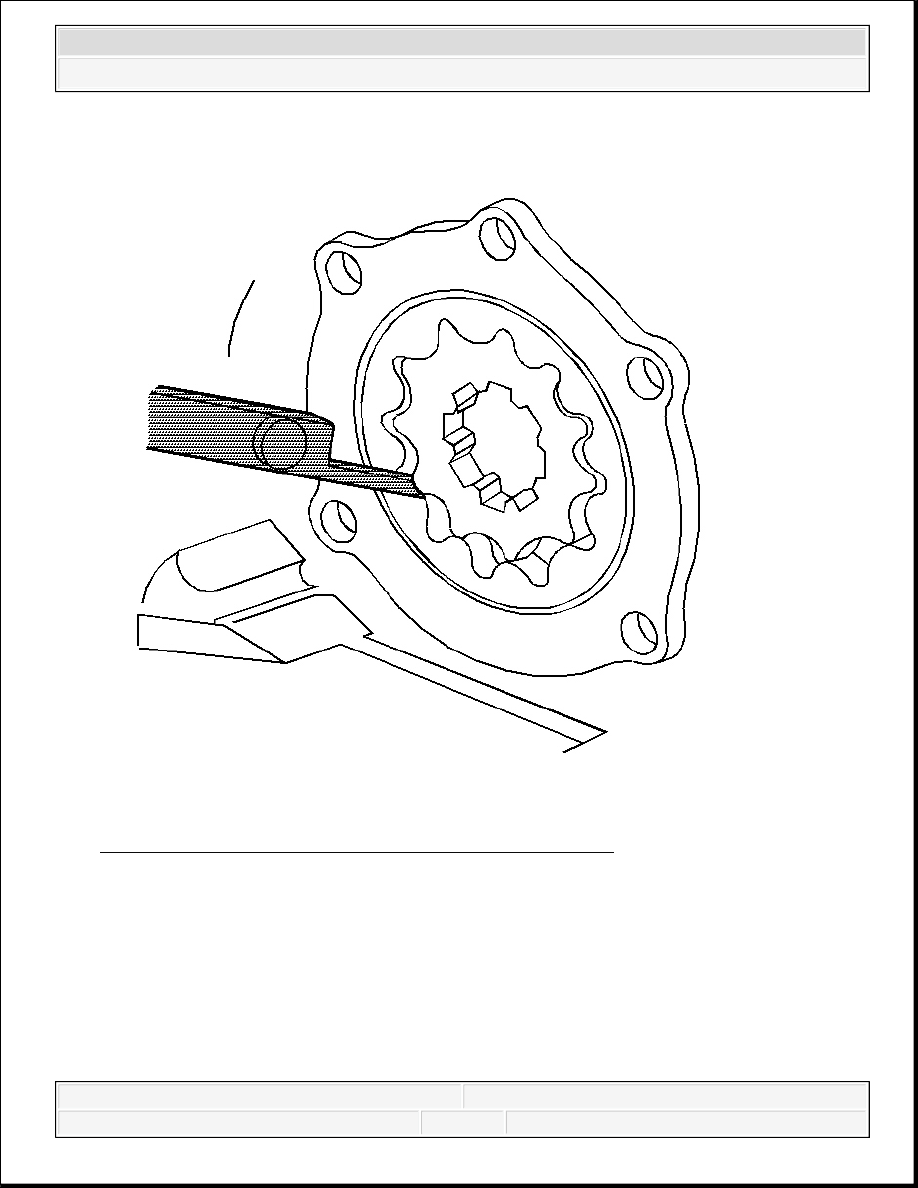

Fig. 488: Measuring Inner Oil Pump Gear Tip Clearance
Courtesy of GENERAL MOTORS CORP.

1. Clean all parts of sludge, oil and varnish by soaking in carburetor cleaner or cleaning

solvent.

2. Inspect for foreign material and determine the source of the foreign material.

3. Inspect the oil pump housing and engine front cover for the following conditions:

Cracks or casting imperfections

Scoring



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Damaged threads

4. Do not attempt to repair the oil pump housing. Replace the oil pump housing if damage is

found.

5. Inspect the oil pump gears for damage.

6. Measure the inner oil pump gear tip clearance in several places.

Fig. 489: Measuring Outer Oil Pump Gear Diameter Clearance
Courtesy of GENERAL MOTORS CORP.

7. Measure the outer oil pump gear tip clearance in several places.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



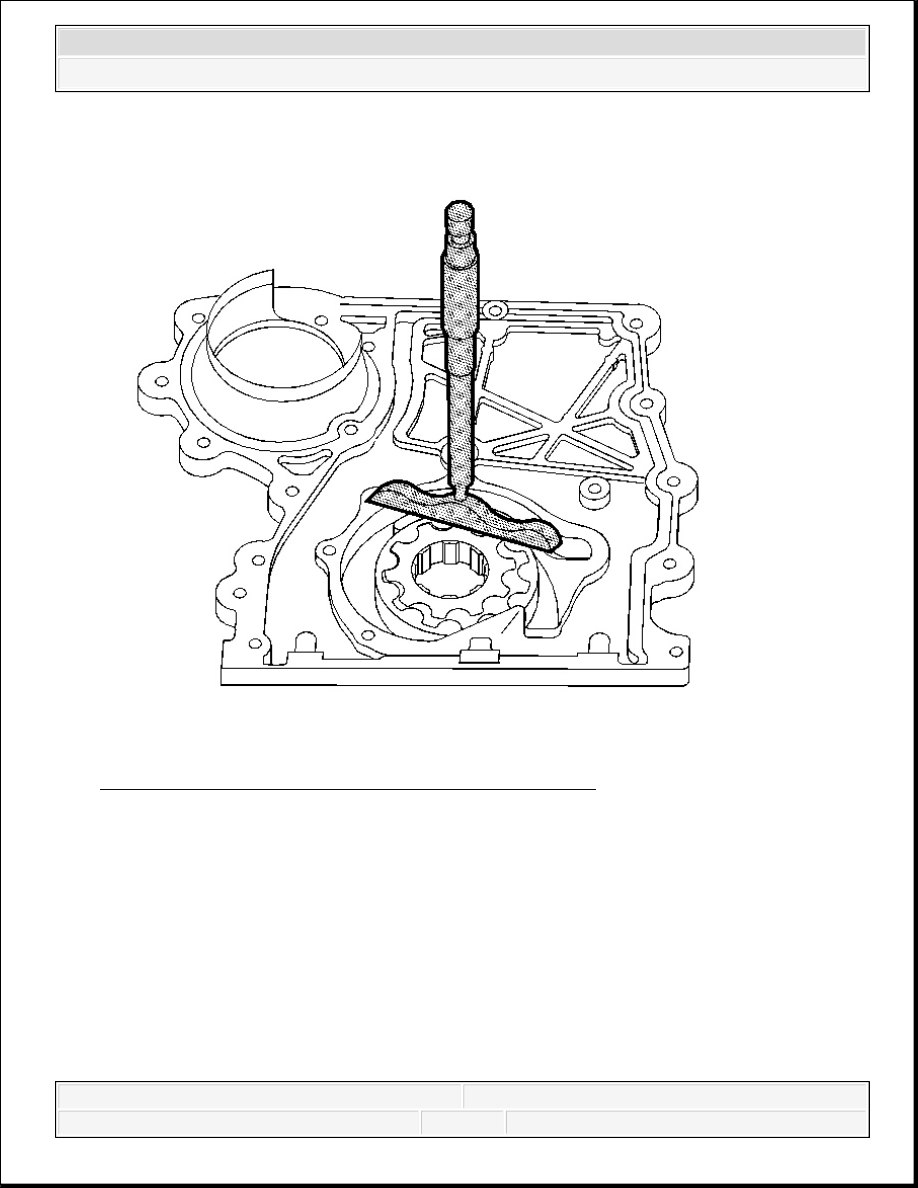

Fig. 490: Measuring Clearance Of Oil Pump Gear Side
Courtesy of GENERAL MOTORS CORP.

8. Measure the oil pump gear side clearance.

9. Inspect the pressure regulator valve for the following conditions:

Scoring

Sticking

Burrs - Burrs may be removed using a fine oil stone.

IMPORTANT: When deciding oil pump serviceability based on end

clearance, consider depth of the wear pattern in the pump
cover.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



10. Inspect the pressure regulator valve spring for loss of tension or bending. Replace the

pressure regulator spring if damaged.

11. Inspect the oil pump pipe pickup tube and screen assembly for the following conditions:

Looseness - If the oil pump pipe pickup tube is loose or bent, replace the oil pump
pipe pickup tube.

Broken wire mesh or screen

Inspect the O-ring seal at the base of the oil pump pickup tube for damage.

OIL PAN CLEANING AND INSPECTION

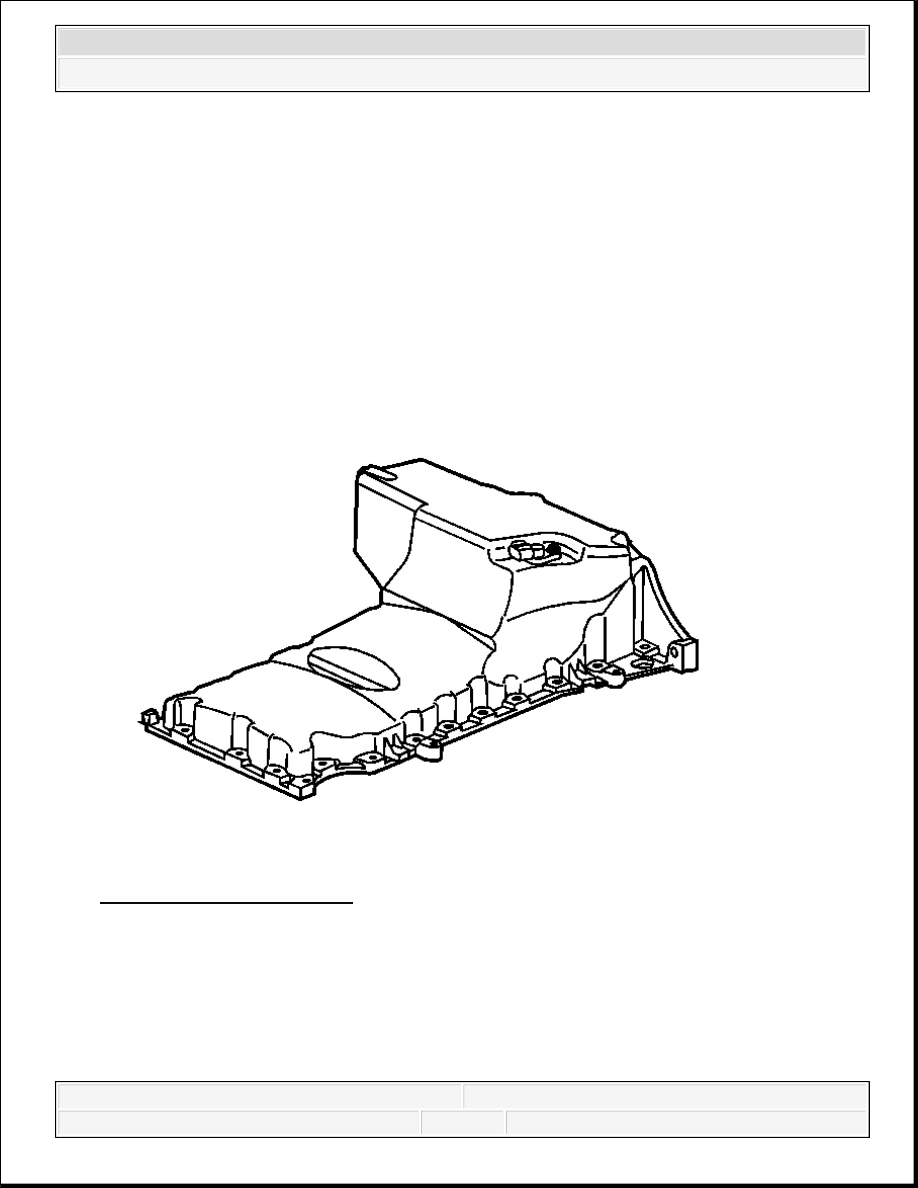

Fig. 491: Inspecting Oil Pan
Courtesy of GENERAL MOTORS CORP.

1. Clean the oil pan in solvent. Remove all sludge and debris from the oil pan.

IMPORTANT: Do not use a motorized tool or bristle disc to clean this

component.
