4. Hold the threaded shaft of the cylinder bore sleeve puller EN 45680-402 upward in order to

retain the shoe alignment to the bottom of the cylinder bore sleeve.

5. Install the fixture EN 456850-401 (4) onto the threaded shaft of the cylinder bore sleeve

puller EN 456850-402 and the engine block.

6. Install the bearing (3) and the nut (1).

7. Tighten the nut (1) to the bearing (3).

8. Install and tighten the 4 attaching bolts (2) into the cylinder head bolt holes of the block.

Tighten: Tighten the bolts to 15 N.m (11 lb ft).

NOTE:

Refer to Fastener Notice .

IMPORTANT: Use four old cylinder head bolts for the attaching bolts.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

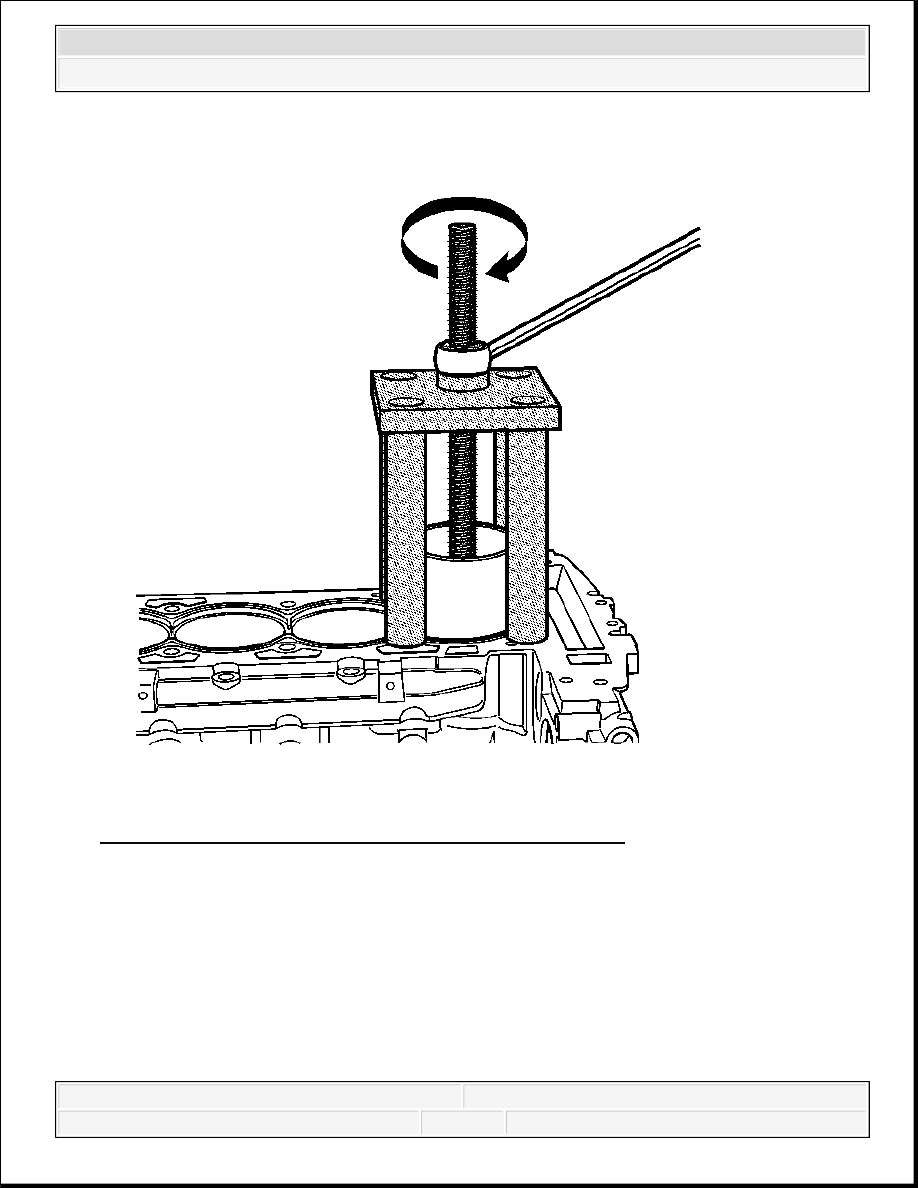

Fig. 431: Removing Cylinder Bore Sleeve By Rotating Nut
Courtesy of GENERAL MOTORS CORP.

9. Rotate the nut clockwise in order to remove the cylinder bore sleeve.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

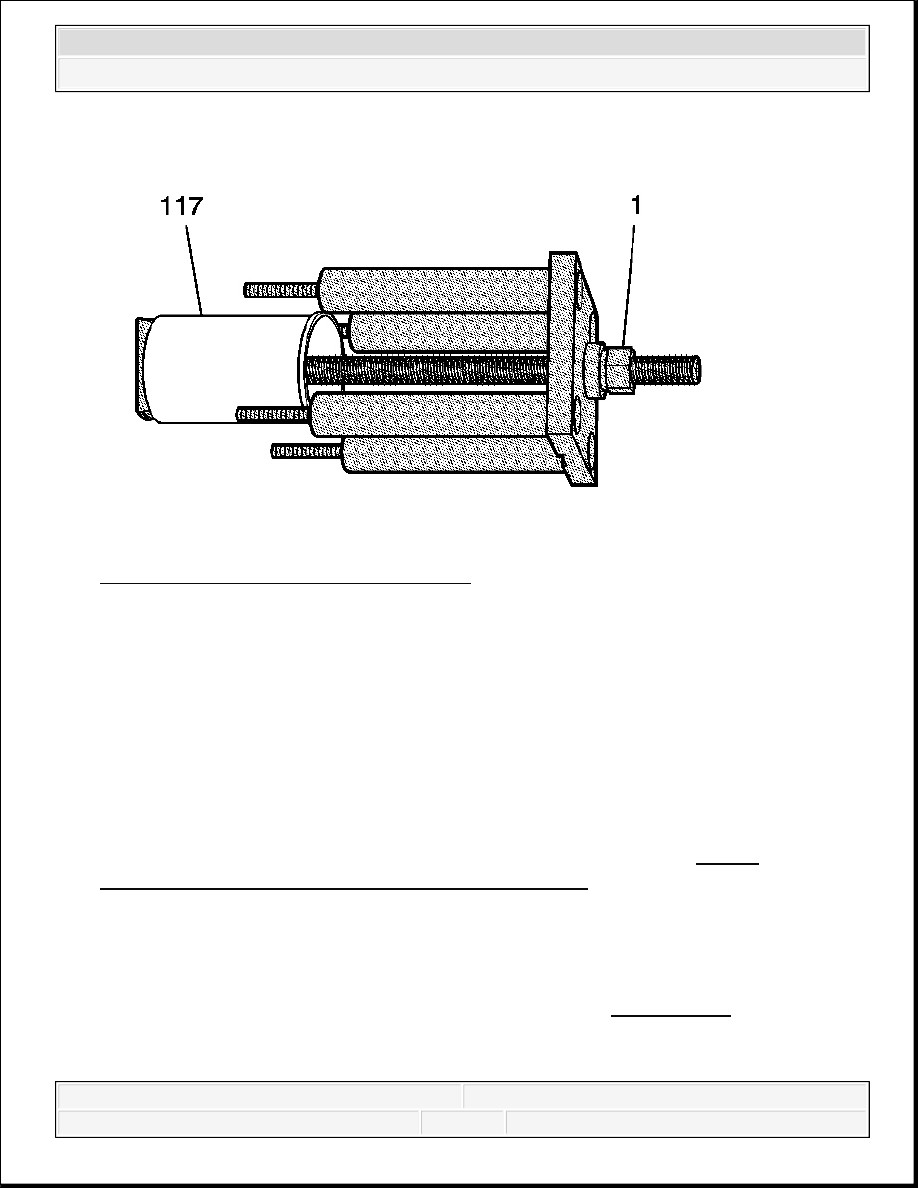

Fig. 432: Removing Cylinder Bore Sleeve
Courtesy of GENERAL MOTORS CORP.

10. Remove fixture EN 45680-401, cylinder bore sleeve puller EN 45680-402 and the cylinder

bore sleeve (117) from the engine block.

11. Loosen the nut (1) in order to remove the cylinder bore sleeve (117).

12. Inspect the cylinder bore in the cylinder block for cracks or damage. If cracked or damaged,

replace the cylinder block.

13. Inspect the piston, piston rings and connecting rod for damage. Refer to Piston,

Connecting Rod and Bearing Cleaning and Inspection.

CYLINDER SLEEVE INSTALLATION

Tools Required

EN-45680-450 Cylinder Sleeve Removal and Installation Kit. See Special Tools.

Installation Procedure

NOTE:

Do not damage the cylinder block surface. Damage to the
cylinder block surface can cause engine failure.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



NOTE:

Do not use assembly aids or lubricants on the cylinder bore
sleeve or the cylinder bore block when installing a new
cylinder bore sleeve or engine damage will occur. These items
will not aid in the installation of the new cylinder bore sleeve.

NOTE:

Do not chill or heat the cylinder bore sleeve or the cylinder
block when removing or installing a new cylinder bore sleeve.
Chilling or heating the cylinder bore sleeve or the cylinder
block will cause engine damage and will not aid the removal or
installation of the new cylinder bore sleeve.
