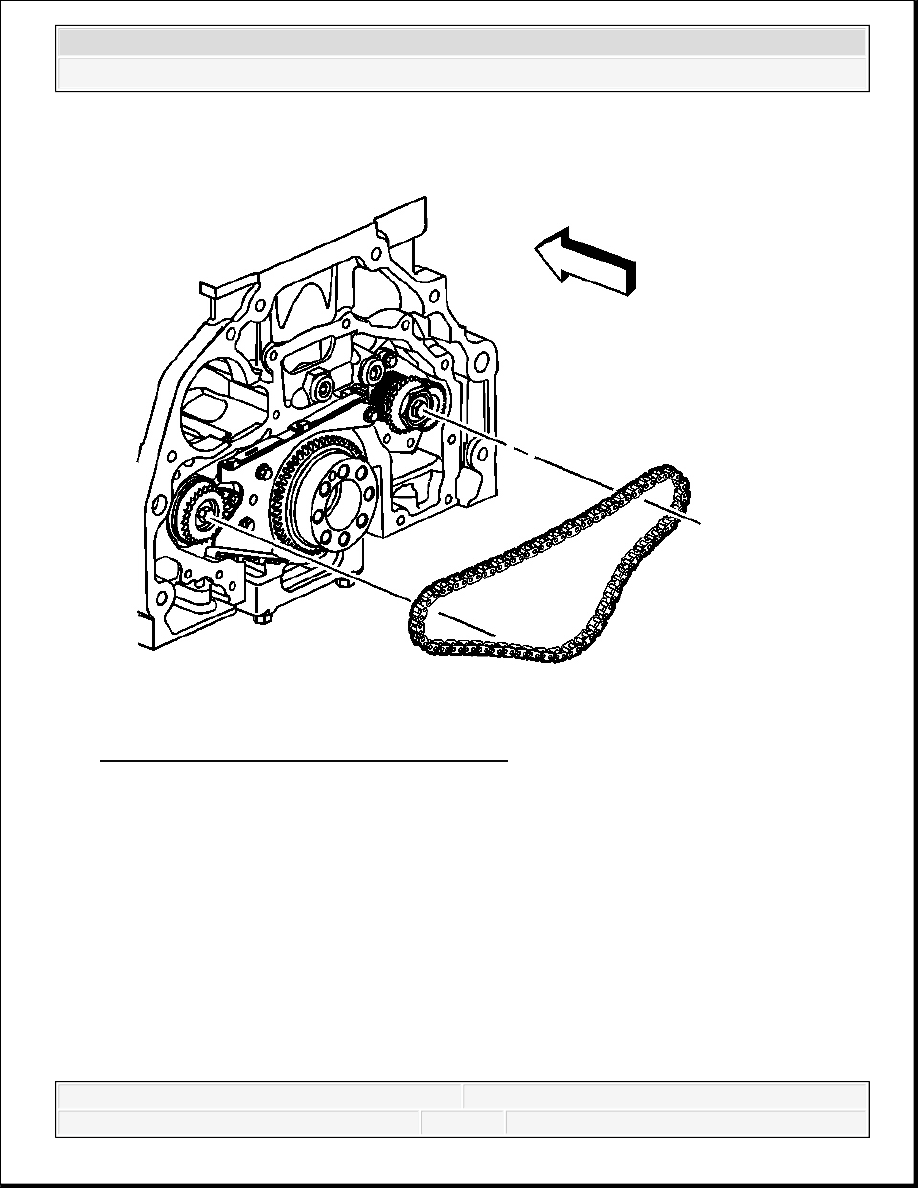

Fig. 365: View Of Balance Shaft Drive Chain
Courtesy of GENERAL MOTORS CORP.

3. Remove the chain from the crankshaft sprocket.

4. Remove the chain from the balancer sprockets.

IMPORTANT: It may be necessary to remove the right balance shaft bolts

and rotate the retainer plate counter-clockwise in order to
gain chain slack.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



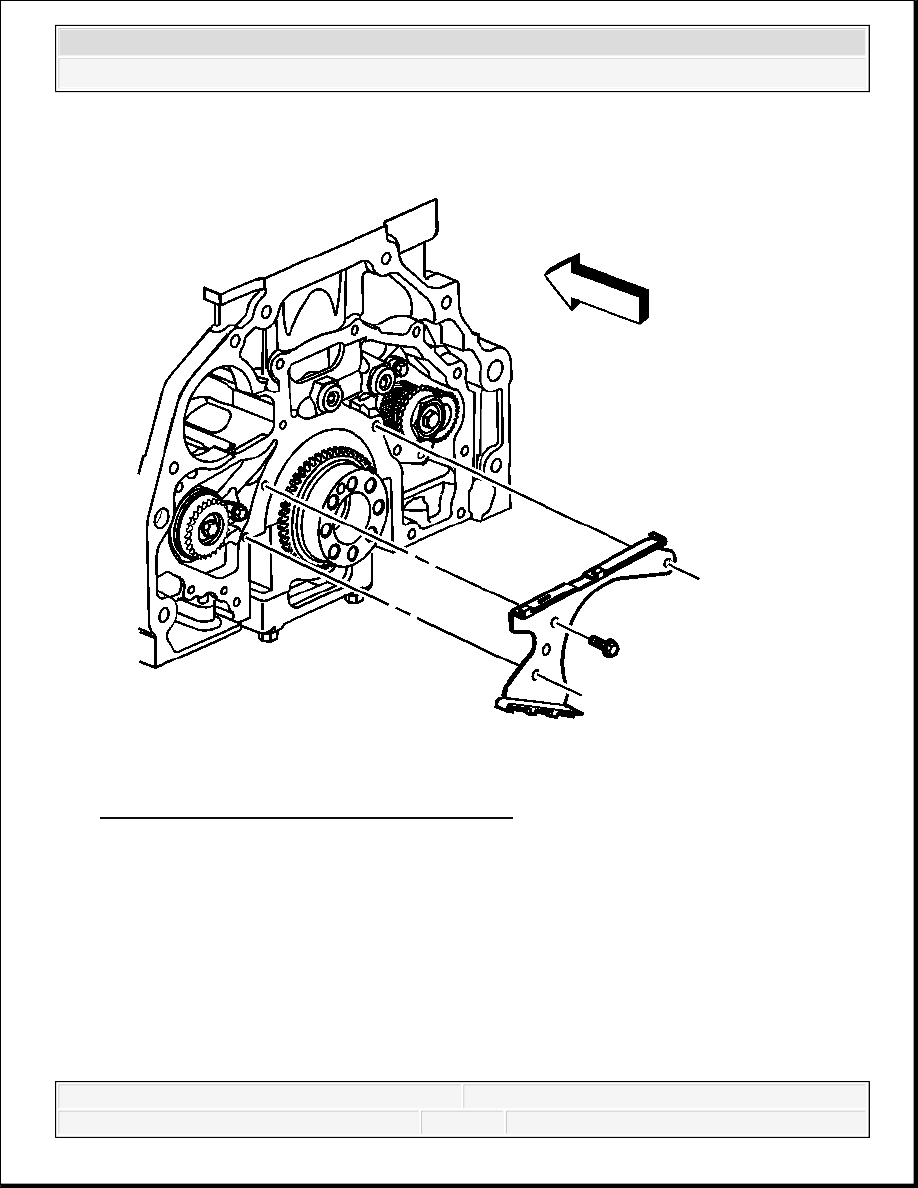

Fig. 366: View Of Balance Shaft Chain Guide
Courtesy of GENERAL MOTORS CORP.

5. Remove the balance shaft chain guide bolts.

6. Remove the balance shaft chain guide.

IMPORTANT: Rotate the balance shafts to check for free rotation. If the

balance shafts do not turn free, inspect the balance shaft
bearings and bearing surface for damage.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Fig. 367: View Of Balance Shafts
Courtesy of GENERAL MOTORS CORP.

7. Remove the balance shaft assembly retaining bolts.

8. Remove the balance shaft assemblies.

TIMING CHAIN TENSIONER REMOVAL



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



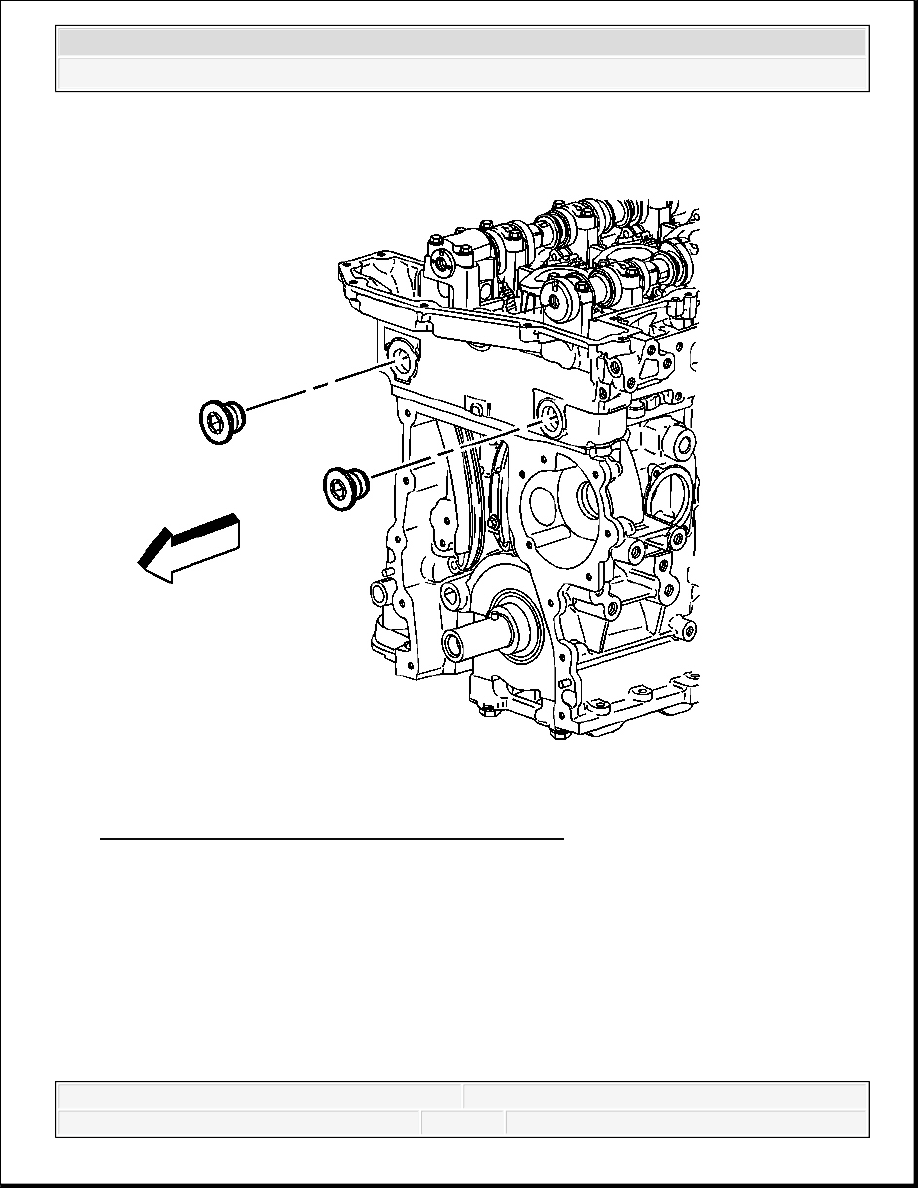

Fig. 368: View Of Cylinder Head Access Hole Plugs
Courtesy of GENERAL MOTORS CORP.

1. Remove the cylinder head access hole plugs.
