Hummer H3. Manual - part 362

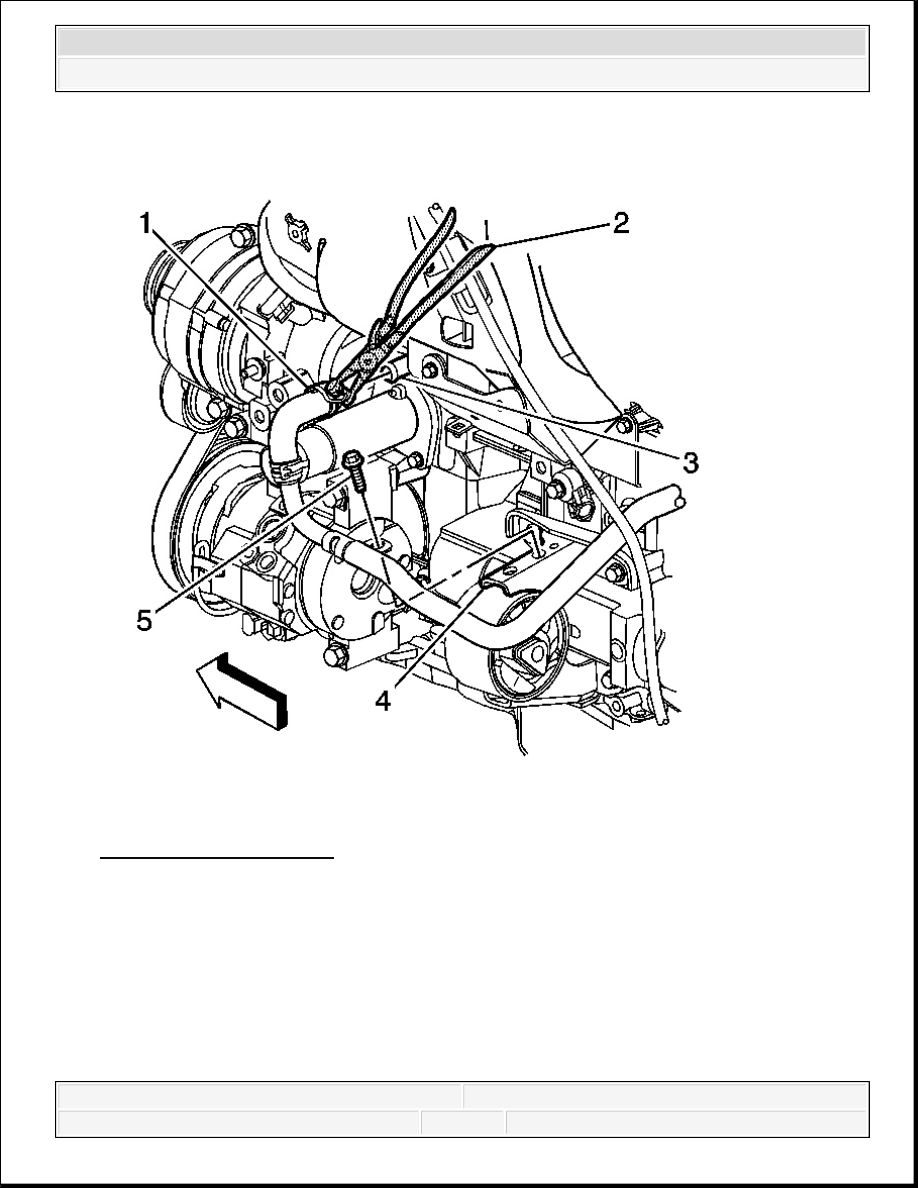

Fig. 295: View Of J 38185
Courtesy of GENERAL MOTORS CORP.

35. Position the J 38185 (2) to the clamp (1) in order to connect the heater outlet hose to the

heater outlet hose fitting (3).



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

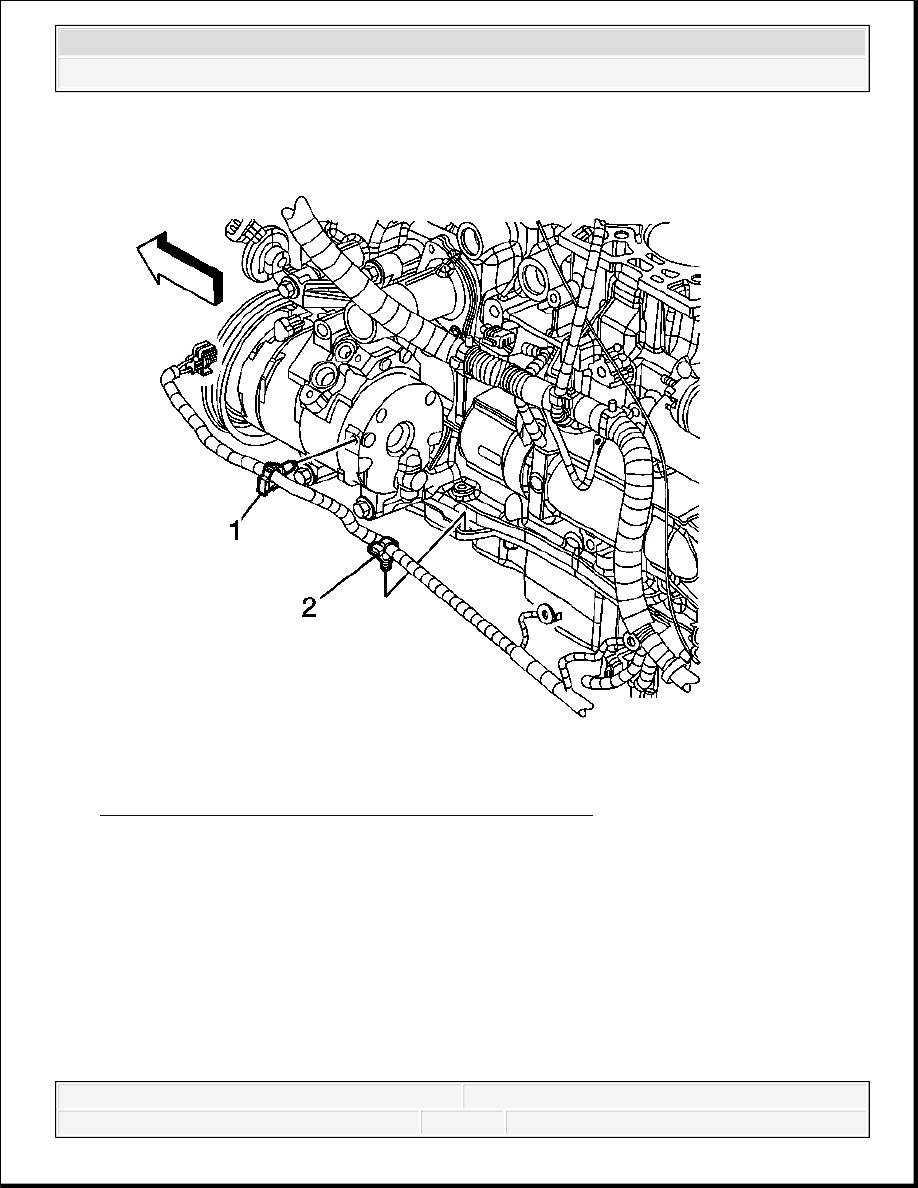

Fig. 296: Identifying Engine Wiring Harness Retainers
Courtesy of GENERAL MOTORS CORP.

36. Connect the engine wiring harness retainers (1, 2) to the A/C compressor and the engine oil

pan rail.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

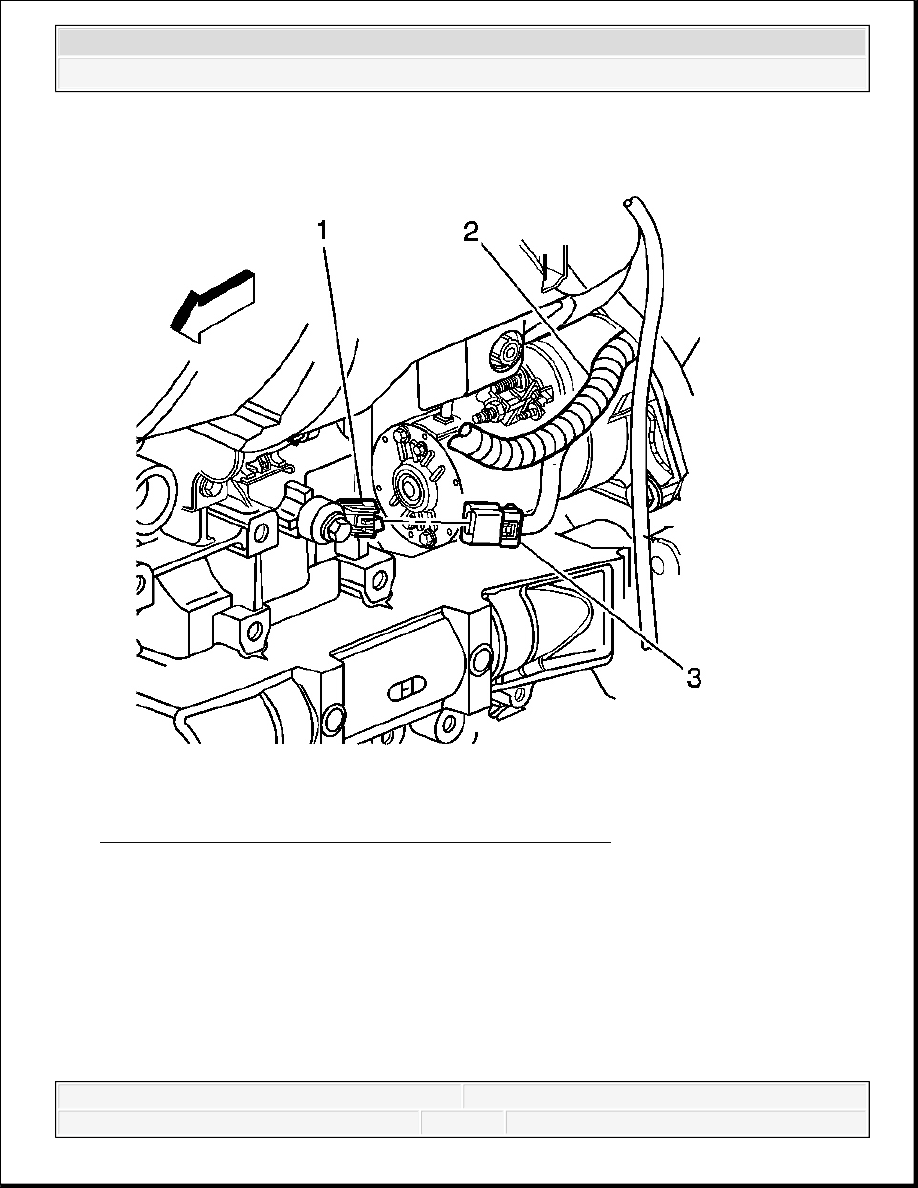

Fig. 297: View Of KS Engine Wiring Harness Connector
Courtesy of GENERAL MOTORS CORP.

37. Connect the engine wiring harness connector (3) to the # 2 KS (1).

38. Connect the coolant heater cord to the coolant heater, if equipped.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3

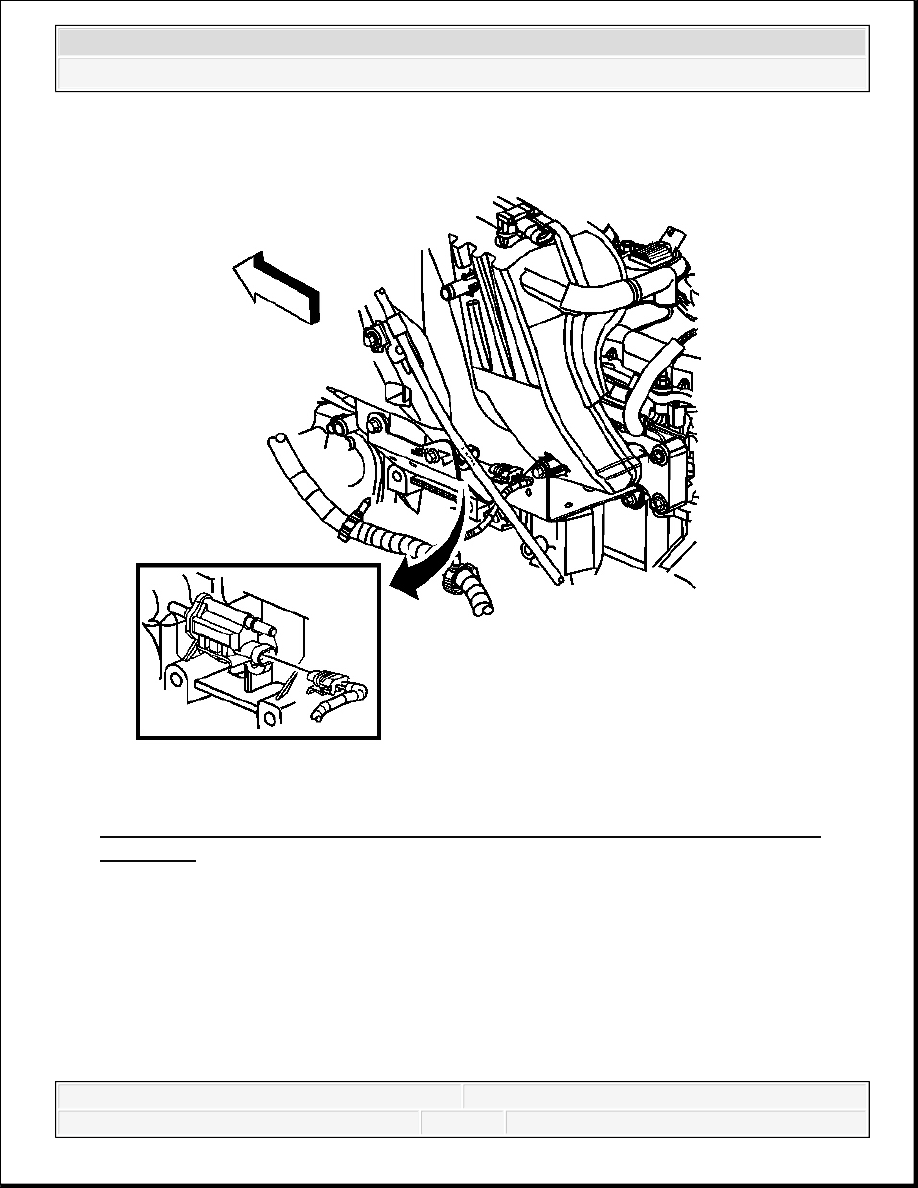

Fig. 298: View Of EVAP Canister Purge Solenoid Valve Engine Wiring Harness
Connector
Courtesy of GENERAL MOTORS CORP.

39. Connect the engine wiring harness connector to the EVAP canister purge solenoid valve.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3
