2

step 13.
If diagnosing a drive belt that falls off,
inspect for a damaged drive belt.
Did you find the condition?

Go to Step 3

Go to Step 4

3

Install a new drive belt. Refer to Drive
Belt Replacement (Without A/C) or
Drive Belt Replacement (With A/C).
Does the drive belt continue to fall off?

Go to Step 4

System OK

4

Inspect for misalignment of the pulleys.
Did you find and repair the condition?

Go to Step 12

Go to Step 5

5

Inspect for a bent or dented pulley.
Did you find and repair the condition?

Go to Step 12

Go to Step 6

6

Inspect for a bent or a cracked bracket.
Did you find and repair the condition?

Go to Step 12

Go to Step 7

7

Inspect for improper, loose or missing
fasteners.
Did you find loose or missing fasteners?

Go to Step 8

Go to Step 9

8

1. Tighten any loose fasteners. Refer to

Fastener Tightening
Specifications.

2. Replace improper or missing

fasteners.

Does the drive belt continue to fall off?

NOTE:

Refer to Fastener Notice .

Go to Step 9

System OK

9

Test the drive belt tensioner for operating
correctly. Refer to Drive Belt Tensioner
Diagnosis.
Does the drive belt tensioner operate
correctly?

Go to Step 11

Go to Step 10

10

Replace the drive belt tensioner. Refer to
Drive Belt Tensioner Replacement.
Does the drive belt continue to fall off?

Go to Step 11

System OK

11

Inspect for failed drive belt idler and drive
belt tensioner pulley bearings.
Did you find and repair the condition?

Go to Step 12

Go to
Diagnostic Aids



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



DRIVE BELT TENSIONER DIAGNOSIS

Inspection Procedure

1. Remove the drive belts. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

2. Position a hex-head socket on the belt tensioner pulley bolt head.

3. Move the drive belt tensioner through it's full travel.

The movement should feel smooth.

There should be no binding.

The tensioner should return freely.

4. If any binding is observed, replace the tensioner. Refer to Drive Belt Tensioner

Replacement.

5. Install the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

12

Operate the system in order to verify the
repair.
Did you correct the condition?

System OK

Go to Step 2

13

Inspect the drive belt for the proper
installation. Refer to Drive Belt
Replacement (Without A/C) or Drive
Belt Replacement (With A/C).
Did you find this condition?

Go to Step 16

Go to Step 14

14

Inspect for the proper drive belt.
Did you find this condition?

Go to Step 16

Go to Step 15

15

Inspect for the drive belt rubbing against a
bracket, hose or wiring harness.
Did you find and repair the condition?

Go to Step 17

Go to
Diagnostic Aids

16

Replace the drive belt. Refer to Drive Belt
Replacement (Without A/C) or Drive
Belt Replacement (With A/C).
Did you complete the replacement?

Go to Step 17

-

17

Operate the system in order to verify the
repair.
Did you correct the condition?

System OK

-

NOTE:

Allowing the drive belt tensioner to snap into the free position
may result in damage to the tensioner.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



Replacement (With A/C).

CAMSHAFT POSITION ACTUATOR DIAGNOSIS

For overall description of the camshaft position actuator refer to Exhaust Camshaft Position
Actuator Description.

The camshaft position actuator will only phase 25-cam degrees retard (counterclockwise). Full
advance (clockwise) is 0 degrees.



2007 Hummer H3

2007 ENGINE Engine Mechanical - 3.7L - H3



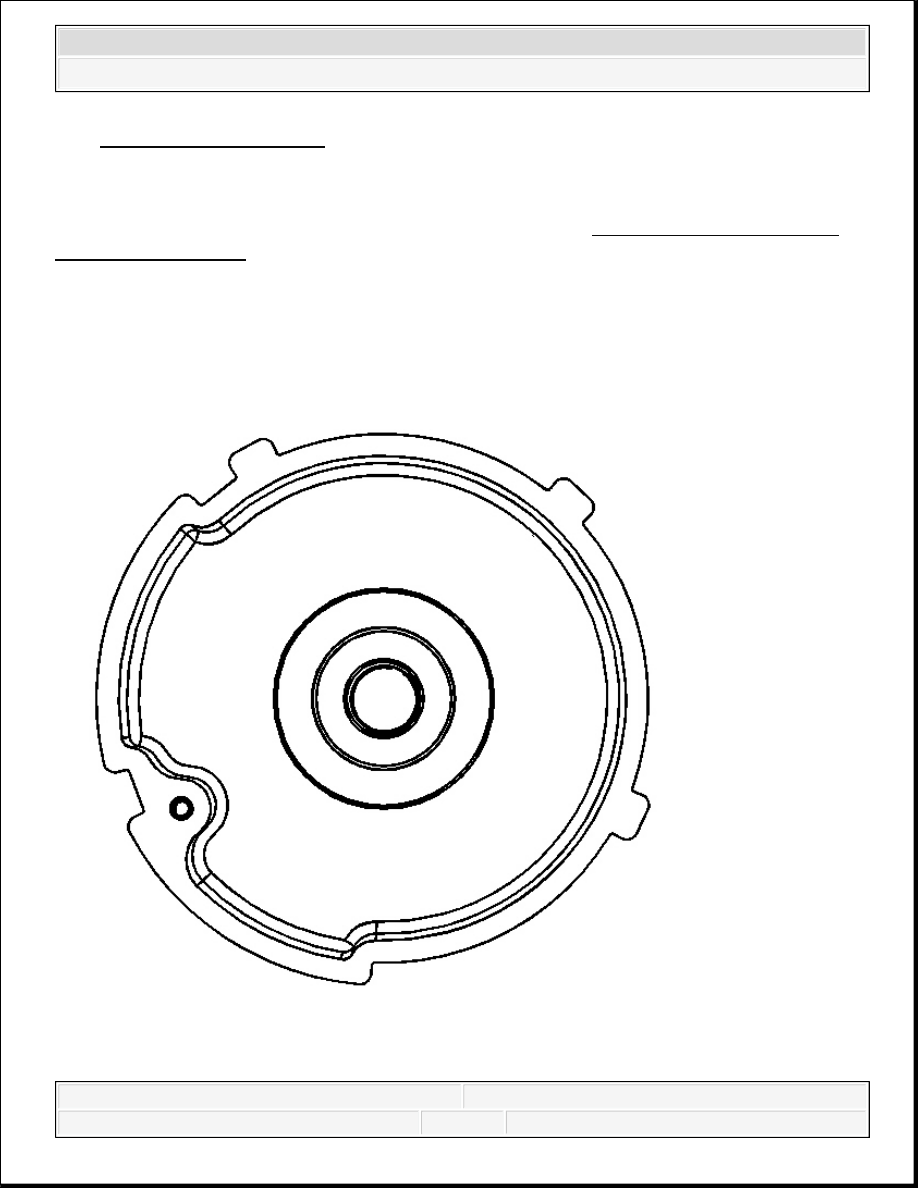

Fig. 28: Camshaft Position (CMP) Actuator
Courtesy of GENERAL MOTORS CORP.

The camshaft position actuator should always be serviced/replaced in the full advanced position
(full clockwise or 0 degrees). New replacement (service) camshaft position actuators are shipped
at full advance or 0 degrees. To be sure the camshaft position actuator is performing properly,
perform the following to help in the diagnostics.

The camshaft position actuator must be removed from the engine to perform the proper diagnostic
test.

1. Clamp the camshaft actuator in a vice. Use care not to damage the contact area of the

sprocket.
