3. Install the oil level indicator tube stud.

Tighten: Tighten the oil level indicator tube stud to 10 N.m (89 lb in).

4. Install the oil level indicator.

POWER STEERING PUMP BRACKET INSTALLATION

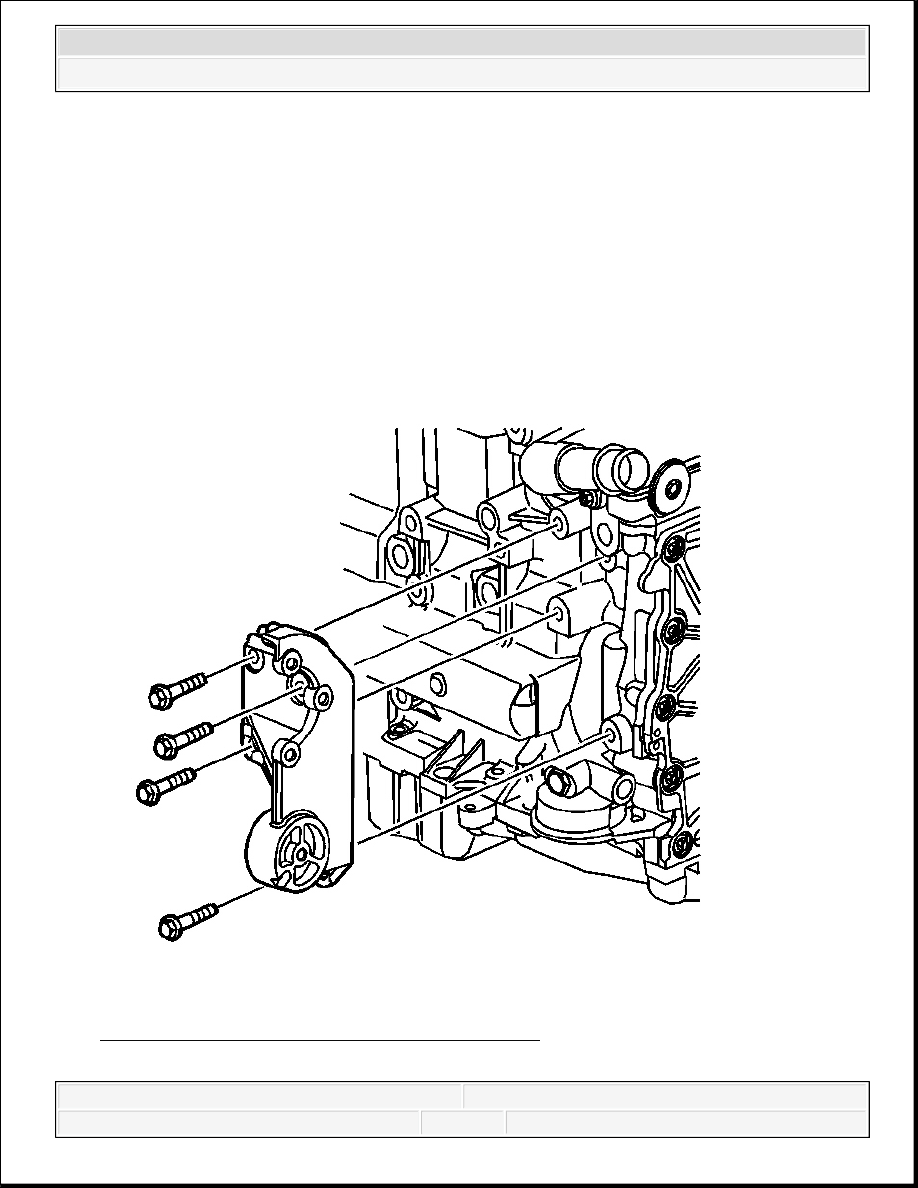

Fig. 655: View Of Power Steering Pump Bracket
Courtesy of GENERAL MOTORS CORP.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



1. Install the power steering pump bracket.

2. Install the power steering pump bracket bolts.

Tighten: Tighten the power steering pump bracket bolts to 50 N.m (37 lb ft).

DRIVE BELT TENSIONER INSTALLATION

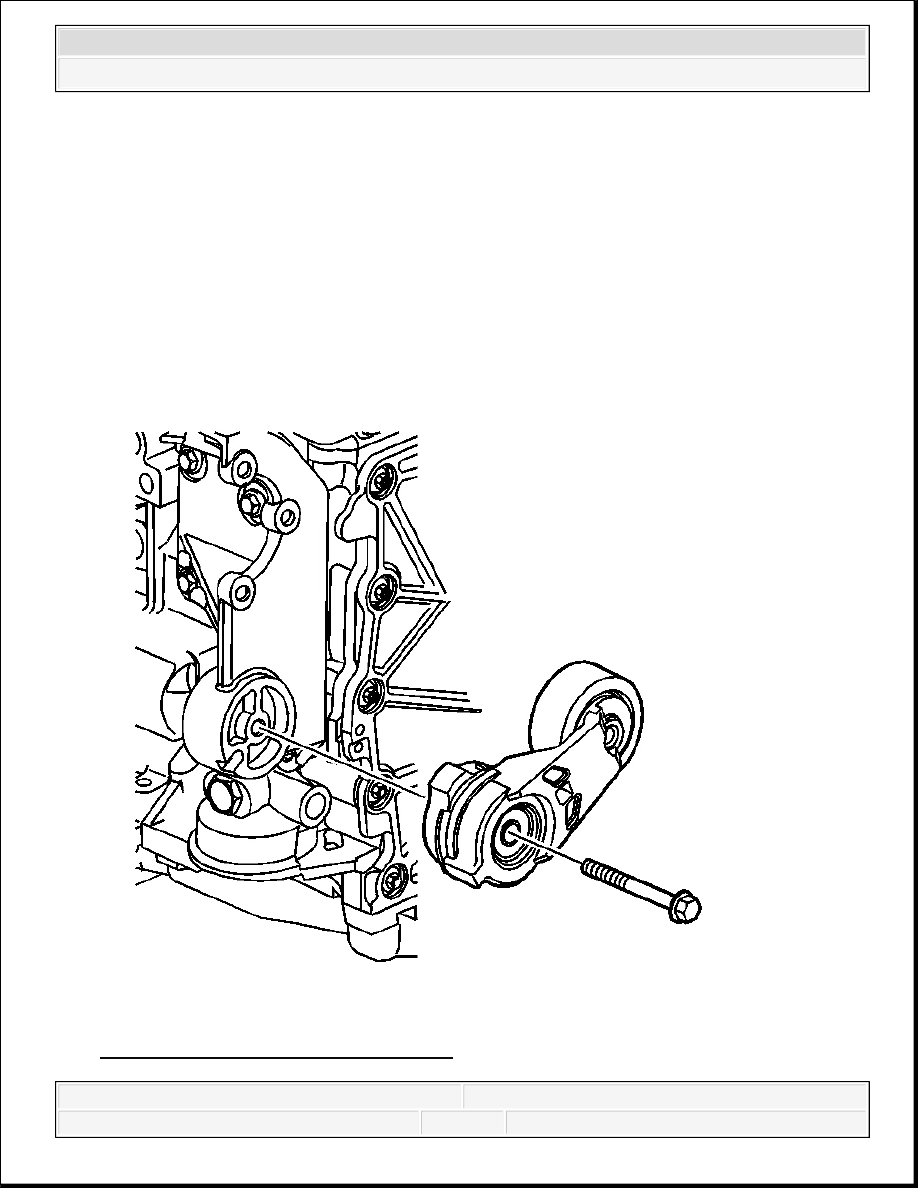

Fig. 656: View Of Drive Belt Tensioner
Courtesy of GENERAL MOTORS CORP.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



1. Install the drive belt tensioner.

2. Install the drive belt tensioner bolt.

Tighten: Tighten the drive belt tensioner bolt to 50 N.m (37 lb ft).

DRIVE BELT IDLER PULLEY INSTALLATION

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3

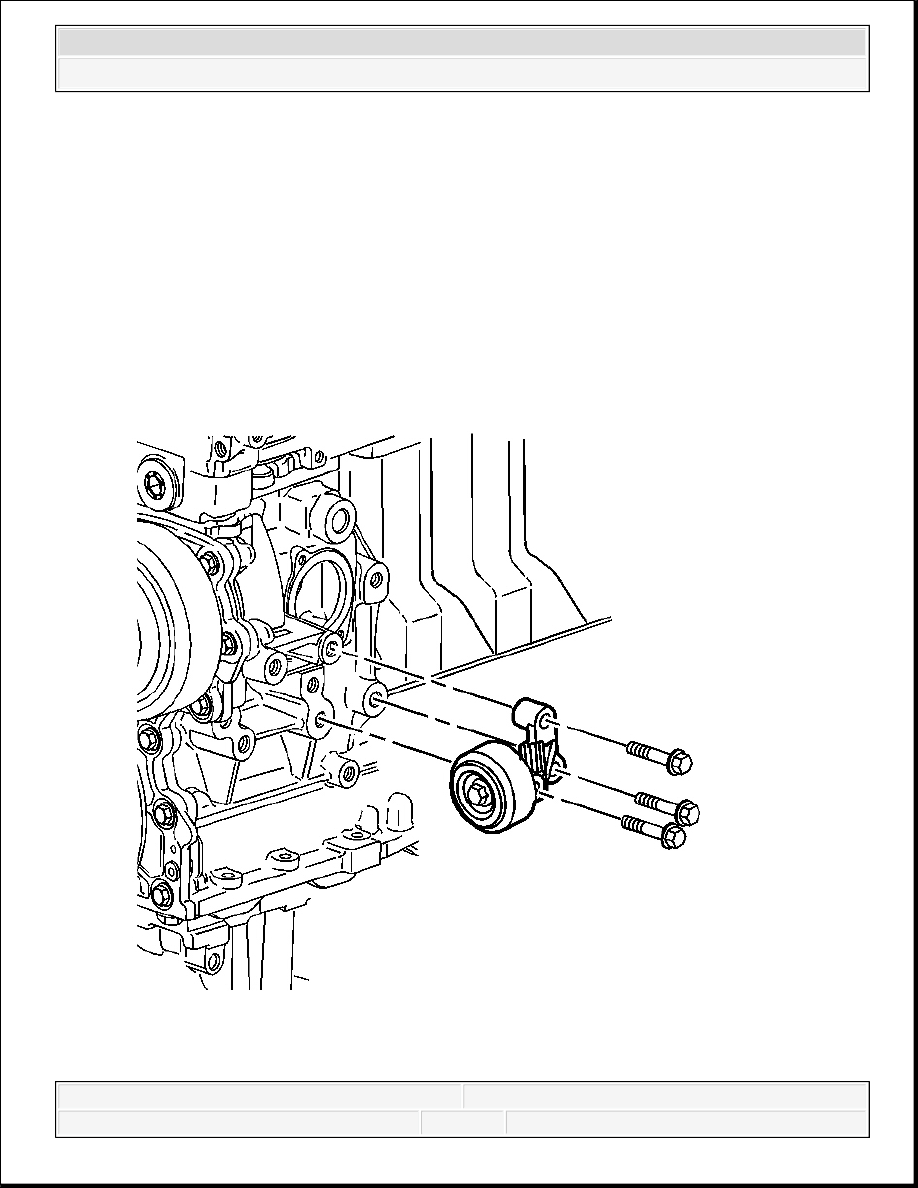

Fig. 657: Drive Belt Idler Pulley
Courtesy of GENERAL MOTORS CORP.

1. Install the drive belt idler pulley.

2. Install the drive belt idler pulley bolts.

Tighten: Tighten the drive belt idler pulley bolts to 50 N.m (37 lb ft).

CRANKSHAFT REAR OIL SEAL INSTALLATION

Tools Required

J 44215 Rear Seal Installer. See Special Tools.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
