ft).

2. Use J 45059 to tighten the crankshaft balancer bolt an additional 180 degrees. See

Special Tools.

FUEL RAIL AND INJECTORS INSTALLATION

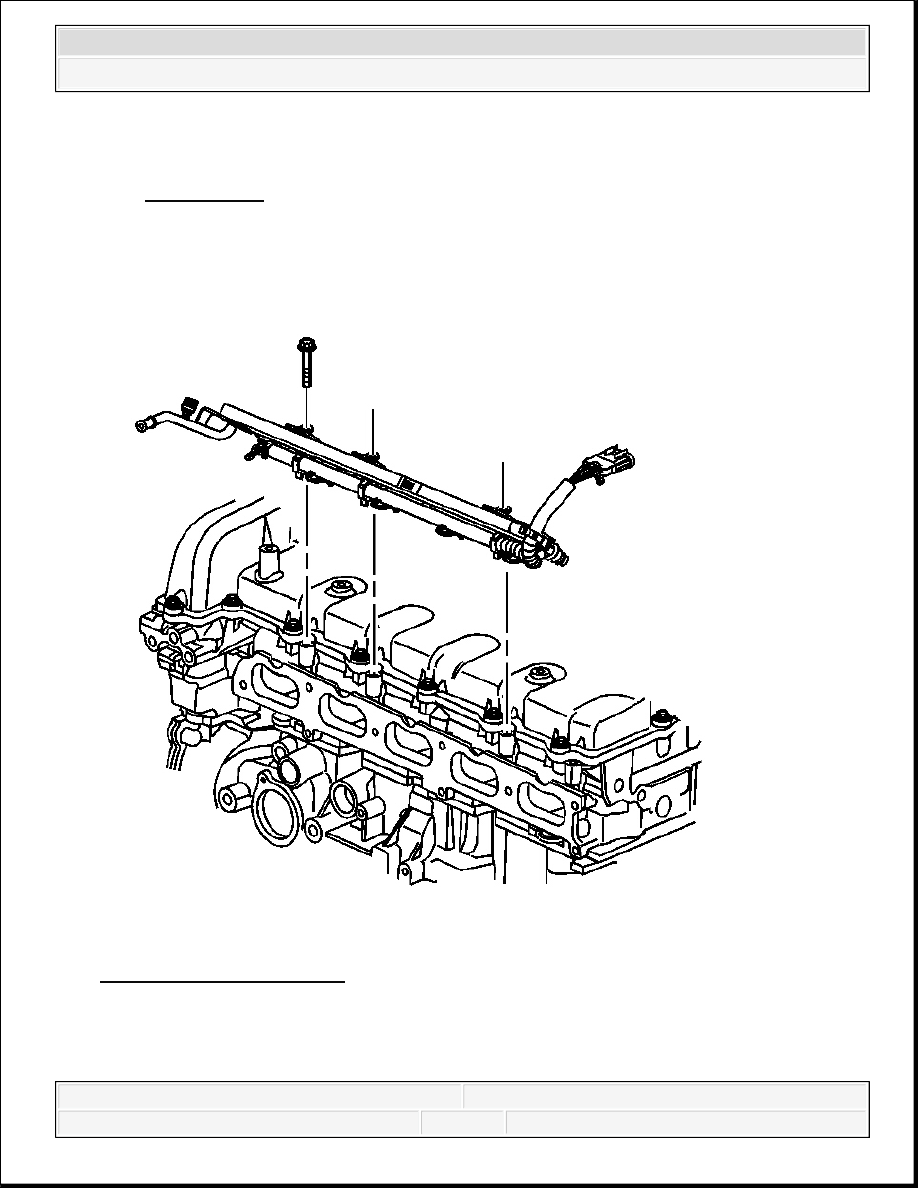

Fig. 640: Fuel Injector Rail
Courtesy of GENERAL MOTORS CORP.

1. Lubricate the lower injector O-rings with mineral oil GM P/N 9981704.

2. Install the fuel injector rail.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



3. Install the fuel injector rail bolts.

Tighten: Tighten the fuel injector rail bolts to 10 N.m (89 lb in).

INTAKE MANIFOLD INSTALLATION

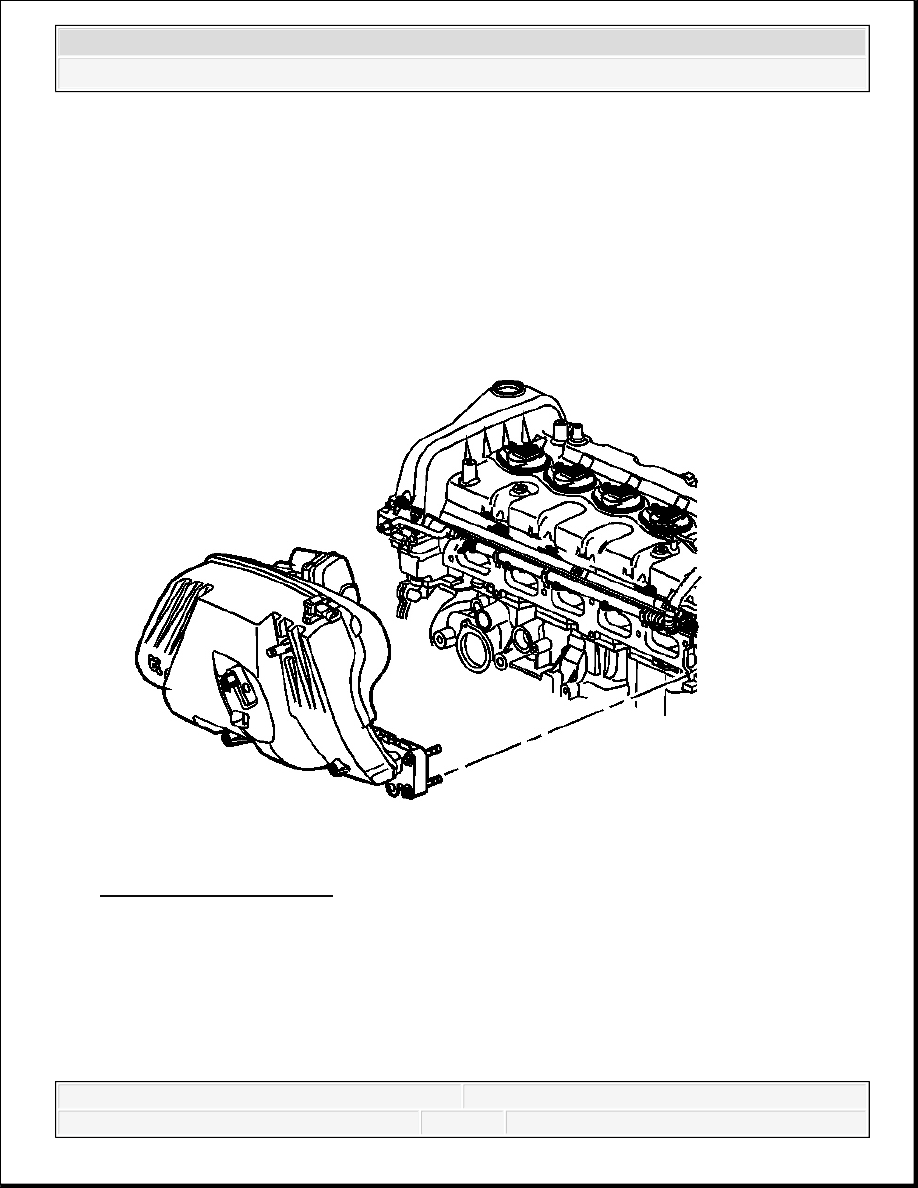

Fig. 641: Intake Manifold
Courtesy of GENERAL MOTORS CORP.

1. Install a new intake manifold gasket.

2. Install the intake manifold and bolts.

NOTE:

Refer to Fastener Notice in Cautions and Notices.

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Tighten: Tighten the intake manifold bolts from the inside out to 10 N.m (89 lb in).

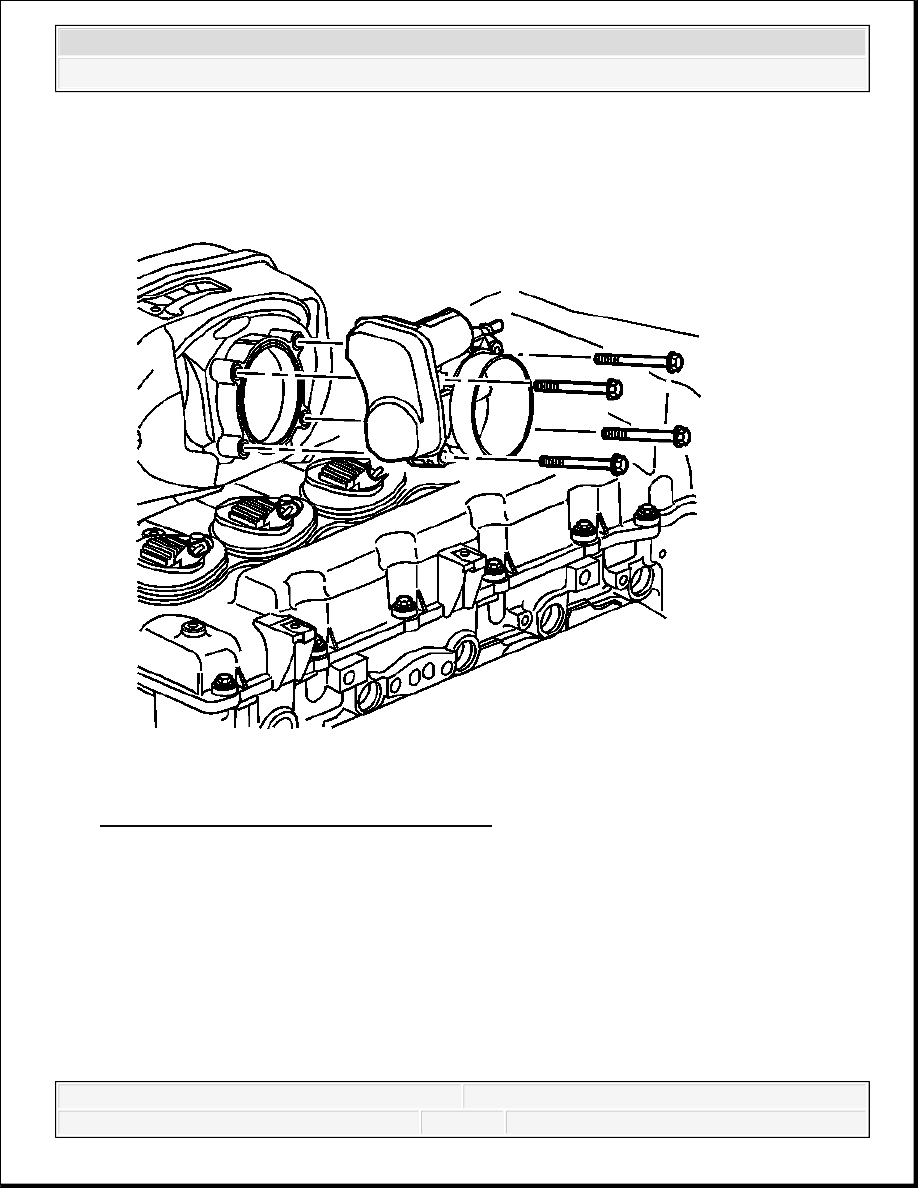

Fig. 642: View Of Throttle Control Module
Courtesy of GENERAL MOTORS CORP.

3. Install a new throttle control module gasket.

4. Install the throttle control module.

5. Add sealer GM P/N 12378521 (Canadian P/N 88901148) to the throttle control module

bolt threads.

6. Install the throttle control module bolts.

Tighten: Tighten the throttle control module bolts to 10 N.m (89 lb in).



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



THERMOSTAT HOUSING INSTALLATION

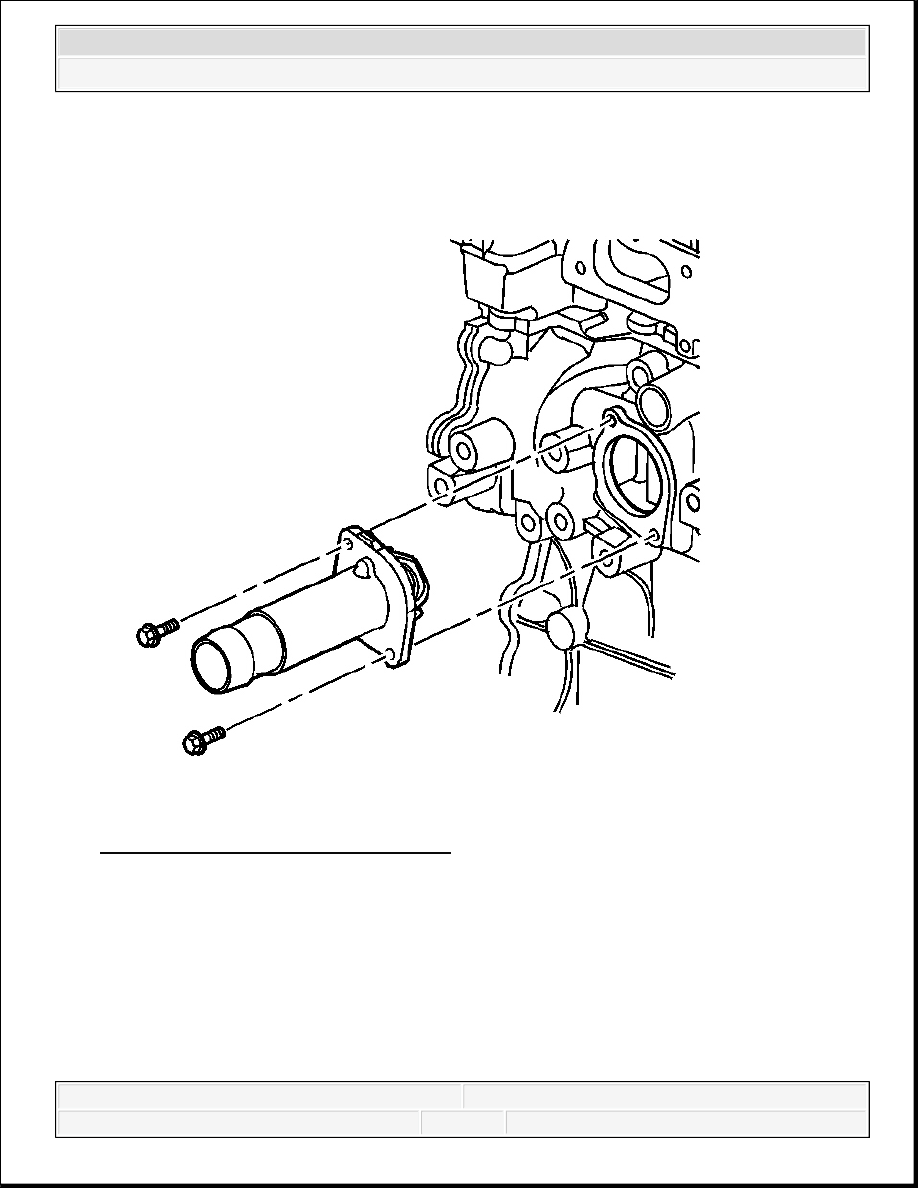

Fig. 643: View Of Thermostat Housing
Courtesy of GENERAL MOTORS CORP.

1. Install the thermostat housing.

2. Install the thermostat housing bolts.

Tighten: Tighten the thermostat housing bolts to 10 N.m (89 lb in).

NOTE:

Refer to Fastener Notice in Cautions and Notices.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
